Назначение: для измерений объемного расхода электропроводящих жидкостей.
Поверка расходомера Метролог-Р
Принцип работы расходомеров Метролог-Р основан на явлении индуцирования электродвижущей силы (далее по тексту — ЭДС) в движущемся в магнитном поле проводнике -измеряемой среде. Индуцированная ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на измерительный блок преобразования (далее по тексту ИБ), который выполняет обработку сигнала, вычисляет объемный расход и преобразует его в выходной цифровой сигнал.

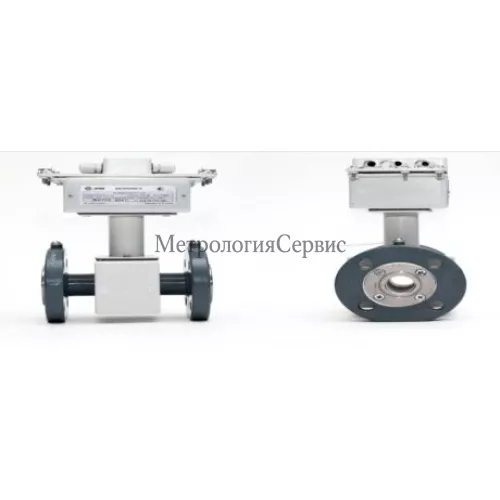

Конструктивно расходомеры Метролог-Р состоят из первичного преобразователя и измерительного блока (ИБ).
Первичный преобразователь включает измерительный участок, представляющий собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, и магнитную систему, заключённую в кожух. Исполнение первичного преобразователя фланцевое.
ИБ расходомеров Метролог-Р выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. ИБ имеет два входа для подключения датчиков давления и два входа для подключения термопреобразователей сопротивления (комплектов термопреобразователей сопротивления) с номинальными статическими характеристиками преобразования (НСХ 100П, Pt100) по ГОСТ 6651-2009. ИБ обеспечивает формирование выходного цифрового сигнала в стандарте интерфейса CAN, RS-485, несущего информацию о результатах измерений.
Пломбировка расходомеров Метролог-Р осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашечке винта внутри электронного блока.
Для сопряжения с внешними устройствами совместно с расходомером Метролог-Р используются адаптеры.
Программное обеспечение
В расходомерах Метролог-Р применяется встроенное программное обеспечение (ПО). Программное обеспечение предназначено для обработки измерительной информации, а так же преобразование ее в цифровой сигнал.
Идентификационные данные программного обеспечения используемого в расходомерах Метролог-Р приведены в таблице 1.
Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
IB-TM |
Номер версии (идентификационный номер) ПО |
не ниже 02.31 |
Цифровой идентификатор ПО |
0dace9847f7f437e4efbd874653b3f88 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
ПО устанавливается на предприятии-изготовителе в процессе производства расходомеров, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Доступ к изменению параметров и конфигурации расходомеров Метролог-Р защищён пломбами, устанавливаемыми внутри корпуса.
Конструкция расходомеров Метролог-Р исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
