Назначение: для измерений объемного расхода жидкости (вода, техническое масло до 550 сСт, антифриз).
Поверка расходомера переменного перепада давления FM
Принцип действия расходомеров основан на измерении перепада давления, пропорционального объемному расходу жидкости измерительной трубной секции с диафрагмой (далее — ТСД).

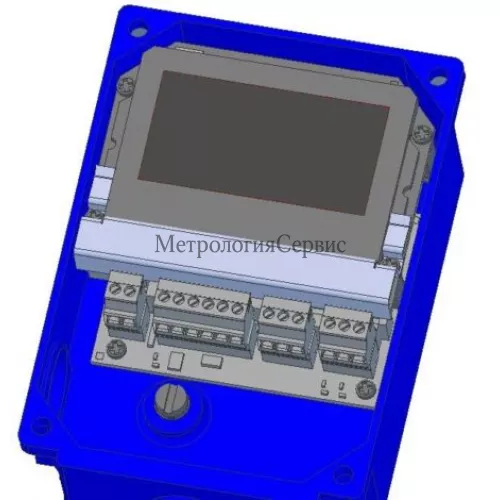

Жидкость из ТСД, через каналы для отвода давления до и после диафрагмы, попадает в корпус блока преобразования (БП), внутри которого имеется:
- в модификации М — два первичных преобразователя абсолютного давления с мембранами из нержавеющей стали;
- в модификациях S и D — подпружиненная резиновая мембрана. При этом, у модификаций S резиновая мембрана механически связана со стрелкой, а у модификаций D — перемещение резиновой мембраны, с помощью потенциометра, преобразуется в показания на жидкокристаллическом (ЖК) дисплее, а также в унифицированный 4…20 мА и частотный сигнал.
БП расходомеров выпускаются в следующих исполнениях:
- для модификаций S:
- S02 и S05 — расходомеры с механическим БП, без сигнальных контактов и динамическим диапазоном регулирования 1:2 и 1:5, соответственно;
- S2 и S25 — расходомеры с механическим БП, без сигнальных контактов, динамическим диапазоном регулирования 1:2 и 1:5, соответственно и имеющие два независимых механических SPDT-микропереключателя для включения и отключения исполнительных устройств;
- для модификаций D:
- D2 и D5 — расходомеры с электронным БП, имеющие ЖК-дисплей, выходным сигналом 4.. .20 мА и частотным выходом 200.. .1000 Гц, с одним сигнальным контактом, с динамическим диапазоном регулирования 1:2 и 1:5, соответственно и два независимых сигнальных переключателя с максимальной нагрузкой до 30 Вт;
- для модификаций М:
- М310, М325 и М350 — расходомеры с электронным БП, без дисплея, с выходным сигналом 4.20 мА и интерфейсом RS485, с динамическим диапазоном регулирования 1:10 и одним независимым сигнальным переключателем.
ТСД представляет собой отлитую из металла камеру, которая снабжена либо внутренней резьбой до диаметра условного прохода (Ду) 40, либо имеет межфланцевое соединение (типа сэндвич) до Ду300 для крепления секции к трубопроводу и имеет два канала для отвода давления перед диафрагмой и после нее. Модификации ТСД с резьбовым соединением обозначаются GL (из медного сплава) и GSS (из нержавеющей стали), а с межфланцевым соединением — FA (из медного сплава до Ду40 включительно или из чугуна, окрашенного в голубой цвет, начиная от Ду50) и FSS (из нержавеющей стали). Модификации ТСД включают в себя разные исполнения ТСД с разными Ду.
Программное обеспечение
Расходомеры, кроме модификации S, имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в интегрированной памяти БП при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. Защита ПО от несанкционированного доступа к настройкам и данным измерений обеспечивается с помощью механического опечатывания.
ПО предназначено для сбора, преобразования, обработки, отображения (для модификации D) на индикаторном устройстве и передачи результатов измерений во внешние измерительные системы.
Нормирование метрологических характеристик расходомеров проведено с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
для модис |
жкации |
М |
D |
Идентификационное наименование ПО |
Class: 5.20 |
D-METER |
Номер версии (идентификационный номер) ПО |
13.хх |
2.хх |
Цифровой идентификатор ПО |
* |
* |
где x принимает значения от 0 до 9.
* — Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс |
