Принцип действия расходомера основан на зависимости разности времени прохождения ультразвуковых импульсов по потоку и против потока газа / жидкости (далее — среда) от скорости среды. Возбуждение и прием ультразвуковых импульсов производится с помощью электроакустических преобразователей (далее — ПЭА), которые устанавливаются на трубопровод. Поверка расходомера ультразвукового ПИР 1010 проходит в аккредитованной лаборатории Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Поверка расходомера ультразвукового ПИР 1010
Возможна установка на измерительный участок трубопровода одной, двух или четырёх пар ПЭА (одно-, двух- или четырёхлучевая схемы измерений). При увеличении количества лучей увеличивается точность измерений.
Имеются ПЭА разных модификаций и типоразмеров. Конкретная модификация ПЭА выбирается изготовителем для каждого случая индивидуально, при выборе играют роль следующие параметры: материал стенки трубопровода, толщина стенки трубопровода, тип рабочей среды, её давление.

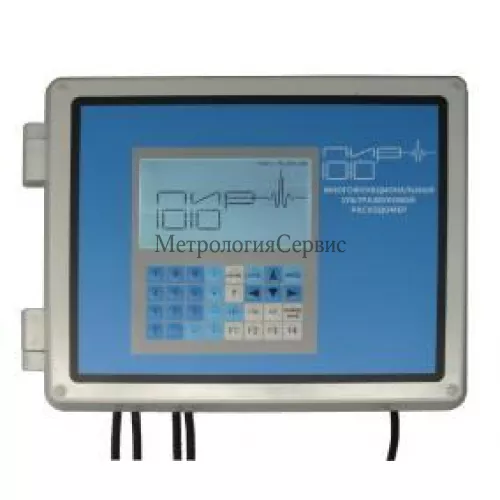

Кроме ПЭА в состав расходомера входит вычислитель, предназначенный для формирования управляющих команд и обработки полученной информации, вычисления расхода и объёма, визуализации результатов измерений и передачи на устройства верхнего уровня.
Опционально в комплекте с расходомером может поставляться программное обеспечение для ПК, обеспечивающее удалённое управление расходомером, автоматического снятие, обработку и архивирование данных.
Имеются по четыре модификации вычислителей, предназначенные для использования в составе расходомеров газа (модификации 1010RG-2BA, 1010RG-2BB, 1010RG-9BА, 1010RG-9BB) и расходомеров жидкости (модификации 1010RFH-4AA, 1010RFH-4AB, 1010RFH-9CA, 1010RFH-9CB).
Имеются модификации расходомера, в которых ПЭА предустановленны на калиброванные измерительные участки (КИУ), представляющие собой отрезки труб с фланцами, монтируемые в рабочий трубопровод с помощью фланцевых соединений. Использование КИУ обеспечивается снижение погрешности измерений объёмного расхода и объёма среды.
При вводе в вычислитель (ввод производится вручную) значения коэффициента сжимаемости, рассчитанного согласно ГОСТ Р 8.662-2009, расходомер определяет объёмный расход и объём природного газа, приведенные к стандартным условиям.
Определение состава природного газа, необходимое для расчёта коэффициента сжимаемости, производится в аттестованной лаборатории хроматографическим методом на пробах, отобранных в соответствии с требованиями ГОСТ 31370-2008. Измерения температуры и давления газа выполняются внешними преобразователями температуры и давления в соответствии с требованиями ГОСТ 8.611-2013. Погрешность приведения (пересчёта) к стандартным условиям не превышает 0,02 %.
При вводе в вычислитель (ввод производится вручную) значения плотности, полученного по данным аттестованной лаборатории или измеренного поточным плотномером, вычисляет значение массового расхода и масса.
Общий вид расходомера показан на рисунках 1 — 4.
Места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттиска клейма поверителя приведены на рисунках 5 и 6.
ПЭА являются неразборными и не пломбируются.
