Назначение: для измерений объемного и массового расхода, объема, массы и параметров электропроводящих жидкостей, движущихся в трубопроводах в обоих направлениях — прямом и обратном (реверсном) и занимающих полностью измерительные сечения.
Поверка расходомеров-счетчиков электромагнитных РМ-5-Т, РМ-5-Т-И, РМ-5-Э РМ-5-Б1 и РМ-5-Б3

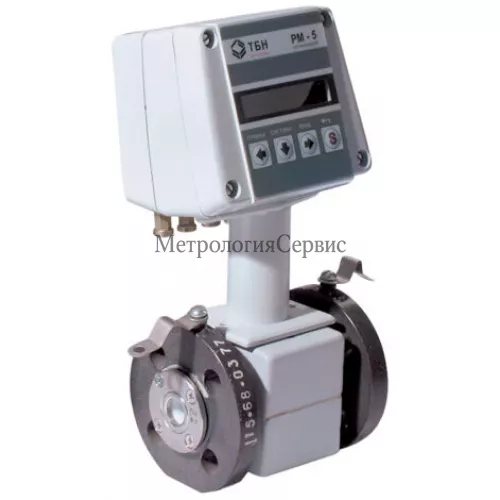

Принцип действия РМ-5 состоит в измерении скорости, давления и температуры потока жидкостей с последующим автоматическим вычислением на их основе значений объемного расхода и объема, плотности, массового расхода и массы. Измерение скорости потока основано на использовании явления электромагнитной индукции, заключающегося в том, что при прохождении электропроводящей жидкости через магнитное поле в ней, как в движущимся проводнике наводится ЭДС, которая в измерительном сечении пропорциональна средней скорости потока жидкости (т.е. объемному расходу) для полнопроходных модификаций и локальной скорости потока для погружных модификаций РМ-5. ЭДС инвариантна к плотности, вязкости, электрической проводимости (в рабочем диапазоне) измеряемой жидкости, а также режиму ее течения: ламинарному или турбулентному.
РМ-5 состоят из электромагнитных первичных преобразователей (датчиков) расхода, электронных блоков и вычислительных устройств. В состав РМ-5 могут включаться датчики давления и (или) температуры. Сигналы измерительной информации с датчиков поступают в электронные блоки, в которых они отделяются от помех, измеряются, преобразуются в цифровой сигнал и передаются в вычислительные устройства, с программным обеспечением. В вычислительных устройствах сигналы преобразуются в значения объемного расхода и объема; а при наличии датчиков давления и/или температуры также в значения плотности, массового расхода, массы, температуры, давления. Плотность измеряемой жидкости может также вводиться в вычислительное устройство и как договорная константа. Измеряемые и вычисляемые величины преобразуются в вычислительном устройстве в вид, удобный для вывода на цифровое табло, и/или для передачи по интерфейсу RS-485. Значения объемного или массового расхода могут преобразовываться в стандартные выходные сигналы с помощью присоединяемого к вычислительному устройству автономного блока АТЧВ: токовый от 4 до 20 мА и (или) частотный от 10 до 5000 Гц. Датчики температуры и давления подключаются к электронным блокам преобразователей расхода (скорости) и выбираются из числа
РМ-5 представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596, в которых, в зависимости от комплектации, функционально выделяются измерительные каналы (каналы): объемного расхода, массового расхода, объема, массы, температуры, давления и плотности. У погружных модификаций дополнительно выделяются каналы скорости.
РМ-5 имеют четыре полнопроходных модификаций. Базовая модификация РМ-5-Т применяется в качестве рабочих средств измерений для промышленных жидкостей. По заказу РМ-5 модификации РМ-5-Т могут выпускаться без клавиатур ввода-вывода и дисплеев индикации, как измерительные преобразователи сигналов ППС (далее ППС), для применения в составе других измерительных систем вида ИС-1 и ИС-2 по ГОСТ Р 8.596.
Модификация РМ-5-Э применяется преимущественно для измерений объемного расхода и объема жидкостей, требующих повышенной точности. Модификация РМ-5-П
предназначена для пищевой промышленности и удовлетворяет требованиям санитарных норм и правил.
Модификация РМ-5-Т-И предназначена для применения в качестве рабочих средств измерений объема технических жидкостей и имеет электронные блоки, формирующие импульсные выходные сигналы соответствующие заданным значениям объема измеряемой среды (таблица 3). Модификация РМ-5-Т-И выпускается без вычислительных устройств, какизмерительные преобразователи объема жидкости (далее преобразователи объема) для применения в составе других измерительных систем вида ИС-1 и ИС-2 по ГОСТ Р 8.596.
РМ-5 имеют две погружные модификации: РМ-5-Б1 и РМ-5-Б3, предназначенных для измерений расхода и количества технических жидкостей в трубопроводах с внутренним
диаметром не менее 300 мм. У РМ-5-Б1 преобразователи расхода ПРБ-1 состоят из одного преобразователя скорости, а у РМ-5-Б3 преобразователи расхода ПРБ-3 состоят и трех преобразователей скорости. Каждый преобразователь скорости, состоит из датчика скорости, погружаемого в трубопровод и электронного блока. Датчики скорости ПРБ-3, расположены в одном поперечном сечении трубопровода и под углом 120 ° друг к другу. К электронному блоку ПРБ-1 могут подключаться по одному преобразователю объема, давления, и температуры.
Для модификации РМ-5-Б3 применяется специализированное вычислительное устройство ИВБ, которое обслуживает один или два ПРБ-3, до двух ППС и до двух РМ-5-Т-И. Причем ПРБ-3 и ППС могут быть удалены от ИВБ по линиям связи до 1000 м, а РМ-5-Т-И до 100 м. В состав РМ-5-Б3 может входить до четырех датчиков давления, и до четырех термопреобразователей.
РМ-5-Т и РМ-5-Т-И классов В и С, а также РМ-5-Б1 выпускаются в четырех конструктивных исполнениях:
- исполнение 1: датчики расхода (скорости), электронные блоки и вычислительные устройства выполняются единым целым;
- исполнение 2: электронные блоки выполняются единым целым со своими датчиками расхода (скорости) и соединяются линиями связи с находящимися отдельно вычислительными устройствами (у РМ-5-Т-И исполнение 1 и исполнение 2 идентичны);
- исполнение 3: электронные блоки выполняются единым целым с вычислительными устройствами и соединяются с расположенными отдельно датчиками расхода сигнальными кабелями длиной до 10м.
- исполнение 4 электронные блоки располагаются отдельно от датчиков расхода (скорости) и соединяются с ними сигнальными кабелями длиной до 10 м, а также от вычислительных устройств и соединяются с ними линиями связи.
Модификации РМ-5-П, РМ-5-Э, а также РМ-5-Т, РМ-5-Т-И класса точности А выпускаются только в исполнении 1, а РМ-5-Б3 только в исполнениях 2 и 4.
В состав РМ-5 по заказу могут включаться периферийные устройства:
- преобразователи интерфейса RS-485/RS-232, обеспечивающие преобразование выходных сигналов РМ-5 в кодах RS-485 в сигналы интерфейса RS-232 внешних устройств;
- автоматические преобразователи интерфейса АПИ-4 и АПИ-5, работают без использования специальных команд управления со стороны шины RS-232 устройства, осуществляющего связь с РМ-5. Причем АПИ-5 имеют возможность изменения скорости передачиданных;
- устройства переноса данных (УПД), обеспечивающие копирование данных из памяти с одного или нескольких РМ-5 и перенос этих данных в пункты обработки;
- адаптеры периферии АП-5, являющиеся универсальными вспомогательными устройствами РМ-5, выполняющими следующие сервисные функции (без вмешательства в процесс измерений и архивные данные РМ-5):
- дистанционное управление РМ-5, в том числе при их работе в составе локальных сетей (функции пульта дистанционного управления);
- распечатка архивов РМ-5 на различные принтеры (функции адаптера печати);
- передача информации от РМ-5 и обратно с преобразованием ее из стандарта интерфейса RS-232 в стандарт интерфейса RS-485 и обратно (функции адаптера связи);
- энергонезависимый сбор баз данных, содержащихся в архивах РМ-5, и ихперенос на пункт обработки информации;
- сбор, накопление и обработка информации, получаемой от РМ-5, в том числе, объединенных в локальные сети (функции сетевого программируемого контроллера, с возможностью создания программного обеспечения под конкретный заказ);
- проведение тестовых проверок функционального состояния РМ-5, не связанных с определением нормируемых метрологических характеристик.
