Поверка расходомеров-счетчиков массовые Micro Motion DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF

Name: Поверка расходомеров-счетчиков массовые Micro Motion DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF
Brand: Emerson Process Management GmbH & Co. OHG
Price: 44600 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка расходомеров-счетчиков массовые Micro Motion DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF

Номер в ГРСИ РФ:

45115-10

Производитель / заявитель:

Emerson Process Management GmbH & Co. OHG

Методика поверки:

МИ 3272-10

Межповерочный интервал:

4 года

Стоимость оказания услуг:

от 44600 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка расходомеров-счетчиков массовые Micro Motion DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF

Назначение: для измерения массового и объемного расхода, плотности, массы и объема жидкости и газа. Область применения: химическая, нефтехимическая, нефтяная, газовая, пищевая, фармацевтическая и другие отрасли промышленности.

Поверка расходомеров-счетчиков массовые Micro Motion DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF

Принцип действия счетчиков—расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой . Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик , пропорциональные массовому расходу.

Счетчики—расходомеры не имеют вращающихся частей и результаты измерений не зависят от плотности , вязкости , наличия твердых частиц и режимов течения среды . Отклонение температуры среды от температуры калибровки компенсируется установкой нуля, а изменение давления среды внесением соответствующей поправки .

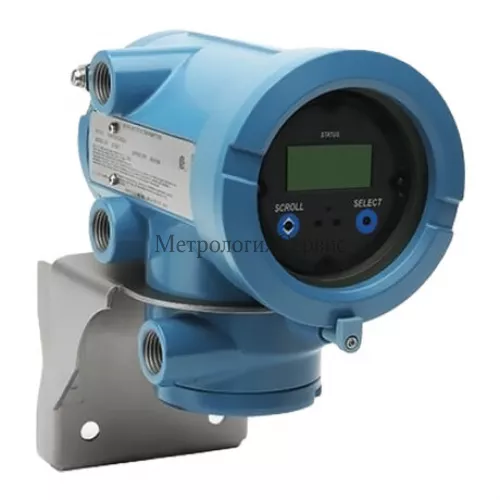

Счетчики —расходомеры состоят из первичного измерительного преобразователя массового расхода (в дальнейшем — датчика) и преобразователя , который может быть встроенным и выносным на расстояние до 300 м. Преобразователи обеспечивают обработку цифровых сигналов поступающих с процессора датчика и регистрацию. Датчик массового расхода может быть использован и без преобразователя .

Счетчики —расходомеры F и Н используют для измерения параметров потока жидкости или газа с преобразователями RFT9739, 9739МУ0, серий 1500, 1700, 2200, 24005, 2500, 2700, 3300, 3500, 3700. Счетчики —расходомеры Н отличаются повышенной чистотой обработки внутренней поверхности измерительных трубок , а преобразователи — способами монтажа, исполнением корпуса и функциональными возможностями .

Детали датчиков, контактирующие с измеряемой средой — нержавеющая сталь 3161, а наружного кожуха — нержавеющая сталь 3041. Счетчики—расходомеры R используются для измерения параметров потока жидкости или газа с преобразователем IFT9703 и серий 1500, 1700, 2500, 2700. Детали датчиков, контактирующие с измеряемой средой— нержавеющая сталь 3161, а наружного кожуха — нержавеющая сталь 3041. Модификация CNG 050 используется для измерения массового расхода природного газа.

Счетчики—расходомеры Т имеют прямую измерительную трубу, используются для измерения параметров потока жидкости с преобразователями серий 9739МУ0, 1500, 1700, 2500, 2700, 3300, 3500, 3700. Детали датчиков, контактирующие с измеряемой средой — титан, а наружного кожуха — нержавеющая сталь 3041. Преобразователи могут быть выполнены с дисплеем или без него .

Счетчики—расходомеры LF используются для измерения параметров потока жидкости или газа малых расходов с преобразователем LFT. Детали датчиков , контактирующие с измеряемой средой— нержавеющая сталь 316/3161, а наружного кожуха — алюминий покрытый полиуретаном . Счетчики —расходомеры DS, ОН, ОТ, DL, СМЕ используются для измерения параметров потока жидкости или газа с преобразователями КРТ9739, 9739МУ0, IFT9701, серий 1500, 1700, 2200, 2400$, 2500, 2700, 3300, 3500, 3700 и следующими датчиками расхода :

DS — для стандартных давлений жидкости и газа;
ОН — для высоких давлений жидкости и газа;
ОТ — для высоких температур жидкости и газа;
DL — для жидкостей и газов, которые требуют периодической очистки рабочей полости датчика;
СМЕ — для стандартных и высоких давлений жидкости и газа, но со специальной конструкцией рабочей полости и корпуса датчика.

Детали датчиков, контактирующие с измеряемой средой , могут быть изготовлены из нержавеющей стали , Тантала, На 1е11оу, Nickel А11оу, а так— же нержавеющей стали с тефлоновым покрытием.

Какая цена Поверка расходомеров-счетчиков массовые Micro Motion DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF? Чтобы получить информацию о стоимости «Поверка расходомеров-счетчиков массовые Micro Motion DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с МИ 3272-2010 « Счетчики—расходомеры массовые . Методика поверки на месте эксплуатации компакт—прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности « или «Рекомендация . ГСИ. Счетчики—расходомеры массовые Micro Motion. Методика поверки «, утвержденная ВНИИМС 25.07.2010 г.

Межповерочный интервал — 4 года.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы .

Наименование характеристики	Модели
Наименование характеристики	СMF, СMFS	F	СNG050	Примечания
Условные диаметры, мм	от 1 до 300	от 15 до 100	15
Диапазон измерений массового расхода жидкости, кг/с	Q1…0,01 — Q1…907,22	Q1…0,76 — Q1…75,56	Q1…1,67	ZS100 Q_
Диапазон измерений массового расхода жидкости, кг/с	Q1…0,01 — Q1…907,22	Q1…0,76 — Q1…75,56	Q1…1,67	1 гр Q1— массовый расход, кг /с; ZS стабильность нуля, кг /с⁴⁾
Границы (Р = 0,95) основной относительной погрешности измерений ?гр, % — массового расхода и массы жидкости — объемного расхода и объема жидкости — массового расхода сжиженного при— родного газа и других криогенных сред — массового расхода природного газа и других газовых сред	±0,1; ±0,2²⁾; ±0,25²⁾ ±0,11; ±0,25²⁾ ±0,5 ±0,5; ±0,35³⁾	±0,2; ±0,1¹⁾; ±0,15¹⁾; ±0,35²⁾ ±0,28; ±0,16¹⁾; ±0,25¹⁾; ±0,35²⁾ ±0,5 ±0,7; ±0,5³⁾	— — -±1,0; ±0,5³⁾
Диапазон измерений плотности, кг/м³	от 500 до 3000		—
Пределы основной абсолютной погрешности измерений плотности жидкости, кг/м³	±0,5; ±0,2¹⁾	±2; ±0,5¹⁾; ±1¹⁾;	—
Диапазон выходных сигналов 9739E, 9739R, 9739MVD, 1500, 1700, 2200, 2400, 2500, 2700, 5700, 3300, 3350, 3500, 3700, FMT	4-20 мА, частотный 0-10000 Гц, цифровой HART, Modbus RS-485, Foundation Fieldbus или Profibus, Device Net, Ethernet/IP, беспроводной Wireless, HART			В зависимости от модификации
Температура окружающей среды, °С — первичного преобразователя — электронного преобразователя⁵⁾	от -50 до +60 от — 40 до +60	от -40 до +60 от -40 до +60	от -40 до +60 от -40 до +60
Температура рабочей среды, °С	от -240 до +350	от -100 до +350	от -40 до +125
Диапазон рабочего давления среды, МПа	от 0 до 41,3	от 0 до 34,5	от 0 до 34,5
Максимальная потребляемая мощность, Вт	от 10 до 15		8
Масса, кг	от 5,6 до 599	от 13,8 до 76	7,7	В зависимости от модификации
Средний срок службы, лет	18
1) При изготовлении по специальному заказу. 2) При калибровке с помощью компакт-прувера, трубопоршневой установоки, эталонов 2-го разряда или при поверке с помощью процедуры SMV 3) При калибровке на газе с использованием калибровочных коэффициентов. 4) При массовом расходе Q <_ Q₁ , границы погрешности счётчиков—расходомеров, рассчитываются по формуле ZS х 100 в_Q 5) При значении температуры окружающей среды ниже минус 20 °С, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижение контрастности при чтении

Наименование Характеристики	Модели
Наименование Характеристики	DS	DH	DL	Примечания
Условные диаметры, мм	от 25 до 100	от 15 до 80	50
Диапазон измерений массового расхода жидкости, кг/с	Q1…10,59 — Q1…52,97	Q1…3,03 — Q1…52,97	Q1…18,92	ZS х 100
Диапазон измерений массового расхода жидкости, кг/с	Q1…10,59 — Q1…52,97	Q1…3,03 — Q1…52,97	Q1…18,92	Q 1 гр Q1— массовый расход, кг /с; ZS стабильность нуля, кг /с⁴⁾
Границы (Р = 0,95) основной относительной погрешности измерений ?гр, % — массового расхода и массы жидкости — объемного расхода и объема жидкости — массового расхода природного газа и других газовых сред	±0,15; ±0,25²⁾ ±0,16±0,8: ±0,65³⁾
Диапазон измерений плотности, кг/м³	от 500 до 3000
Пределы основной абсолютной погрешности измерений плотности жидкости, кг/м	±0,5	±2	±0,5
Диапазон выходных сигналов 9739E, 9739R, 5700, 3300, 3350, 3500, 3700, FMT 739MVD, 1500, 1700, 2200, 2400, 2500, 2700, 5700,	4 — 20 мА, частотный 0 -10000 Гц, цифровой HART, Modbus, RS485, Foundation Fieldbus или Profibus; Device Net, Ethernet/IP, беспроводной Wireless, HART			В зависимости от модификации
Температура окружающей среды, °С — первичного преобразователя — электронного преобразователя⁵⁾	от -50 до +60 от — 40 до+60	от -50 до +60 от — 40 до+60	от -50 до +60 от — 40 до+60
Температура рабочей среды, °С	от -240 до +204
Диапазон рабочего давления среды, МПа	от 0 до 6,9	от 0 до 34,0	от 0 до 5,1
Максимальная потребляемая мощность, Вт	15
Масса, кг	от 9,2 до 640,0	от 9,2 до 97,7	от 13,8 до 46,6	В зависимости от модификации
Средний срок службы, лет	18
1) При изготовлении по специальному заказу. 2) При калибровке с помощью компакт—прувера, трубопоршневой установоки, эталонов 2-го разряда или при поверке с помощью процедуры SMV 3) При калибровке на газе с использованием калибровочных коэффициентов. 4) При массовом расходе Q <_ Q1 , границы погрешности счётчиков—расходомеров, рассчитываются по формуле S = ± ^ZS х 100 в_Q 5) При значении температуры окружающей среды ниже минус 20 °С, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижение контрастности при чтении

Наименование Характеристики	Модели
	R	Т		Н	Примечание
Условные диаметры, мм	от 15 до 50	от 5 до 50		от 15 до 100
Диапазон измерений массового расхода жидкости и газа, кг/с	Q1…0,76 — Q1…24,19	Q1…0,19 — Q1…-24,17		Q1…0,76 — Q1…75,56	ZS х 100
					Q 1 гр Q1— массовый расход, кг /с; ZS стабильность нуля, кг /с⁴⁾
Границы (Р = 0,95) основной относительной погрешности измерений ?гр, % — массового расхода и массы жидкости — объемного расхода и объема жидкости — массового расхода природного газа и других газовых сред	±0,5; ±0,4¹⁾; ±1,1; ±0,5¹⁾;±1,5; ±1,0³⁾;	±0,15 ±0,25		±0,15; ±0,1¹⁾; ±0,25; ±0,15¹⁾; ±0,7; ±0,5³⁾
Диапазон измерений плотности, кг/м³	от 500 до 3000
Пределы основной абсолютной погрешности измерений плотности жидкости, кг/м³	±10; ±3¹⁾	±2		±2; ±0,5¹⁾; ±1¹⁾
Диапазон выходных сигналов 9739E, 9739R, 9739MVD, 1500, 1700, 2200, 2400, 2500, 2700, 5700, 3300, 3350, 3500, 3700, FMТ	4-20 мА, частотный 0-10000 Гц, цифровой НARТ, Modbus, RS485, Foundation Fieldbus или Profibus; Device Net, Ethernet/IP, беспроводной Wireless, НARТ				В зависимости от модификации
Температура окружающей среды, °С — первичного преобразователя — электронного преобразователя⁵⁾	от -40 до +60 от -40 до +60	от -40 до +60 от -40 до +60	от -40 до +60 от -40 до +60
Температура рабочей среды	от -50 до +150		от -100 до +180
Диапазон рабочего давления среды, МПа	от 0 до 15,8	от 0 до 10,0	от 0 до 10,0
Максимальная потребляемая мощность, Вт	15	15	15
Масса, кг	от 7 до 32,8	от 6,1 до 73	от 5 до 74		В зависимости от модификации
Средний срок службы, лет	18
1) При изготовлении по специальному заказу. 2) При калибровке с помощью компакт—прувера, трубопоршневой установоки, эталонов 2-го разряда или при поверке с помощью процедуры SMV 3) При калибровке на газе с использованием калибровочных коэффициентов. 4) При массовом расходе Q <_ Q1 , границы погрешности счётчиков—расходомеров, рассчитываются по формуле S = ± ZS х 100 в_Q 5) При значении температуры окружающей среды ниже минус 20 °С, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижение контрастности при чтении
