Назначение: для измерения массового и объемного расхода жидкости и газа, их плотности и температуры.

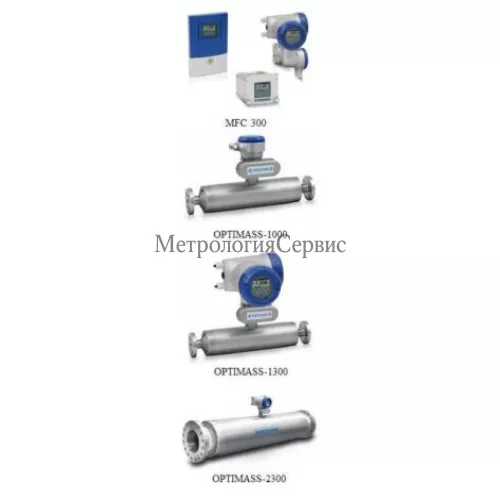

Расходомеры-счётчики массовые OPTIMASS состоят из двух частей — первичных преобразователей серий OPTIMASS-1000, -2000, -3000, -4000, -7000, -8000, -9000 и конвертера сигналов MFC 300, которые могут быть единой конструкцией (компактное исполнение) или разнесены на некоторое расстояние (разнесенное исполнение).
Принцип работы расходомеров-счётчиков массовых OPTIMASS основан на использовании сил Кориолиса, возникающих в колебательной системе, их величина зависит от массы жидкости и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку (две трубки), по которым поступательно движется измеряемая среда.
Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Полезный сигнал снимается с нескольких измерительных датчиков, обрабатывается электронным блоком первичного преобразователя расхода, и затем передаётся, в цифровой форме, конвертеру сигналов. Конвертер сигналов обрабатывает полученные данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а так же преобразует её в виде нормированных сигналов (токовых и/или частотно-импульсных).
Первичные преобразователи могут быть одно- и двухтрубными, т. е. чувствительный элемент представляет из себя: либо одну гладкую измерительную трубу, которая закреплена своими концами в упругих подвесах, либо две гладких измерительных трубы, расположенных параллельно.
Измерительные трубы изготавливают из титанового сплава (Т), хастеллоя (H) или нержавеющей стали (S).
Конвертер сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода. Конвертеры сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Расходомеры-счётчики массовые OPTIMASS имеют аналоговые и частотно-импульсные выходы, магнитные сенсоры, смарт-систему, интерфейсы HART, Modbus, Profibus PA или RS-485.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.
Наименование ПО | Идентификационно е наименование ПО | Номер версии (идентификационны й номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм
вычисления цифрового идентификатора |
Микропрограмма
расходомера- счётчика |
ER 3.3.1 | 3.хх | B0E4FEC6 | CRC32 |
Какая цена Поверка расходомеров-счетчиков массовых OPTIMASS? Чтобы получить информацию о стоимости «Поверка расходомеров-счетчиков массовых OPTIMASS», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется по документу МП РТ 1720-2012 «ГСИ. Расходомеры-счётчики массовые OPTIMASS. Методика поверки», утвержденному 15 марта 2012 г. ГЦИ СИ ФБУ «Ростест-Москва»
Наименование параметра или характеристики | 0PTIMASS-1000 | |||
Исполнение | S15 | S25 | S40 | S50 |
Условные диаметры Ду, мм | 15 и 25 | 25 и 40 | 40 и 50 | 50 |
Максимальный расход жидкости, кг/ч | 6500 | 27000 | 80000 | 170000 |
Номинальный расход жидкости, кг/ч | 4800 | 20000 | 60000 | 125000 |
Минимальный расход жидкости, кг/ч | 480 | 2000 | 6000 | 12500 |
Номинальный расход газа*, кг/ч | 5800 | 24000 | 72000 | 150000 |
Стабильность нуля (от максимального диапазона измерения), % | ±0,025 | |||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % | ±0,2+0,01 -(Gmax/Gi) | |||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % | ±0,5+0,05 -(Gmax/Gi) | |||
Повторяемость, не хуже, % | ±0,05 | |||
Диапазон измерения плотности, кг/м3 | от 400 до 2500 | |||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 | ±2 (±0,5 при калибровке на месте установки) | |||
Диапазон измерения температуры, оС | от -40 до +130 | |||
Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±1 | |||
Давление измеряемой среды, МПа | до 10 | |||
Температура окружающей среды, оС | от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | |||
Выходные сигналы:
Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20; от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | |||
Маркировка взрывозащиты | EEx de[ib]IIC T2.. T6; EEx d[ib]IIC T2 .. T6 | |||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) | IP67 | |||
Напряжение питания:
— переменный ток, В — постоянный ток, В |
от 100 до 230 от 9 до 31 | |||
Потребляемая мощность, не более, Вт | 10 | |||
Габаритные размеры, не более:
— длина, мм — высота, мм — ширина, мм |
562.5 356,8
260.5 |
609,3
374,2 260,5 |
778
428,2 260,5 |
946
479,6 260,5 |
Масса, не более, кг | 18,8 | 21,8 | 34,8 | 62,8 |
Таблица 3. | |||
Наименование параметра или характеристики | 0PTIMASS-2000 | ||
Исполнение | S100 | S150 | S250 |
Условные диаметры Ду, мм | 100 и 150 | 150 и 200 | 250 и 300 |
Максимальный расход жидкости, кг/ч | 420000 | 900000 | 2300000 |
Номинальный расход жидкости, кг/ч | 220000 | 500000 | 1200000 |
Минимальный расход жидкости, кг/ч | 22000 | 50000 | 120000 |
Номинальный расход газа*, кг/ч | 265000 | 603000 | 1450000 |
Стабильность нуля, кг/ч | 7 | 18 | 50 |
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % | ±0,1 | ||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % | ±0,5 | ||
Повторяемость, не хуже, % | ±0,05 | ||
Диапазон измерения плотности, кг/м3 | от 400 до 3000 | ||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 | ±2 (±0,5 при калибровке на месте установки) | ||
Диапазон измерения температуры, оС | от -45 до +130 | ||
Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±1 | ||
Давление измеряемой среды, МПа | до 14 | ||
Температура окружающей среды, оС | от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | ||
Выходные сигналы: | |||
Токовый, мА | от 0 до 20; от 4 до 20 | ||
Частотный, Гц | от 0 до 10000 | ||
Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с | от 0,0001 до 10000 | ||
Маркировка взрывозащиты | 1Ex ibIIC T6 . . .T1 | ||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) | IP67 | ||
Напряжение питания: | |||
— переменный ток, В | от 100 до 230 | ||
— постоянный ток, В | от 9 до 31 | ||
Потребляемая мощность, не более, Вт | 12 | ||
Габаритные размеры, не более: — длина, мм | 1474 | 1809 | 2234 |
— высота, мм | 479,5 | 583,5 | 666 |
— ширина, мм | 260,5 | 323 | 406 |
Масса, не более, кг | 90,1 | 216,8 | 449,8 |
Таблица 4. | |||
Наименование параметра или характеристики | OPTIMASS-3000 | ||
Исполнение | S/H01 | S/H03 | S/H04 |
Условные диаметры Ду, мм | 15 | 15 | 15 |
Максимальный расход жидкости, кг/ч | 19,5 | 130 | 455 |
Номинальный расход жидкости, кг/ч | 15 | 100 | 350 |
Минимальный расход жидкости, кг/ч | 1,5 | 10 | 35 |
Номинальный расход газа*, кг/ч | 18 | 120 | 420 |
Стабильность нуля (от максимального диапазона измерения), % | ±0,015 | ||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % | ±0,1+0,01 (Gmax/Gi) | ||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % | ±0,5+0,05 -(Gmax/Gi) | ||
Повторяемость, не хуже, % | ±0,05 | ||
Диапазон измерения плотности, кг/м3 | от 400 до 3000 | ||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 | ±2 (±0,5 при калибровке на месте установки) | ||
Диапазон измерения температуры, оС | от минус 40 до +150 | ||
Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±1 | ||
Давление измеряемой среды, не более, МПа | 15 | ||
Температура окружающей среды, оС | от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | ||
Выходные сигналы: | |||
Токовый, мA | от 0 до 20 и от 4 до 20 | ||
Частотный, Гц | от 0 до 10000 | ||
Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с | от 0,0001 до 10000 | ||
Маркировка взрывозащиты | EEx de[ib]IIC T2.. ,T6; EEx d[ib]IIC T2 .. T6 | ||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) | IP67 | ||
Напряжение питания: | |||
— переменный ток, В | от 21 до 48 и от 120 до 230 | ||
— постоянный ток, В | от 12 до 31 | ||
Потребляемая мощность, не более, Вт | 10 | ||
Габаритные размеры, не более: | |||
— длина, мм | 295 | ||
— высота, мм | 395,5 | ||
— ширина, мм | 260,2 | ||
Масса, не более, кг | 12 |
Наименование параметра или характеристики | 0PTIMASS-4000 | ||||
Исполнение | S/H08 | S/H10 | S/H15 | S/H25 | S/H40 |
Условные диаметры Ду, мм | 8 и 10 | 10 и 15 | 15 и 25 | 25 и 40 | 40 и 50 |
Максимальный расход жидкости, кг/ч | 480 | 1235 | 3510 | 11700 | 41600 |
Номинальный расход жидкости, кг/ч | 320 | 950 | 2700 | 9000 | 32000 |
Минимальный расход жидкости, кг/ч | 32 | 95 | 270 | 900 | 3200 |
Номинальный расход газа*, кг/ч | 390 | 1200 | 3300 | 11000 | 39000 |
Стабильность нуля (от максимального диапазона измерения), % | ±0,01 | ||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % | ±0,1 | ||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % | ±0,5 | ||||
Повторяемость, не хуже, % | ±0,05 | ||||
Диапазон измерения плотности, кг/м3 | от 400 до 3000 | ||||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 | ±2 (±0,5 при калибровке на месте установки) | ||||
Диапазон измерения температуры, оС | от минус 40 до +120 | ||||
Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±1 | ||||
Давление измеряемой среды, МПа | до 4 | ||||
Температура окружающей среды, оС | от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | ||||
Выходные сигналы:
Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20; от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | ||||
Маркировка взрывозащиты | EEx de[ib]IIC T2… T6; EEx d[ib]IIC T2.. T6 | ||||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) | IP67 | ||||
Напряжение питания:
— переменный ток, В — постоянный ток, В |
от 100 до 230 от 9 до 31 | ||||
Потребляемая мощность, не более, Вт | 12 | ||||
Габаритные размеры, не более:
— длина, мм — высота, мм — ширина, мм |
400
660 260,5 |
400
697 260,5 |
420
747 260,5 |
540
797 260,5 |
640
857 260,5 |
Масса, не более, кг | 16,6 | 18,7 | 20,4 | 23,9 | 32,9 |
Наименование параметра или характеристики | 0PTIMASS-7000 | ||||||
Исполнение | S/H/T06 | S/H/T10 | S/H/T15 | S/H/T25 | S/H/T40 | S/H/T50 | S/H/T80 |
Условные диаметры Ду, мм | 6 и 10 | 10 и 15 | 15 и 25 | 25 и 40 | 40 и 50 | 50 и 80 | 80 и 100 |
Максимальный расход жидкости, кг/ч | 1235 | 3510 | 14625 | 44850 | 118950 | 234000 | 559000 |
Номинальный расход жидкости, кг/ч | 950 | 2700 | 11250 | 34500 | 91500 | 180000 | 430000 |
Минимальный расход жидкости, кг/ч | 95 | 270 | 1125 | 3450 | 9150 | 18000 | 43000 |
Номинальный расход газа*, кг/ч | 1200 | 3300 | 13500 | 42000 | 110000 | 217000 | 519000 |
Стабильность нуля (от максимального диапазона измерения), %
— измерительная труба из титана (T) — измерительная труба из хастеллоя (Н) и нержавеющей стали (S) |
±0,004
±0,015 |
||||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, %
— измерительная труба из титана (T) — измерительная труба из хастеллоя (Н) и нержавеющей стали (S) |
±0,1+0,01?(Gmax/Gi)
±0,1+0,05-(Gmax/G1) |
||||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, %
— измерительная труба из титана (T) — измерительная труба из хастеллоя (Н) и нержавеющей стали (S) |
±0,5+0,01-(Gmax/G1)
±0,5+0,05-(Gmax/Gi) |
||||||
Повторяемость, не хуже, % | ±0,05 | ||||||
Диапазон измерения плотности, кг/м3 | от 400 до 2500 | ||||||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 | ±2 (±0,5 при калибровке на месте установки) | ||||||
Диапазон измерения температуры, оС
— для измерительной трубы из титана (Т) — для измерительной трубы из нержавеющей стали (S) — для измерительной трубы из хастеллоя (H) |
от минус 40 до +150 от 0 до +130 от 0 до +100 | ||||||
Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±1 | ||||||
Давление измеряемой среды, МПа | до 10 | ||||||
Температура окружающей среды, оС | от -40 до +60 (для компактной версии) от -40 до +65 (для разнесенной версии) | ||||||
Выходные сигналы:
Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20; от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | ||||||
Маркировка взрывозащиты | EEx de[ib]IIC T2… T6; EEx d[ib]IIC T2.. ,T6 | ||||||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) | IP67 | ||||||
Напряжение питания:
— переменный ток, В — постоянный ток, В |
от 100 до 230 от 9 до 31 | ||||||
Потребляемая мощность, не более, Вт | 12 | ||||||
Габаритные размеры, не более:
— длина, мм — высота, мм — ширина, мм |
428
362 260,5 |
518
362 260,5 |
556
362 260,5 |
708
376 260,5 |
933
430 260,5 |
1109
480 260,5 |
1468
534 274 |
Масса, не более, кг | 23 | 27 | 30 | 42 | 87 | 152 | 267 |
* — Расходы приведены для воздуха, при нормальных условиях по ГОСТ 2939-63 и избыточного давления 4,0 МПа.
Наименование параметра или характеристики | OPTIMASS-8000/8000k, OPTIMASS-9000 | ||||
Исполнение | S/H15 | S/H25 | S/H40 | S/H80 | S/H100 |
Условные диаметры Ду, мм | 15 и 25 | 25 и 40 | 40, 50 и 80 | 80 и 100 | 100 и 150 |
Максимальный расход жидкости, кг/ч | 3510 | 11700 | 41600 | 110500 | 325000 |
Номинальный расход жидкости, кг/ч | 2700 | 9000 | 32000 | 85000 | 250000 |
Минимальный расход жидкости, кг/ч | 270 | 900 | 3200 | 8500 | 25000 |
Номинальный расход газа*, кг/ч | 3300 | 11000 | 39000 | 102500 | 300000 |
Стабильность нуля (от максимального диапазона измерения), % | ±0,008 | ||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма жидкости, % | ±0,1 | ||||
Пределы допускаемой относительной погрешности измерений массового расхода и объёма газа, % | ±0,5 | ||||
Повторяемость, не хуже, % | ±0,05 | ||||
Диапазон измерения плотности, кг/м3 | от 400 до 3000 | ||||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 | ±2 (±0,5 при калибровке на месте установки) | ||||
Диапазон измерения температуры, оС
— OPTIMASS-8000/8000k — OPTIMASS-9000 |
от минус 40 до +230 и от минус 180** до +230 от минус 0 до +350 | ||||
Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±(1+0,005- Тизм) | ||||
Температура окружающей среды, оС | от минус 40 до +65 | ||||
Давление измеряемой среды, МПа | до 26 | ||||
Выходные сигналы:
Токовый, мA Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20; от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | ||||
Маркировка взрывозащиты | EEx de[ib]IIC T3.. ,T6; EEx d[ib]IIC T3.. ,T6 | ||||
Категория устойчивости к влаге и пыли (по ГОСТ 14254-96) | IP54 | ||||
Напряжение питания:
— переменный ток, В — постоянный ток, В |
от 100 до 230 от 9 до 31 | ||||
Потребляемая мощность, не более, Вт | 10 | ||||
Габаритные размеры, не более:
— длина (OPTIMASS-8000/8000k, OPTIMASS-9000), мм — высота, мм — ширина, мм |
420/450
747 260,5 |
540/600
797 260,5 |
640/720/760
857 260,5 |
1000/1000
1024 304 |
1100/1100
1067 343 |
Масса, не более, кг
— OPTIMASS-8000/8000k — OPTIMASS-9000 |
20,4
15,7 |
23,9
21,2 |
32,9
31,7 |
70,9
79,8 |
98,9
125,8 |
Сотрудники «Метрология Сервис» обладают высокой квалификацией, подтвержденной обучением в специализированных сервисных центрах. В компании регулярно проводятся курсы повышения квалификации и специальные тренинги, направленные на обучение сотрудников новым технологиям в области метрологии.
Наши специалисты также обладают высшим образованием по специальности "Метрология", полученным в ведущих вузах страны, таких как МГТУ им. Н.Э. Баумана, МИРЭА – Российский технологический университет, Московский Политехнический университет, МГТУ "Станкин" и другие. Опыт работы в метрологическом обслуживании составляет более трех лет, что подчеркивает их профессиональную подготовку.
