Поверка осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»
Основные средства поверки:
- Спектральная установка из состава рабочего эталона единицы средней мощности в волоконно-оптических системах передачи РЭСМ-ВС (ГР № 32837-06).
Основные метрологические характеристики:
Рабочий диапазон длин волн: 600+1700 нм.
Предел допускаемого значения основной погрешности измерений относительной спектральной характеристики опорного приемника (в спектральном диапазоне 800+1650 нм): 5 %.
Погрешность градуировки монохроматора по шкале длин волн: ± 1 нм.
- Рабочий эталон единиц длины и ослабления в световоде (ГР № 26439-04).
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310+30 нм, 1550+30 нм. Диапазон воспроизведения длины: 0,06 — 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: Д=± (0,2+1 • 10-5L), где L — воспроизводимая длина.
Диапазон измерений вносимого ослабления: 0 — 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: Д<0,02А, где А — измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины), м:
— при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000;
— при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000.
- Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений 0-500 МГц. Погрешность измерений ± 1,5 %.
Сведения о методах измерений

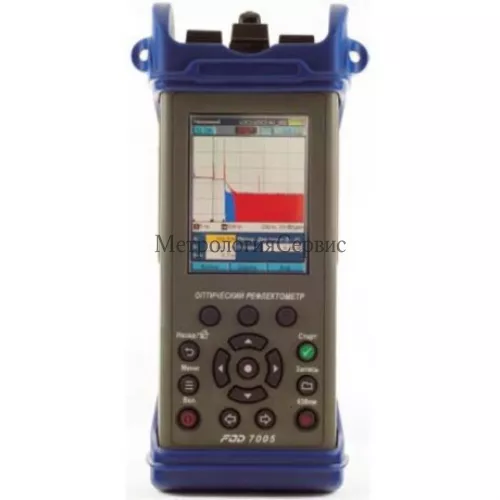

«Рефлектометры оптические FOD-7000 моделей FOD-7003, FOD-7004, FOD-7005. Руководство по эксплуатации. АПБР.438180.7000РЭ» раздел 8, «Проведение измерений».
Нормативные документы, устанавливающие требования к рефлектометрам оптическим FOD-7000
- ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- Технические условия ТУ 4381-008-85801186-11.
