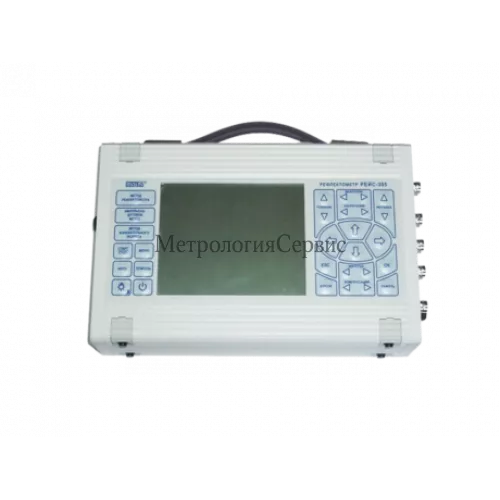

Параметр |
Значение |
Режим «МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ»
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Коэффициент укорочения |
установка или измерение в пределах 1,000…7,000 |
встроенная таблица |
Зондирующие сигналы |
импульс 7 В…25 В |
длительность от 12,5 нс до 30 мкс |
Выходное сопротивление |
25…1000 Ом, с отображением величины на экране |
Инструментальная погрешность измерения расстояния |
не более 0,2 % |
Система отсчета расстояния |
при помощи двух вертикальных курсоров: нулевого и измерительного |
Режимы измерения |
Нормальный |
считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3 |
Сравнение |
наложение двух рефлектограмм: вход-вход, вход-память или память-память |
Разность |
отображение разности двух рефлектограмм: вход-вход, вход-память или память-память |
Связь |
отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3) |
Растяжка |
возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и так далее раз (в зависимости от диапазона измерения) |
Память |
возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет |
Отстройка от аддитивных помех и шумов |
усреднение посредством цифрового накопления |
Отстройка от синхронных помех |
при считывании рефлектограмм — за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) |
при цифровой обработке рефлектограмм из памяти — за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) |
Отображение информации |
рефлектограммы и результаты цифровой обработки отображаются в графическом виде |
режимы работы, параметры, информация — в алфавитно-цифровом и символьном виде |
Экран |
встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой |
Питание |
встроенные аккумуляторы |
сеть переменного тока напряжением 85…265 В, 47…63 Гц |
бортовая сеть автомобиля 11…15 В |
Условия эксплуатации |
по ГОСТ 22261-94, диапазон рабочих температур: -10 … +55° С |
Габаритные размеры (ШxВxГ): |
275 х 160 х 65 мм |
Масса |
не более 2 кг, с учетом встроенных аккумуляторов |
Режим «МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА»
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Максимальная амплитуда входных сигналов |
50 В |
Входное сопротивление по волновому входу |
2 кОм |
Инструментальная погрешность измерения расстояния |
не более 0,2 % |
Усиление |
от –18 до +74 дБ |
Способы запуска запоминающего устройства |
ждущий — от входного сигнала, после нажатия кнопки старта |
автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний |
Частота дискретизации |
160 МГц |
Подключение к линии (при методе колебательного разряда) |
через присоединительное устройство по напряжению или по току |
Режим «ИМПУЛЬСНО-ДУГОВОЙ МЕТОД»
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Диапазон амплитуд входных сигналов (периодических и однократных) на входе |
0,002 — 50 В (без присоединительного устройства напряжения) |
Инструментальная погрешность измерения расстояния |
не более 0,2 % |
Усиление |
от –30 до 54 дБ |
Виды запуска |
автоматический |
однократный |
ручной |
Частота дискретизации входного сигнала |
160 МГц |
