Услуга - Поверка рефлектометра векторного CABAN R54, CABAN R140

Номер в ГРСИ РФ:

57695-14

Производитель / заявитель:

ООО Планар

Методика поверки:

МП-РТ-2083-2014 (РНДМ.468166.001

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 5200 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка рефлектометра векторного CABAN R54, CABAN R140

Назначение: для измерений комплексного коэффициента отражения (Su элементов матрицы рассеяния) многополюсников.

Поверка рефлектометра векторного CABAN R54, CABAN R140

Принцип действия основан на выделении падающего и отражённого от исследуемого многополюсника сигналов направленным ответвителем, формировании напряжений, пропорциональных этим сигналам с помощью приёмника с преобразованием частоты, цифровой обработке и индикации измеряемых величин.

Рефлектометры векторные CABAN R54, CABAN R140 объединяют в одном малогабаритном металлическом корпусе: генераторы испытательного и гетеродинного сигналов, аттенюатор регулировки мощности, блок направленного ответвителя, двухканальный приёмник, блок управления на базе сигнального процессора и блок питания.

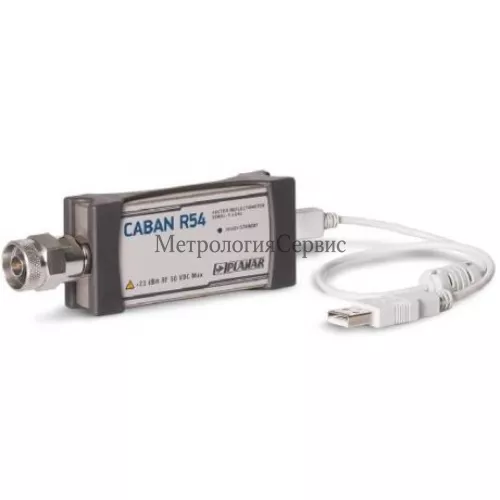

Внешний вид рефлектометров векторных CABAN R54, CABAN R140 и места для размещения наклеек приведены на рисунках 1 и 2. Функцию защиты от несанкционированного доступа выполняет декоративная плёнка на лицевой и оборотной сторонах. Дополнительной пломбировки не предусмотрено.

Программное обеспечение

Метрологически значимой частью программного обеспечения для рефлектометров векторных CABAN R54 является файл CabanR54.exe, для рефлектометров векторных CABAN R140 — файл CabanR140.exe.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1

Наименование

программного

обеспечения

Идентификацион

ное

наименование

программного

обеспечения

Номер версии (иден-тификацион-ный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

идентификатора

программного

обеспечения

CabanR54

Версия 2.4 и выше

—

CabanR140

Версия 2.4 и выше

—

Влияние программного обеспечения не приводит к выходу метрологических характеристик рефлектометров векторных CABAN R54, CABAN R140 за пределы допускаемых значений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 — А.

Рефлектометры векторные CABAN R54, CABAN R140 работают под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс USB. Персональный компьютер не входит в комплект поставки.

Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:

операционная система Windows 2000 / XP / VISTA / 7;
процессор 1 ГГц;
память 1 ГБ;
наличие соединителя USB 2.0.

Рефлектометры векторные CABAN R54, CABAN R140 позволяют осуществлять удалённое управление в соответствии с программной технологией COM/DCOM.

Какая цена Поверка рефлектометра векторного CABAN R54, CABAN R140? Чтобы получить информацию о стоимости «Поверка рефлектометра векторного CABAN R54, CABAN R140», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП-РТ-2083-2014 (РНДМ.468166.001 МП) «Рефлектометры векторные CABAN R54, CABAN R140. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 3 марта 2014 г.

Основные средства поверки:

частотомер электронно-счётный 53150A (регистрационный номер 26949-10):
- пределы допускаемой относительной погрешности по частоте кварцевого генератора за один год ± 5-10-7;
набор мер коэффициентов передачи и отражения ZV-Z270 (регистрационный номер 52112-12):
- обеспечиваемые эффективные параметры:
  - эффективная направленность, не менее:
    - 50 дБ в диапазоне частот до 4,8 ГГц;
    - 46 дБ в диапазоне частот свыше 4,8 ГГц до 14 ГГц;
  - эффективное согласование источника, не менее:
    - 42 дБ в диапазоне частот до 4,8 ГГц;
    - 40 дБ в диапазоне частот свыше 4,8 ГГц до 14 ГГц;
  - эффективный трекинг отражения, в пределах:
    - ±0,05 дБ в диапазоне частот до 4,8 ГГц;
    - ±0,10 дБ в диапазоне частот свыше 4,8 ГГц до 14 ГГц;
пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения ±(0,008.. .0,010);
пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения ±(0,5.. .0,8) градусов.

Сведения о методах измерений

Методы измерений приведены в документах РЭ 6687-089-21477812-2011 «Рефлектометр векторный CABAN R54. Руководство по эксплуатации», РЭ 6687-104-21477812-2013 «Рефлектометр векторный CABAN R140. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к рефлектометрам векторным CABAN R54, CABAN R140

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.813-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
МИ 3411-2013 Государственная система обеспечения единства измерений. Анализаторы цепей векторные. Методика определения метрологических характеристик.

1
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения A\|S11\| в диапазоне частот2:
от 85 до 4800 МГц	±(0,008+0,018- Sn +0,018- Sn 2)	±(0,006+0,012- S11 +0,014- S11 2)
свыше 4800 до 14000 МГц	—	±(0,008+0,023- S11 +0,018- S11 2)
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус3	±[1 + (180/p) — arcsin(A\|S11\|/\|S11\|)]
Среднее квадратическое отклонение трассы при измерении модуля коэффициента отражения в диапазоне частот и полосе фильтра промежуточной частоты 1 кГц, дБ, не более:
от 85 до 4800 МГц	0,015	0,005
свыше 4800 до 14000 МГц	—	0,050

Наименование характеристики	Значение характеристики
Наименование характеристики	для рефлектометра векторного CABAN R54	для рефлектометра векторного CABAN R140
Параметры измерительного порта:
тип соединителя по ГОСТ РВ 51914-2002	N, вилка
волновое сопротивление, Ом	50
направленность нескорректированная в диапазоне частот, дБ, не менее:
от 85 до 4800 МГц	18	10
свыше 4800 до 14000 МГц	—	10
согласование источника нескорректированное в диапазоне частот, дБ, не менее:
от 85 до 4800 МГц	18	10
свыше 4800 до 14000 МГц	—	10
Подключение к компьютеру для управления и электропитания:
тип соединителя	USB mini B
интерфейс	USB 2.0
потребляемая мощность, Вт, не более	2	3
Время установления рабочего режима, мин, не более	5	30
Габаритные размеры (длинахширинахвысота), мм, не более	120 х 43 х 23	127 х 62 х 30
Масса, кг, не более	0,25	0,30
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от минус 10 до плюс 50
относительная влажность воздуха при температуре плюс 25 °С, %, не более	90
атмосферное давление, кПа	от 84,0 до 106,7
