Заказать Поверка счетчиков электрической энергии трехфазных ЗЕВС 3ху
Назначение: для измерений и учета активной и реактивной электрической энергии в трехфазных четырехпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме.

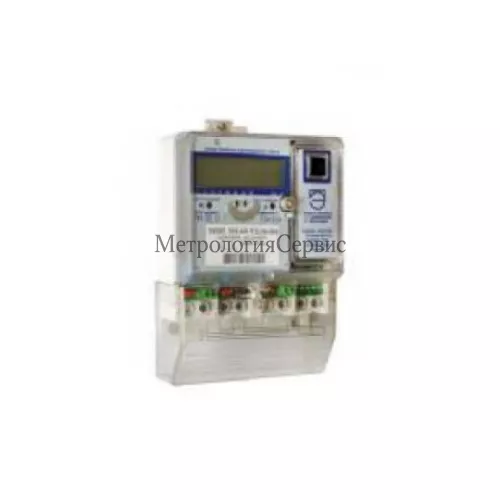

Поверка счетчиков электрической энергии трехфазных ЗЕВС 3ху
Счетчики оснащены многофункциональным жидкокристаллическим дисплеем в качестве показывающего устройства.
Во всех вариантах исполнения счетчика присутствует модуль оптопорта, предназначенный для проведения операций настройки и проверки счетчика а так же для снятия показаний.
Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и вычислением цифровых значений активной и реактивной мощности, преобразуемых далее в частоту следования импульсов, суммирование которых дает количество потребляемой электроэнергии.
Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Счетчики имеют цифровые интерфейсы для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии, а также телеметрический выход.
Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потреблении электрической энергии с заранее установленной программой и возможностью установки (коррекции) в счетчике временных сезонных тарифов.
Расшифровка обозначения ЗЕВС 3ху:
- Х — (может быть от 0 до 9) определяет класс точности прибора и токи от 0 до 3 непосредственного подключения , от 4 до 9 подключаемых через трансформатор
- У — определяет напряжение питание (может быть 1, 2 или 4): 1 — 220/380 В, 2 — 57/100 В, 3 — 57/100….220/380В, 4 — 127/220В.
Класс точности и токи |
Цифра обозначения в счетчике |
Класс точности активной энергии |
Класс точности реактивной энергии |
Максимальный ток |
Цифра Х |
|
|
|
0 |
1 |
1 (2) |
60 |
1 |
1 |
1 (2) |
80 (100) |
2 |
0,5s, (1) |
1 |
60 |
3 |
0,5s, (1) |
1 |
80 (100) |
4 |
1 |
1 (2) |
5 (7,5) |
5 |
0.5s |
1 |
5 (7,5) |
6 |
0,5s |
1 |
1 (1,5) |
7 |
0,2s |
1 |
1 (1,5) |
8 |
0,2s |
0,5 (1) |
5 (7,5) |
9 |
0,2s |
0,5 (1) |
1 (1,5) |
Программное обеспечение
Программное обеспечение (ПО) счетчиков встроено в ПЗУ. Конфигурация, содержащая информацию о порядке работы счётчика, программируется изготовителем в соответствии с требованиями Заказчика. Для защиты счетчика от несанкционированного вмешательства в его работу предусмотрены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки клеммной колодки. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки и попытке перепрограммирования счетчика; при попытке несанкционированного доступа к импульсному выходу. Идентификационные данные ПО счетчиков электрической энергии ЗЕВС 3ху представлены в таблице.
Наименование
программного
обеспечения |
Идентифика
ционное
наименование
программного
обеспечения |
Номер версии программного обеспечения |
Цифровой
идентификатор
программного
обеспечения |
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения |
ВЕКТОР |
ВЕКТОР Copyright © 2002-2007 |
v 5.6 |
F8b3583d |
CRC32 |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
