Поверка счетчиков холодной и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)

Name: Поверка счетчиков холодной и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)
Brand: ООО ПКФ Бетар
Price: 450 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка счетчиков холодной и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)

Номер в ГРСИ РФ:

16078-13

Производитель / заявитель:

ООО ПКФ Бетар

Методика поверки:

МИ 1592-99

Межповерочный интервал:

6 лет

Стоимость оказания услуг:

от 450 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка счетчиков холодной и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)

Назначение: для измерения объема холодной воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре от плюс 5 до плюс 40 оС при давлении не более 1,0 МПа (10 кгс/см2).

Счетчики горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) предназначены для измерения объема холодной и горячей воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре от плюс 5 до плюс 90 оС при давлении не более 1,0 МПа (10 кгс/см2).

Поверка счетчиков холодной и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)

Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей через счетчик воды. Количество оборотов крыльчатки пропорционально объему протекшей воды. Непосредственно на крыльчатке имеется ведущая магнитная муфта, передающая вращение ведомой магнитной муфте, которая находится в счетном механизме. На шкале счетного механизма имеется сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчика и используемая при поверке счетчика на установке поверочной с оптоэлектронным узлом съема сигналов.

Счетчики горячей и холодной воды СГВ, СХВ в антимагнитном исполнении устойчивы к воздействию внешнего магнитного поля с напряженностью до 140 кА/м.

Базовые модели счетчиков СХВ-15, СХВ-20, СГВ-15, СГВ-20 позволяют вести измерения путем непосредственного считывания объема с индикаторного устройства.

Модификации счетчиков СХВ-15Д, СХВ-20Д, СГВ-15Д, СГВ-20Д имеют дополнительно установленный магнитоуправляемый герметизированный контакт (геркон) для получения импульсного дистанционного сигнала.

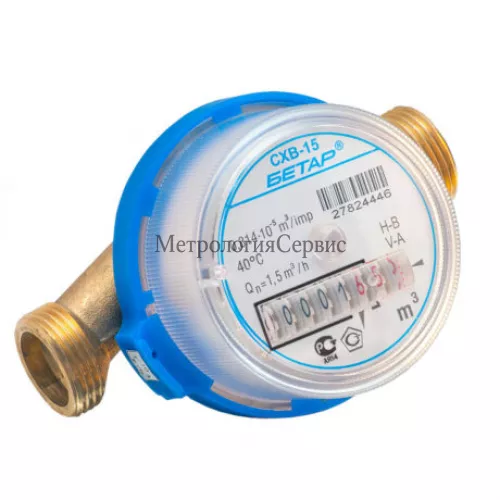

Рисунок 1 — Общий вид счетчиков СХВ и СГВ

Счетчики горячей и холодной воды СГВ, СХВ имеют вариант исполнения с защитным кожухом на защелках, который предотвращает несанкционированное вмешательство в работу счетчиков и не требует дополнительного пломбирования.

Какая цена Поверка счетчиков холодной и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)? Чтобы получить информацию о стоимости «Поверка счетчиков холодной и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

В перечень основного поверочного оборудования входят:

установка поверочная с диапазоном расхода от 0,01 до 10 м3/ч, с погрешностью не более ±0,5%.

Сведения о методах измерений

Методика (метод) измерений содержится в руководстве по эксплуатации на счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д).
Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)
Приказ Минпромторга РФ № 57 от 21.01.2011 «Об утверждении методических рекомендаций по техническим требованиям к системам и приборам учета воды, газа, тепловой энергии, электрической энергии».
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.
Технические условия ПДЕК.407223.002 ТУ «Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20 Д). Технические условия».

Характеристики	СХВ-15, СХВ-15Д СГВ-15, СГВ-15Д		СХВ-20, СХВ-20Д СГВ-20, СГВ-20Д
1	2	3	4	5
Метрологический класс	В	А	В	А
Диаметр условного прохода, Ду, мм	15		20
Расход воды, м3/ч минимальный, qmin переходный, qt номинальный, qn максимальный, qmax	0,03 0,12 1,5 3,0	0,06 0,15 1,5 3,0	0,05 0,2 2,5 5,0	0,1 0,25 2,5 5,0
Порог чувствительности, м3/ч, не более	0,015	0,03	0,025	0,05
Пределы допускаемой относительной погрешности счетчика, %, равны в диапазоне расходов: от qmin до qt от qt до qmax (включительно)	±5,0 ±2,0
Температура измеряемой среды для счетчиков СХВ, оС	от плюс 5 до плюс 40
Температура измеряемой среды для счетчиков СГВ, оС	от плюс 5 до плюс 90
Давление измеряемой среды, МПа (кгс/см2), не более	1,0 (10)
Потеря давления на счетчике при максимальном расходе, МПа (кгс/см2), не более	0,1 (1,0)

Емкость индикаторного устройст- 3 ва, м	99999,999
Минимальная цена деления индикаторного устройства, м3	0,0002
Г абаритные размеры, мм, не более	110х75х75	130х75х78
Масса, кг, не более	0,5	0,65
Условия эксплуатации: • температура окружающего о/-ч воздуха, С • относительная влажность, %, не более • атмосферное давление, кПа	от плюс 5 до плюс 50 80 84-107,6
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч, не менее	110 000
