Поверка счетчиков оборотов (тахометры) ТХ01

Name: Поверка счетчиков оборотов (тахометры) ТХ01
Brand: ООО ПО ОВЕН
Price: 1800 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка счетчиков оборотов (тахометры) ТХ01

Номер в ГРСИ РФ:

58260-14

Производитель / заявитель:

ООО ПО ОВЕН

Методика поверки:

КУВФ.402233.001МП

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 1800 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка счетчиков оборотов (тахометры) ТХ01

Назначение: для измерения временных параметров периодических процессов (частота входного сигнала, временные интервалы), преобразования их в частоту вращения, отображения и регулирования частоты вращения.

Поверка счетчиков оборотов (тахометры) ТХ01

Принцип действия основан на подсчете поступающих на вход счетчика импульсов либо с датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллекторным выходом, либо с коммутационных устройств (контакты кнопок, выключателей, герконов, реле и т.п.) и отображением результата измерений на цифровом индикаторе.

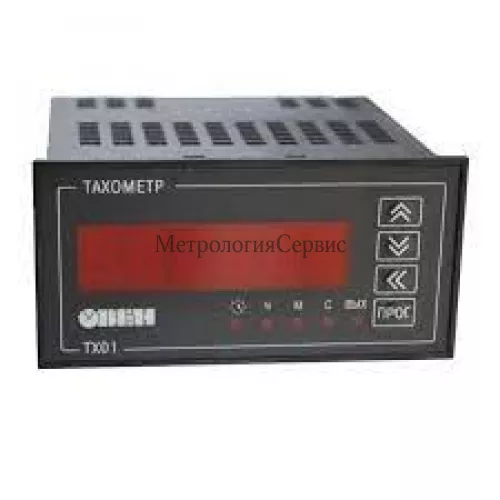

Конструктивно счетчики выполнены в пластмассовых корпусах двух типов: для щитового (Щ2) и настенного (Н) крепления. На лицевой панели размещен цифровой семисегментный индикатор на шесть знакомест, светодиодные индикаторы и кнопки управления и программирования. Клеммы для подключения к датчикам, выходным элементам и к источнику питания расположены на задней панели приборов в щитовом исполнении или внутри корпуса для настенного исполнения. Счетчик имеет 2 измерительных входных канала, 3 управляющих входа и 1 выходной канал.

В соответствии с ГОСТ 14254-96 степень защищенности счетчиков от воздействия окружающей среды IP44 для счетчиков в корпусе для настенного (Н) крепления и IP54 со стороны передней панели для счетчиков в корпусе для щитового (Щ2) крепления.

Программное обеспечение

Встроенное ПО (микропрограмма) — внутренняя программа микроконтроллера для обеспечения нормального функционирования счетчика. Оно реализовано аппаратно. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Идентификационные данные ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО (не ниже)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Другие

идентиф икационные данные (если имеются)

Tachometer.hex

1.07

8C435402

—

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «А» в соответствии с МИ 3286-2010.

Какая цена Поверка счетчиков оборотов (тахометры) ТХ01? Чтобы получить информацию о стоимости «Поверка счетчиков оборотов (тахометры) ТХ01», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документом КУВФ. 402233.001МП «Счетчики оборотов (тахометры) ТХ01. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г. Основные средства поверки:

частотомер электронно-счетный Ч3-63, с диапазоном измерений от 0,1 Гц до 200 МГц и относительной погрешностью ± 5 10 % (г/р № 9084-83);
генератор импульсов Г5-54, с диапазоном изменения длительности импульсов от 0,1 до 1000 мкс (г/р № 4221-74).
секундомер «СЧЕТ-1М», с диапазоном измерений длительности интервалов времени от 0,01 с до 99999,9 с, дискретностью от 0,001 с и относительной погрешностью не более 6*10-5 (г/р № 40929-09).

Сведения о методах измерений

приведены в документе «Счетчики оборотов (тахометров) ТХ01. Руководство по эксплуатации КУВФ.402233.001РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам оборотов (тахометрам) ТХ01

ГОСТ 24907-93. «Счетчики оборотов и счетчики единиц. Общие технические требования. Методы испытаний».
ТУ 4278-006-46526536-2010 «Счетчики оборотов (тахометры) ТХ01. Технические условия».

Наименование характеристики	Значение
Диапазон измерения частоты входных импульсов, кГц, не более	2,5
Диапазон отображения частоты вращения, об/мин	от 12 до 150 000
Пределы допускаемой абсолютной погрешности определения частоты вращения, об/мин	±1
Длительность входных импульсов, мкс, не более	200
Диапазоны измерений временных интервалов	от 1 с до 99 ч 59 мин 59 с; от 100 ч до 9999 ч 59 мин; от 10000 ч до 9999 суток 23 ч

Пределы допускаемой абсолютной погрешности измерения временных интервалов: — в диапазоне от 1 с до 99 ч 59 мин 59 с, с — в диапазоне от 100 ч до 9999 ч 59 мин, мин — в диапазоне от 10000 ч до 9999 суток 23 ч, ч	± 90 ± 30 ± 5
Диапазон выходного напряжения, В	от 0 до 10
Диапазон выходного тока, мА	от 4 до 20 мА
Пределы основной приведенной погрешности преобразования входного сигнала в выходной, %	±0,5
Пределы дополнительной погрешности преобразования входного сигнала в выходной, вызванной изменением температуры окружающего воздуха на 10 °С, %	±0,25
Напряжение питания: в исполнении ТХ01-224 — переменного тока, В	от 90 до 264
— частота, Гц	от 47 до 63
— постоянного тока, В	от 20 до 34
в исполнении ТХ01-24 — постоянного тока, В	от 10,5 до 30
Условия эксплуатации: — диапазон рабочих температур, °С	от минус 20 до 70
Габаритные размеры (длина х высота х глубина): — корпус для настенного (Н) крепления, мм	105x130x60
— корпус для щитового (Щ2) крепления, мм	96x48x100
Масса, кг, не более	0,5
