Поверка штангенрейсмаса ШР, ШРЦ, ШРК

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

67056-17

Производитель / заявитель:

ООО НПП Челябинский инструментальный завод

Методика поверки:

МП-010-12-2016

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 750 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка штангенрейсмаса ШР, ШРЦ, ШРК

Назначение: для измерения высотных размеров и разметки изделий.

Поверка штангенрейсмаса ШР, ШРЦ, ШРК

Штангенрейсмасы состоят из основания с закрепленной на нем вертикальной направляющей (штангой), по которой перемещается рамка с отсчетным устройством. Рамка с отсчетным устройством снабжена измерительной (или разметочной) ножкой и свободно перемещается по штанге.

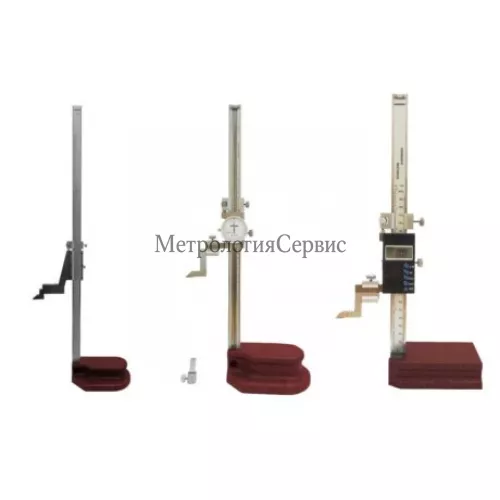

Штангенрейсмасы изготавливаются следующих исполнений:

ШР — с отсчетом по нониусу;
ШРК — с отсчетным устройством с круговой шкалой;
ШРЦ — с электронным цифровым отсчетным устройством.

Принцип действия штангенрейсмасов механический.

Отсчет размеров штангенрейсмаса ШР производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.

Отсчет размеров штангенрейсмаса ШРЦ производится непосредственно считыванием показаний на жидкокристаллическом экране цифрового отсчетного устройства, расположенного на рамке штангенрейсмаса. Рядом с жидкокристаллическим экраном находятся кнопки включения/выключения электронного цифрового отсчетного устройства (OFF/ON), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штанген-рейсмаса ШРЦ осуществляется от встроенного источника питания.

Отсчет размеров штангенрейсмаса ШРК производится по шкале штанги и круговой шкале отсчетного устройства.

Штангенрейсмасы имеют устройство для зажима рамки, обеспечивающее ее стопорение в любом положении в пределах диапазона измерений. Конструкция рамки и крепления ножки могут быть изменены без влияния на функциональные характеристики.

Штангенрейсмасы исполнения ШР с отсчетом по нониусу 0,05 и 0,1 мм и диапазоном измерения от 0 до 250 мм, от 40 до 400 мм, от 60 до 630 мм, от 100 до 1000мм, от 600 до 1600мм, от 1500 до 2500 мм изготавливаются по ГОСТ 164-90. Остальные штангенрейсмасы изготавливаются по техническим условиям ТУ 3933-015-74229882-2013.

Какая цена Поверка штангенрейсмаса ШР, ШРЦ, ШРК? Чтобы получить информацию о стоимости «Поверка штангенрейсмаса ШР, ШРЦ, ШРК», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП-010-12-2016 «Штангенрейсмасы. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 30 декабря 2016 г.

Основное средство поверки: меры длины концевые плоскопараллельные 4 разряда по ГОСТ Р 8.763-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 ? 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
ТУ 3933-015-74229882-2013 Штангенрейсмасы. Технические условия.

Измеряемая длина	Пределы допускаемой абсолютной погрешности штангенрейсмасов, мм
	со значением отсчета по нониусу, мм			с ценой деления круговой шкалы отсчетного устройства, мм		с шагом дискретности цифрового отсчетного устройства, мм
	0,02	0,05	0,10	0,01 0,02	0,05	0,01 для классов точности
						1	2
от 0 до 250 включ.	±0,04	±0,05	±0,05	±0,03	±0,05	±0,03	±0,05
Св. 250 до 400 включ.				±0,04		±0,04	±0,06
Св. 400 до 630 включ.	±0,06		±0,10	±0,06	±0,10	±0,05	±0,07
Св. 630 до 1000 включ.	±0,08	±0,10		±0,09		±0,07	±0,09
Св. 1000 до 1600 включ.	—	±0,15	±0,15	—	—	±0,10	±0,15
Св. 1600 до 2500		±0,20	±0,20	—		±0,20	±0,25
