Поверка штангенциркуля торговой марки «SHAN»

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

62052-15

Производитель / заявитель:

Guilin Measuring & Cutting Tool Works

Методика поверки:

МП 62052-15

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 550 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка штангенциркуля торговой марки «SHAN»

Назначение: для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

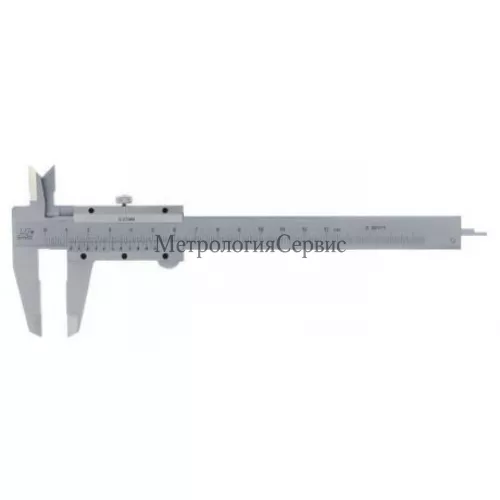

Поверка штангенциркуля торговой марки «SHAN»

Штангенциркули изготавливаются следующих типов:

двусторонние с глубиномером;
двусторонние без глубиномера;
односторонние.

Штангенциркули изготавливаются с отсчетом по нониусу, с отсчетом по круговой шкале или с цифровым отсчетным устройством.

Принцип действия штангенциркулей с отсчетом по нониусу — механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка штангенциркуля может изготавливаться с регулируемым нониусом или моноблоком.

Принцип действия штангенциркуля с отсчетом по круговой шкале — механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей с отсчетом по цифровому отсчетному устройству — механический с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенциркулей осуществляется от встроенного источника питания.

Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (двусторонние с глубиномером), глубиномера (двусторонние с глубиномером), губок с плоскими измерительными поверхностями для измерений наружных размеров (двусторонние с глубиномером), губок с кромочными измерительными поверхностями для измерений наружных размеров (двусторонние без глубиномера) или без них (односторонние), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (двусторонние без глубиномера и односторонние).

Штангенциркули изготавливаются из инструментальной или нержавеющей стали.

Штангенциркули с верхним пределом измерений свыше 200 мм могут быть оснащены устройством тонкой установки рамки со стопорным винтом.

Какая цена Поверка штангенциркуля торговой марки «SHAN»? Чтобы получить информацию о стоимости «Поверка штангенциркуля торговой марки «SHAN»», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документом МП 62052-15 «Штангенциркули торговой марки «SHAN». Методика поверки», утвержденным ФГУП «ВНИИМС» 29 июня 2015 г.

Основные средства поверки:

меры длины концевые плоскопараллельные 3 класса точности по ГОСТ 9038-90;
микрометр типа МК 25, класс точности 2 по ГОСТ 6507-90.

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта штангенциркулей.
Нормативные и технические документы, устанавливающие требования к штангенциркулям торговой марки «SHAN»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 … 50 мкм».
Техническая документация фирмы-изготовителя.

Модификация	Диапазон измерений наружных размеров, мм	Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
С отсчетом по	от 0 до 100	0,02; 0,05; 0,10	—
нониусу	от 0 до 125	0,02; 0,05; 0,10	—
двусторонние с	от 0 до 150	0,02; 0,05; 0,10	—
глубиномером	от 0 до 200	0,02; 0,05; 0,10	—
	от 0 до 250	0,02; 0,05; 0,10	—
	от 0 до 300	0,02; 0,05; 0,10	—
С отсчетом по	от 0 до 160	0,02; 0,05; 010	10
нониусу	от 0 до 200	0,02; 0,05; 010	10
двусторонние без	от 0 до 250	0,02; 0,05; 010	10
глубиномера	от 0 до 300	0,02; 0,05; 010	10
	от 0 до 400	0,02; 0,05; 010	10
	от 0 до 500	0,02; 0,05; 010	10; 20
	от 0 до 600	0,02; 0,05; 010	20; 30
	от 0 до 630	0,02; 0,05; 010	20; 30
	от 0 до 800	0,02; 0,05; 010	20; 30
	от 0 до 1000	0,02; 0,05; 010	20; 30
