Назначение: для измерения взаимного расположения поверхностей.

Поверка систем лазерной центровки PRUFTECHNIK

Системы PRUFTECHNIK являются портативными переносными системами, основными элементами которых служат блок с лазерным источником, блок с приемником излучения (детектор) и встроенным инклинометром и измерительный блок (в некоторых моделях совмещен с блоком приемника излучения). При работе блок с лазерным источником крепится на вал роторного агрегата по одну сторону муфты, а блок с приемником излучения — на вал другого роторного агрегата, подлежащего центровке с первым агрегатом. Лазерный луч направляется на позиционно-чувствительный фотоприемник блока приемника излучения. На приемнике излучения определяется положение луча на плоскости фотоприемника и соответствующие данные передаются на измерительный блок, на дисплее которого выводятся результаты измерений. Программные функции измерительного устройства позволяют обрабатывать различные ситуации центровки.

В зависимости от назначения системы выпускаются в следующих модификациях: ALIGNEO EX, SHAFTALIGN, OPTALIGN Smart, OPTALIGN Smart EX, ROTALIGN Ultra, ROTALIGN Smart EX, LEVALIGN Ultra, LEVALIGN Expert, CENTRALIGN Ultra, в которых используются различные типы приспособлений для крепления датчиков и соответствующее программное обеспечение. Все модели имеют дисплей.

Модели OPTALIGN Smart /OPTALIGN Smart EX состоит из излучателя — приемника (датчика), отражателя и устройства управления. При работе датчик крепится на вал машины по одну сторону муфты, а отражатель — на вал машины по другую сторону; отражатель направляет лазерный луч на датчик, снабженный позиционно-чувствительным фотоприемником. Датчик определяет позицию отраженного луча и данные измерений передаются по кабелю на устройство управления, на дисплее которого выводятся результаты измерения. Программные функции устройства управления позволяют обрабатывать различные ситуации центровки и, в частности, определяют толщину прокладок под опоры центрируемых агрегатов.

Модели ROTALIGN Ultra/ ROTALIGN Smart EX предназначены для проведения лазерной центровки сложных объектов при помощи беспроводной связи, что дает возможность эксплуатации в широком диапазоне температур окружающей среды и в сложных условиях эксплуатации. Они снабжены высокопроизводительным процессором, цветным экраном и алфавитно-цифровой клавиатурой. Модификации отличаются типом компьютеров. В этих моделях радиопередатчик располагается под блоком излучателя — приемника (датчика) и блок радио подключается к блоку лазера.

Модель CENTRALIGN позволяет быстро и точно центрировать соосно расположенные элементы, такие как гнезда подшипников, паровые сальниковые затворы, опоры поршневых машин и компрессоров. При этом исключается процедура предварительной установки по уровню и ее повторение.

Модель LEVALIGN Ultra служит для измерения плоскостности поверхностей, позволяет измерять перепад высот с точностью до 0,001 мм. Состоит из лазера, приемника и компьютера ROTALIGN Ultra.

Модель LEVALIGN Expert служит для измерения плоскостности поверхностей, позволяет измерять перепад высот с точностью до 0,001 мм. Состоит из самовращающегося лазера, приемника и компьютера ROTALIGN Ultra.

Модель ALIGNEO EX состоит из излучателя — приемника (датчика), отражателя и устройства управления. При работе датчик крепится на вал машины по одну сторону муфты, а отражатель — на вал машины по другую сторону; отражатель направляет лазерный луч на датчик, снабженный позиционно-чувствительным фотоприемником. Датчик определяет позицию отраженного луча и данные измерений передаются по кабелю на устройство управления, на дисплее которого выводятся результаты измерения. Программные функции устройства управления позволяют обрабатывать различные ситуации центровки и, в частности, определяют толщину прокладок под опоры центрируемых агрегатов.

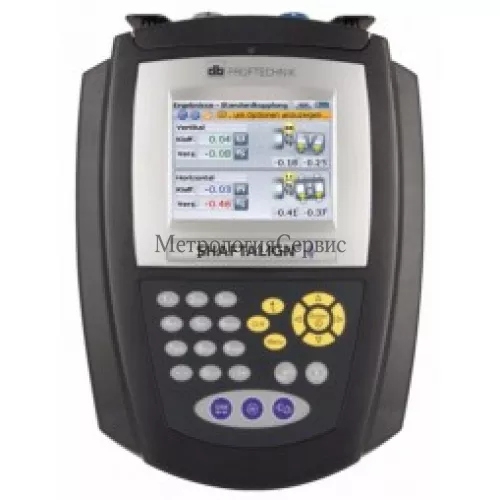

Модель SHAFTALIGN состоит из излучателя — приемника (датчика), отражателя и устройства управления. При работе датчик крепится на вал машины по одну сторону муфты, а отражатель — на вал машины по другую сторону; отражатель направляет лазерный луч на датчик, снабженный позиционно-чувствительным фотоприемником. Датчик определяет позицию отраженного луча и данные измерений передаются по кабелю на устройство управления, на дисплее которого выводятся результаты измерения. Программные функции устройства управления позволяют обрабатывать различные ситуации центровки и, в частности, определяют толщину прокладок под опоры центрируемых агрегатов.

Системы позволяют проводить лазерную центровку, изменять режимные параметры в соответствии с конкретной практической задачей, а также конфигурировать систему по мере необходимости путем выбора требуемых функций.

Программное обеспечение

Системы имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.

Интерфейс пользователя приспособлен для измерительной задачи, в обычном режиме является предметом метрологического контроля.

Операционная система, имеющая оболочку, доступную пользователю (загрузочные программы, передача команд ОС и т.д.) отсутствует.

ПО и его окружение являются неизменными. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты ПО СИ оценивается как «А» согласно МИ 3286-2010

Для защиты ПО СИ и данных от случайных или непреднамеренных или действий предусмотрена процедура проверки, посредством определения контрольной суммы и сравнением ее с номинальным значением с остановкой работы СИ, если она была модифицирована, при этом данные измерений не удаляются без предшествующего разрешения в виде диалогового сообщения, требующего подтверждения удаления.

ПО СИ, может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Идентификационные данные на программное обеспечение представлены в таблице 1.
