Поверка систем мониторинга роторных агрегатов ИС АСУ ТП «ВЕКТОР-М»

Name: Поверка систем мониторинга роторных агрегатов ИС АСУ ТП «ВЕКТОР-М»
Brand: ООО ТМК Инновация
Price: 3300 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка систем мониторинга роторных агрегатов ИС АСУ ТП «ВЕКТОР-М»

Номер в ГРСИ РФ:

28171-10

Производитель / заявитель:

ООО ТМК Инновация

Методика поверки:

ТМБН.421453.001 МП

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 3300 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка систем мониторинга роторных агрегатов ИС АСУ ТП «ВЕКТОР-М»

Назначение: для измерения параметров абсолютной вибрации опор подшипников, осевого сдвига, относительного расширения, линейного перемещения, искривления (боя), поперечного перемещения, параметров относительной вибрации, частоты вращения, положения ротора, угла наклона поверхности для различных агрегатов, составляющих энергетическую цепь, унифицированных сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления. Системы обеспечивают непрерывный режим сбора и контроля измерительной информации об измеряемых параметрах. Могут быть использованы в нефтяной, газовой, энергетической и др. отраслях промышленности, где используются агрегаты роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели и т.п.).

Взамен № 28171-04

Поверка систем мониторинга роторных агрегатов ИС АСУ ТП «ВЕКТОР-М»

Принцип действия системы основан на преобразовании и обработке сигналов, поступающих от первичных преобразователей.

Система имеет пятнадцать типов измерительных каналов, блоки питания и программно-технические комплексы верхнего уровня. Каждый канал предназначен для измерения одной из величин и включает соответствующий датчик, вторичный измерительный преобразователь, измерительный контроллер и модуль искрозащиты (для взрывозащищенного исполнения системы)

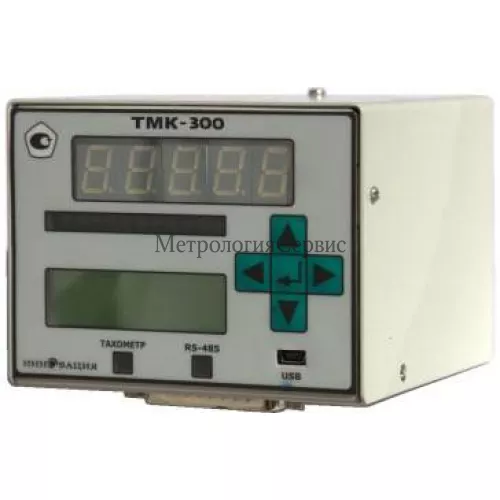

Измеряемая величина преобразуется датчиком в электрический сигнал, который подается на вторичный измерительный преобразователь, где происходит усиление сигнала и преобразование его в напряжение или ток. Далее сигнал подается на измерительный контроллер, где происходит его фильтрация и преобразование в цифровую форму. Информация об измеренном параметре отображается на экране монитора операторской станции, а также на цифровом табло измерительного контроллера. Одновременно происходит преобразование цифрового значения измеренного параметра в унифицированный аналоговый сигнал постоянного тока для подключения регистрирующих приборов, для сравнения с уставками (уровнями контроля) и управления внешними устройствами.

Какая цена Поверка систем мониторинга роторных агрегатов ИС АСУ ТП «ВЕКТОР-М»? Чтобы получить информацию о стоимости «Поверка систем мониторинга роторных агрегатов ИС АСУ ТП «ВЕКТОР-М»», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверку систем мониторинга роторных агрегатов «ИС АСУ ТП «ВЕКТОР-М» осуществляют в соответствии с методикой поверки «Система мониторинга роторных агрегатов «ИС АСУ ТП «ВЕКТОР-М» ТМБН.421453.001 МП, разработанной и утвержденной 000 «ТМК Инновация» и согласованной с ГЦИ СИ ФГУП «ВНИИМС» 16 декабря 2009 г.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие технические требования».
ГОСТ 25364-97 «Агрегаты паротурбинные стационарные. Нормы вибрации и общие требования к проведению измерений».
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Наименование параметра	Значение
Диапазоны измерений температуры, ^°С:
— Термопары типа R	-50 + 1768
— Термопары типа S	-50 + 1768
— Термопары типа В	250 + 1820
— Термопары типа J	-210 _+1200
— Термопары типа Т	-200 _+400
— Термопары типа Е	-200 +1000
— Термопары типа К	-200 13 72
— Термопары типа N	-200 =1300
— Термопары типа А-1	0+2500
— Термопары типа А-2	0+1800
— Термопары типа А-3	0+1800
— Термопары типа L	-200 + 800
— Термопары типа М	-200 +100
Пределы допускаемой абсолютной основной погрешности, ^°С:
— по цифровому индикатору	t1,0
— по компьютеру	t1,0
Пределы допускаемой относительной основной погрешности по унифицированному токовому выходу , ^°/о:	±1,0
Пределы допускаемой абсолютной погрешности в диапазоне рабочих температур, °С — по цифровому индикатору	t1,5
— по компьютеру	t1,5
Пределы допускаемой относительной погрешности по унифицированному токовому выходу в диапазоне рабочих температур, ^°/о	±1,5
Напряжение питания, В	243
Примечание — Погрешность указана с учетом канала компенсации температуры холодного спая

Наименование составной части системы	Габаритные размеры, (без кабеля) ММ не более	Масса, кг, не более
Датчик
МВ-44, ТМК-121 (без кабеля)	60х3 8х45	0,1
МВ-43,МВ-4б, МВ-47 (без кабеля)	60х3 8х45	0,125
СИЭЛ-1 ббД-10 (длина датчика 40 мм, длина кабеля 7 м)	М 10 х 5 0	0,43
СИЭЛ-166Д-1б (длина датчика 40 мм, длина кабеля 7 м)	М16х40	0,45
ЭРУС (без кабеля)	027 х 150	0,16
ДЧВ-2500 (без кабеля)	032Х56	0,11
РСВ357 (без кабеля)	43х35х2б	0,05
ТМК-172	М18х80	0,1
ТМК-1б1	М10х75	0,06
ДВТ 10 (с кабелем длиной 0,5 м)	М 10х55	0,06
ДВТ20 (с кабелем длиной 0,5 м)	М16х40	0,1
ДВТ40 (с кабелем длиной 3 м)	90х50х21	0,45
ДВТ50 (без штока, с кабелем длиной 0,5 м)	50х60х30	0,5
ДВТ60 (с кабелем длиной 0,5 м)	35х40х40	0,12
ДВТ70 (с кабелем длиной 3 м)	80х70х155	2,25
Д-107	О16Х30	0,35
Д-108	100хбОх20	0,б
Д-116 (без штока)	40хб5х25	0,6
Датчик-преобразователь
ДВТ82 (без штока)	101 х62х43	0,5
ТМК 163	140х45х80	0,5
ВК-3 I8	70х65х50	0,25
ПЛП-03	200х 110х60	0,15
