Назначение: для непрерывных измерений уровня, температуры и плотности нефтепродуктов, уровня подтоварной воды в резервуарах автозаправочных станций (далее — АЗС) и нефтебаз, вычислений объёма и массы нефтепродуктов при хранении, отпущенных и полученных в резервуары АЗС и нефтебаз, а также для индикации утечек нефтепродуктов из резервуаров.
Поверка системы измерений массы нефтепродуктов VEEDER-ROOT
В системах реализован косвенный метод статических измерений массы светлых нефтепродуктов по ГОСТ Р 8.595-2004. В соответствии с ГОСТ Р 8.596-2002 системы относятся к типу ИС-2.
Системы состоят из каналов измерений количества нефтепродуктов, число которых равно числу резервуаров на объекте (АЗС или нефтебаза), а также блоков индикации утечек нефтепродуктов.
Каждый из каналов измерений количества нефтепродуктов состоит из следующих функциональных элементов:
- магнитострикционный зонд уровнемера модели 8462, 8463 и Mag plus 1 Mag-FLEX (далее — зонд 8462, 8463 и Mag plus 1 Mag-FLEX соответственно) с закрепленными на стержне зонда пятью термисторными измерительными преобразователями температуры и электронным преобразователем измеренных сигналов в цифровые значения уровня и температуры;
- устройство для определения плотности нефтепродукта (далее — плотномер, показан на рисунке 2), плотномером комплектуются только зонды 8463;

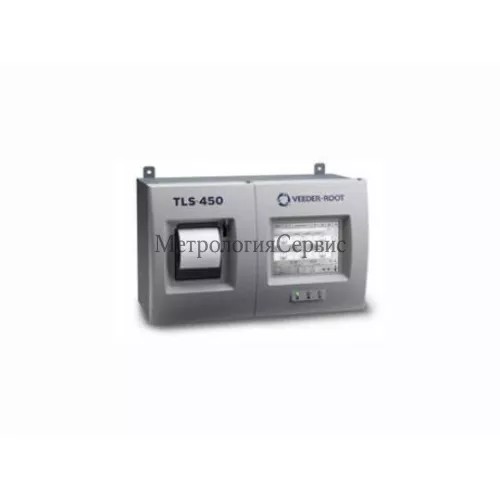

- контроллеры моделей М-450Х1, М-350Х, М-300Х, TLS-50, TLS4 и М-2Х, показаны на рисунках 4 — 8 (далее — контроллеры TLS-450Х, TLS-350Х, TLS-300Х, TLS-50, TLS4 и TLS-2Х соответственно).
Зонды 8462 и 8463 (рисунок 2) устанавливаются в горизонтальные цилиндрические резервуары и резервуары других типов с базовой высотой до 3,6 м. Зонды Mag Plus 1 Mag-FLEX предназначены для установки в резервуары с базовой высотой до 15,0 м.
В верхней части зонда имеется магнитострикционный преобразователь с излучателем и приемником. Вниз отходит стержень из нержавеющей стали с расположенными на нем двумя поплавками (верхний — для измерений уровня нефтепродуктов, нижний — для измерений уровня подтоварной воды). Внутри стержня проходит магнитопровод, состоящий из алюминиево-магниевого стержня специального профиля и струны из железо-никелевого сплава. Зонд Mag Plus 1 Mag-FLEX имеет гибкое исполнение. В поплавках находятся кольцевые магниты. Электромагнитная волна, пришедшая от магнитострикционного преобразователя-излучателя, взаимодействует с полем магнитов и возбуждает в струне акустический сигнал, распространяющийся по струне вверх и вниз. Сигнал, распространяющийся вверх, регистрируется и обрабатывается в магнитострикционном преобразователе-приёмнике (при этом значение сигнала пропорционально уровню жидкости) и передается в контроллер по интерфейсу. Контроллер подключается к компьютеру по интерфейсу RS232, RS485, USB, и / или TCP\IP.
Имеется три вида поплавков для разных групп нефтепродуктов (бензины, дизельное топливо и СУГ). Измерительные преобразователи температуры (термисторы), закреплённые равномерно в пяти точках по длине стержня зонда вырабатывают сигналы, соответствующие температуре жидкости. В электронном преобразователе зонда формируются сигналы в цифровом формате, соответствующие значениям уровней и температуры, а также плотности нефтепродукта при использовании зонда с плотномером.
Плотномер состоит из корпуса и поплавка. Корпус прикреплён к поплавку воды. Корпус может свободно двигаться на стержне зонда, поплавок — находится внутри корпуса и может перемещаться. При этом его перемещение зависит от плотности нефтепродукта. Плотномер устанавливается на стержне зонда в зоне нижнего уровня нефтепродукта над поплавком для измерения уровня подтоварной воды.
Если зонд, установленный в резервуаре, не имеет плотномера, то плотность нефтепродукта определяется в лаборатории в соответствии с Р 50.2.075-2010 и Р 50.2.076-2010 на пробе, отобранной из резервуара в соответствии с требованиями ГОСТ 2517-85, и результаты измерений плотности вводятся в контроллер с его панели.
К контроллеру можно подключать одновременно до 32 зондов. Также возможно подключение к контроллеру до 64 датчиков утечки.
Система имеет возможность автоматически вычислять массу светлых нефтепродуктов в резервуаре и объём нефтепродуктов при рабочей температуре, а также объём приведенный к 20 оС или к 15 оС. Эти возможности системы реализуются только при комплектации зондами модели 8463 и контроллерами TLS-2X, ТЬБ-4Х и TLS-450X.
