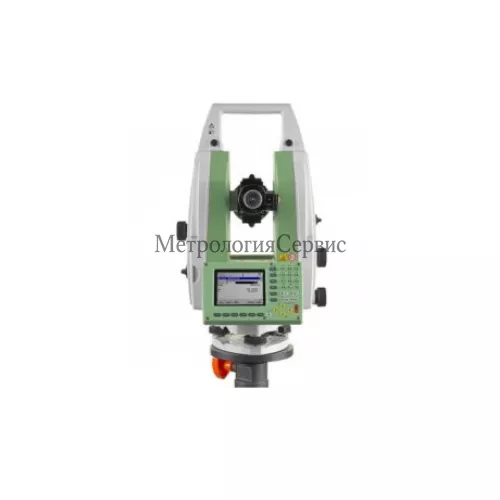

Поверка теодолита Leica ТМ6100А

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

58824-14

Производитель / заявитель:

Leica Geosystems AG

Методика поверки:

Leica TM6100F 001.МП

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 5300 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка теодолита Leica ТМ6100А

Назначение: для измерений горизонтальных и вертикальных углов при производстве топографогеодезических работ.

Поверка теодолита Leica ТМ6100А

Теодолит представляет собой сочетание теодолита с процессором, панфокальной трубой и встроенным автоколлимационным устройством в одном конструктивном исполнении. Теодолит оснащен моторами, позволяющими выполнить автоматизированный поворот трубы в горизонтальной и вертикальной плоскостях.

Угломерная система состоит из стеклянного круга с нанесенным кодом и четырех кодирующих устройств (дешифраторов)- для чтения отсчета сразу в четырех точках круга. Дешифратор представляет из себя источник света (ЖК), отражающие зеркала и матрицу ПЗС (CCD-array). Код нанесен в виде линий по всей окружности стеклянного круга, код непрерывен и неповторим. Перед измерениями инструменту не требуется инициализация.

Конструктивно теодолиты имеют: встроенный автоколлимационный окуляр, высококачественную панфокальную оптику с минимальным расстоянием визирования 0,6 м, встроенный двухосевой компенсатор с диапазоном ± 4′, большой дисплей с функциональной клавиатурой. Запись данных производится во встроенную память на 256 Мб и съемный накопитель Compact Flash на 256 (или 1024) Мб. Для ввода-вывода данных на персональный компьютер и электропитания от внешнего источника имеется стандартный порт с разъемом типа LЕМО-1 и коммуникационная панель беспроводного соединения Bluetooth.

Внешний вид теодолита с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

Программное обеспечение

Встроенное ПО предназначено для управления работой теодолита, включая его внутреннее тестирование, обработки первичной измерительной информации и вычисления и индикации значений измеряемых величин.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1
Иденти-	Номер версии	Цифровой идентификатор	Алгоритм
фикационное	(идентифи-	ПО (контрольная сумма	вычисления
наименование ПО	кационный номер) ПО	исполняемого кода)	цифрового идентификатора ПО
TPS6000 Firmware	08.10	9e7146d5a4758b39 b8fbbc733e3a2ac2	md5

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Какая цена Поверка теодолита Leica ТМ6100А? Чтобы получить информацию о стоимости «Поверка теодолита Leica ТМ6100А», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документом «Теодолиты Leica ТМ6100А. Методика поверки. Leica ТМ6100А 001. МП», утвержденным ФГУП «ВНИИФТРИ» 06.07.2013 г. Основные средства поверки:

стенд испытаний геодезических угломерных инструментов — набор контрольных направлений, закрепленных коллиматорами: диапазон горизонтальный угол — 0^360°, вертикальный угол — ± 30°, предел среднеквадратической погрешности 0,5?;
экзаменатор ЭО-1, регистрационный номер 10447-86, предел измерений 1200?, пределы допускаемой погрешности ± 0,15?;

Сведения о методах измерений

«Теодолиты электронные моторизированные автоколлимационные Leica ТМ6100А. Руководство по эксплуатации Leica ТМ6100А 001 РЭ».

Нормативные и технические документы, устанавливающие требования к теодолитам Leica ТМ6100А

ГОСТ 8.016-81. ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений плоского угла.
ГОСТ Р ИСО 17123-3-2011. Оптика и оптические приборы. Методики полевых испытаний геодезических и топографических приборов. Часть 3. Теодолиты
«Теодолиты Leica ТМ6100А. Руководство по эксплуатации Leica ТМ6100А 001 РЭ».

Наименование параметра или характеристики	Значение характеристики
Увеличение зрительной трубы
— стандартный окуляр	х43
— окуляр FOK53	х59
— Фокусное расстояние (F), м	от 0,6 до ю
Поле зрения при F=10 м, м	0,26
Предел среднеквадратической погрешности измерений горизонтального и вертикального углов	0,5”
Диапазон компенсатора	± 4?
Пределы допускаемой погрешности компенсатора	± 0,5”
Напряжение питания от источника постоянного, В	от 11,5 до 13,5
Рабочие условия эксплуатации: температура окружающего 0/’Ч воздуха, С	от минус 20 до 50
Г абаритные размеры (диаметрхвысота) мм, не более	248х351
Масса, кг, не более:
теодолит	7,25
трегер	0,8
внутренний аккумулятор	0,43
