Назначение: для измерения, индикации, регистрации, контроля, коммерческого и технологического учета потребленного (отпущенного) количества теплоты (тепловой энергии), количества теплоносителя, параметров систем теплоснабжения и водоснабжения (горячего и холодного).
Поверка теплосчетчиков SA-94
Принцип действия теплосчетчика состоит в измерении объемного расхода (объема) и температуры теплоносителя в трубопроводах с последующим вычислением массы теплоносителя, количества теплоты (тепловой энергии). Измерительные сигналы от первичных средств измерений поступают на тепловычислитель, который производит вычисление количества теплоты (тепловой энергии) и количества теплоносителя в соответствии с МИ 2412-97.
По структуре и функциональным признакам теплосчетчики относятся к измерительным системам вида ИС-1 по ГОСТ Р 8.596-2002. Тепловычислитель с присоединенными к нему по линиям связи первичными средствами измерений физических величин образуют измерительные каналы (ИК).
Теплосчетчики изготавливаются восьми модификаций SA-94/1, SA-94/1А, SA-94/2М, SA-94/2МА, SA-94/2, SA-94/2А, SA-94/3, SA-94/ЗА. Теплосчетчики модификаций с дополнительной буквой «А» в обозначении модификации имеют расширенный динамический диапазон измерения расхода.
Теплосчетчики модификаций SA-94/1 и SA-94/1А (общий вид представлен на фотографиях 1 и 2) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) в закрытых системах теплоснабжения или в открытой тупиковой системе горячего водоснабжения. В состав теплосчетчиков данных модификаций входят:
- тепловычислитель: измерительно-вычислительный блок (далее — ИВБ) — 1 шт.;
- первичное средство измерения объемного расхода: преобразователь расхода электромагнитный (далее — ПРЭ) — 1 шт.;
- первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1 — 1 компл.;
- первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 — до 2 шт.;
- линии связи.
Теплосчетчики модификаций SA-94/2М и SA-94/2МА (общий вид представлен на фотографиях 3 и 4) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) в закрытых системах теплоснабжения. Второй канал измерения расхода может использоваться для измерения количества теплоносителя (воды) в любом выбранном трубопроводе. В состав теплосчетчиков данных модификаций входят:
- тепловычислитель: ИВБ — 1 шт.;
- первичные средства измерения объемного расхода: ПРЭ — до 2 шт.;
- первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1 — 1 компл. и термопреобразователь сопротивления в соответствии с таблицей 2 — 1 шт.;
- первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 — до 2 шт.;
- линии связи.

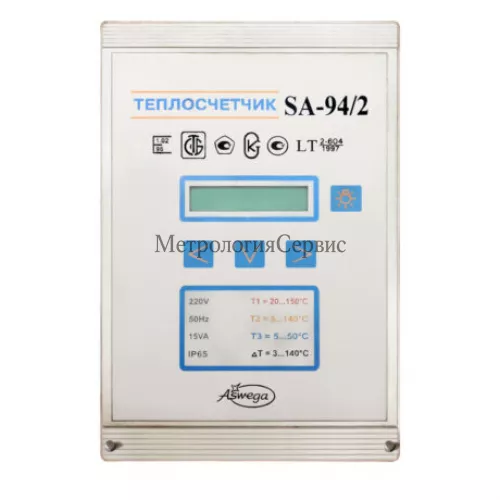

Теплосчетчики модификаций SA-94/2 и SA-94/2A (общий вид представлен на фотографиях 5 и 6) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) в открытых системах теплоснабжения. В состав теплосчетчиков данных модификаций входят:
- тепловычислитель: ИВБ — 1 шт.;
- первичные средства измерения объемного расхода: ПРЭ — 2 шт.;
- первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1 — 1 компл. и термопреобразователь сопротивления в соответствии с таблицей 2 — 1 шт.;
- первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 — до 2 шт.;
- линии связи.
Теплосчетчики модификаций SA-94/3 и SA-94/ЗА (общий вид представлен на фотографиях 7 и 8) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) как в открытых, так и в закрытых системах теплоснабжения (необходимая система определяется при заказе). В состав теплосчетчиков данных модификаций входят:
- тепловычислитель, ИВБ — 1 шт.;
- первичные средства измерения объемного расхода: ПРЭ — до 2 шт. и счетчик жидкости с унифицированным числоимпульсным выходным сигналом (третий ИК объемного расхода) в соответствии с таблицей 4 — 1 шт.;
- первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1 — 1 компл. и термопреобразователь сопротивления в соответствии с таблицей 2 — 1 шт.;
- первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 — до 3 шт.;
- линии связи.
Максимальная длина линии связи между ПРЭ и ИВБ не должна превышать 100 м.
