Назначение: для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых и открытых системах тепло/водоснабжения, а также для измерения объемного и массового расхода холодной питьевой воды и горячей воды.
Поверка теплосчетчиков СКМ-2
Принцип работы счетчика основан на измерении параметров теплоносителя (объема, температуры и давления) в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии путем обработки результатов измерений.
У счетчиков с ультразвуковыми преобразователями расхода ЭСДУ-01 измеряется время прохождения ультразвукового сигнала между датчиками по направлению потока теплоносителя и против него.
У счетчиков с электромагнитными преобразователями расхода ЭСДМ-01 измеряется электродвижущая сила, наведенная в электропроводящей жидкости (теплоносителе) и пропорциональная ее скорости движения при пересечении магнитного поля преобразователя расхода.

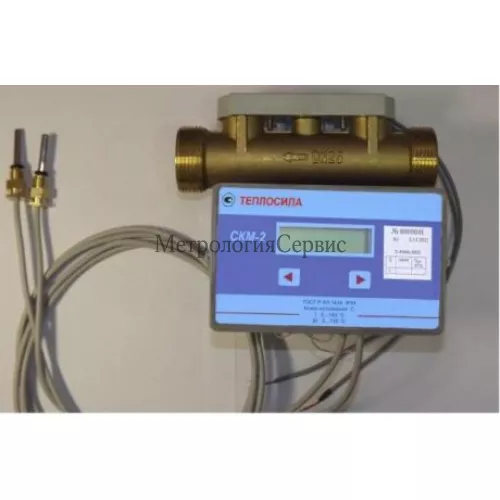

Счетчики состоят из тепловычислителя СКМ-2, преобразователей расхода ЭСДМ-01 или (и) ЭСДУ-01, комплектов датчиков температуры, датчиков давления.
В зависимости от исполнения в состав счетчиков могут входить:
- до пяти преобразователей расхода с выходным импульсным сигналом;
- до двух комплектов и до трех одиночных датчиков температуры Pt100 (100П) или Pt500 (500П) по ГОСТ 6651-2009;
- до пяти каналов измерения давления с входным токовым сигналом по ГОСТ 26.011-80. Счетчики могут измерять тепловую энергию и другие параметры жидкости одновременно в двух независимых системах теплоснабжения. Счетчики имеют несколько исполнений, обозначение и назначение которых представлены в таблице 1.
НАЗНАЧЕНИЕ |
Условное
обозначение |
Для измерения объема, массы, температуры жидкости |
U0 |
Для учета потребленной тепловой энергии |
Закрытая система теплоснабжения |
ПР в подающем трубопроводе |
U1, В1 |
ПР в обратном трубопроводе |
U2 |
ПР с центре системы отопления |
U3 |
Открытая система теплоснабжения или система горячего водоснабжения с циркуляцией |
ПР в подающем и обратном трубопроводах |
A1 |
А5 |
Для учета отпущенной или потребленной тепловой энергии |
Открытая или закрытая системы теплоснабжения |
ПР в подпиточном и обратном трубопроводах |
A2 |
ПР в подпиточном и подающем трубопроводах |
А4 |
Для тупиковых систем горячего водоснабжения |
А3 |
Для учета отпущенной тепловой энергии |
Открытая система теплоснабжения |
ПР в подпиточном, подающем и обратном трубопроводах |
А6 |
Программное обеспечение
Программное обеспечение является встроенным и не может быть модифицировано либо загружено через какой-либо интерфейс на уровне пользователя.
Основными функциями программного обеспечения являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерений, представление результатов измерений и вспомогательной информации, организация и управление интерфейсом пользователя.
Программное обеспечение проводит также ряд диагностических проверок после включения питания, а также периодическую диагностику во время работы.
Программное обеспечение не разделено на метрологически значимую и метрологически незначимую части, поэтому все программное обеспечение считается метрологически значимым и влияющим на метрологические характеристики СИ.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — уровень «А» в соответствии с МИ 3286-2010.
Обозначение ПО включает в себя его наименование и обозначение версии;
Структура ПО представлена в виде одного модуля;
ПО выполняет функции, необходимые для проведения измерений, отображения, хранения и передачи измеренных значений.
Способ хранения измеренных данных — в энергонезависимой памяти СИ;
ПО защищено от непредсказуемых физических воздействий, а также эффектов, обусловленных действиями пользователя.
Идентификация ПО СИ осуществляется с помощью интерфейса — по команде пользователя на дисплее СИ.
Защита от несанкционированной модификации и проверка целостности ПО осуществлена с помощью расчета и вывода на ЖКИ контрольной суммы CRC-16 и сравнением ее с номинальным значением.
Идентификационные данные программного обеспечения
Наименование
программного
обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационные номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПОСКМ-2 |
ПО СКМ2.1.07 |
Ver 1.07 |
41581 |
CRC-16 |
