Поверка тепловизора FLIR T1020

Name: Поверка тепловизора FLIR T1020
Brand: FLIR Systems
Price: 7000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

69555-17

Производитель / заявитель:

FLIR Systems

Методика поверки:

РТ-МП-3464-442-2017

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 7000 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка тепловизора FLIR T1020

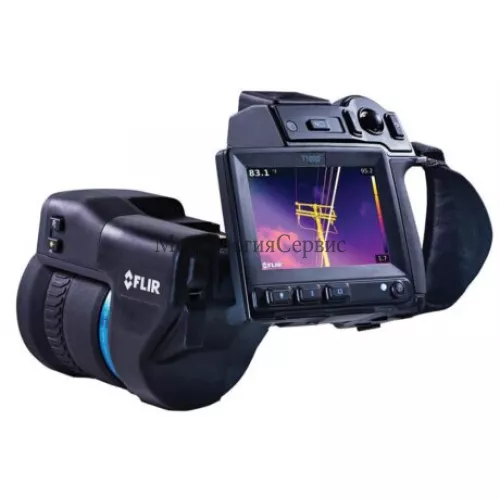

Тепловизор FLIR T1020 разработан для технической диагностики в промышленности и строительстве. Чувствительность тепловизора в два раза выше, чем у неохлаждаемых камер прошлых поколений с ик-матрицей 640 × 480 пикселей. Съёмные объективы с новой оптической системой OSX™ Precision HDIR. Поддерживаются широкоугольные и телескопические объективы. Настраиваемая фокусировка. Функции MSX и UltraMax. Прочный прорезиненный корпус. Поверка тепловизора FLIR T1020 проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.

Поверка тепловизора FLIR T1020

Инфракрасные тепловизоры FLIR T1020, FLIR T1030sc являются оптико-электронными измерительными приборами, принцип действия которых основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на ЖК-дисплее.

Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения инфракрасной камеры.

В инфракрасных камерах FLIR T1020, FLIR T1030sc предусмотрена возможность установки значения излучательной способности объекта, отличаются инфракрасные камеры FLIR T1020, FLIR T1030sc техническими характеристиками.

Корпус состоит из нескольких частей, соединенных пластиковыми защелками. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного доступа, при вскрытии корпуса пластиковые защелки ломаются.

Повышение эффективности работы

Инженеры компании FLIR при разработке T1020 старались сделать камеру удобной и эргономичной. Им это удалось. Для сенсорного экрана диагональю 4,3 дюйма предусмотрены различные уровни яркости, что позволяет использовать камеру даже при прямом солнечном свете. При сильных бликах может оказаться более удобным другой способ — нажатием кнопки отправить изображение на встроенный в камеру видоискатель высокого разрешения. Четыре программируемых кнопки и два варианта программируемых параметров измерения дают возможность быстро переключаться между часто используемыми настройками. Вращающийся на 120° оптический блок предоставляет полезное разнообразие углов обзора и полную свободу при съёмке. Помогает сохранить контроль в сложных условиях съёмки, обнаружить цели, расположенные вне зоны прямой видимости. Благодаря встроенному GPS и компасу к каждому изображению добавляются координаты местоположения, так что вам больше не придётся задаваться вопросом, где был сделан снимок.

Особенности тепловизора FLIR T1020

Разрешение 1024 × 768 HD, 786/432 пикселя
Чувствительность 0,02 °C
Частота кадров 30Гц
Наблюдение и измерение температуры от -40 до 2000 °C (-40 до 3632 °F)
Функция UltraMax удваивает разрешение до 2048 х 1536
Объектив OSX Precision HDIR обеспечивает повышенную точность с малым уровнем шума
Точность ±1% в основном диапазоне температур
Непрерывная автофокусировка и динамическая ручная фокусировка
Технология MSX объединяет полноценное инфракрасное изображение с видимыми в обычном спектре деталями
Интерфейсы Wi-Fi и Bluetooth для передачи видеопотока и отснятых роликов на устройства Apple или Android

Какая цена Поверка тепловизора FLIR T1020? Чтобы получить информацию о стоимости «Поверка тепловизора FLIR T1020», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу РТ-МП-3464-442-2017 «ГСИ. Инфракрасные камеры FLIR T1020, FLIR T1030sc. Методика поверки», утверждённому ФБУ «Ростест-Москва» 08 июня 2017 г. Основные средства поверки:

— эталонный излучатель — протяжённое чёрное тело ПЧТ 540/40/100, 2 разряда по ГОСТ Р 8.558-2009, в диапазоне от плюс 30 до плюс 95 °С; тепловой тест-объект с переменной щелью и тепловой тест-объект с метками, излучательная способность не менее 0,96; поворотный столик, точность задания угла 1°; измерительная линейка, длина 500 мм, ц.д. 1 мм;

— эталонные источники излучения в виде моделей черного тела 1 разряда по ГОСТ Р 8.558-2009 в диапазоне от плюс 5 до плюс 150 °С.

— эталонный пирометр полного и частичного излучения 1 разряда по ГОСТ Р 8.558-2009 в диапазоне от плюс 5 до плюс 150 °С.

— эталонные источники излучения в виде моделей черного тела 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от минус 40 до плюс 2000 °С 2 разряда.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки Техническая документация изготовителя «FLIR Systems AB»

Оптические характеристики и параметры изображения

ИК-датчик: 1024 x 768 (786 432 пикселей)

Тепловая чувствительностьЖ Менее 0,02 °C при температуре 30 °C

Поле обзораЖ 28 x 21°

Минимальная дистанция фокусировкиЖ 0,4 м

Частота кадровЖ 30 Гц

Спектральный диапазонЖ 7,5–14 мкм

4,3-дюймовый дисплей (цветной): 800 x 480 пикселей

Тип дисплея: Емкостный сенсорный экран

Автоориентация: Альбомная или портретная

Ручная настройка изображения: Линейная; можно настраивать уровень, диапазон, максимальные и минимальные значения

Режимы представления изображения

Режимы изображений: Термографический, термографический MSX, «Картинка в картинке», цифровая камера
Обычное изображение: Полноцветное
Инфракрасное изображение: Полноцветное
Поддержка технологии UltraMax™: Да

Измерения

Погрешность:

±1 °C (±1,8 °F) или ±1 % при 25 ?C (для температуры от 5 до 150 ?C)
±2 °C (±3,6 °F) или ±2 % показаний при 25 ?C (для температуры до 1200 ?C)

Температурный диапазон: От –40 до 2000 °C

Анализ измерений

Фотометр областей: 10

Область: 5 + 5 областей (прямоугольников и окружностей) с максимальными, минимальными и средними значениями

Предварительные настройки измерения: Отсутствие измерений, центральная точка, область с высокой температурой, область с низкой температурой, предварительная настройка пользователя 1 и предварительная настройка пользователя 2

Коррекция измерений: Излучательная способность, отраженная температура, относительная влажность, температура воздуха, расстояние до объекта, компенсация внешнего ИК-окна

Настройка

Цветовые палитры: «Железо», «Радужная», «Радужная интенсивная», «Горячий белый», «Горячий черный», «Арктическая», «Лава»

Носитель данных: Съемная карта памяти SD (класс 10)

Формат изображения: Стандартный JPEG-файл, включающий данные цифровой фотографии и измерений, на карте памяти

Интервальная съемка: Интервал от 15 с до 24 ч

Видеозапись и передача потокового видео

Радиометрическое ИК-видео: Запись радиометрических данных на карту памяти в режиме реального времени

Нерадиометрическое ИК-видео: Запись данных на карту памяти в формате H.264

Запись обычного видео: Запись данных на карту памяти в формате H.264

Радиометрическая потоковая передача ИК-видео: Радиометрическая потоковая передача видео через шину USB в режиме реального времени

Нерадиометрическая потоковая передача ИК-видео: Передача видео в формате H.264 через подключение Wi-Fi или шину USB

Видеовыход: Совместим со стандартом HDMI

Видео, тип разъема: HDMI, тип C

Дополнительные сведения

USB: Micro-USB, тип B. Обмен данными с компьютером, а также устройствами под управлением iOS и Android

Аккумулятор: Перезаряжаемый литий-ионный аккумулятор

Время работы от батареи: Более 2,5 ч при температуре 25 °C и стандартном режиме использования

Система зарядки: Встроена в камеру

Питание от внешнего источника: Адаптер переменного тока: входное напряжение 90–260 В перем. тока, 50/60 Гц. Питание от бортовой сети транспортного средства напряжением 12 В , подключение с помощью кабеля со стандартным разъемом (приобретается дополнительно)

Управление питанием: Автоматическое выключение питания через настраиваемый пользователем промежуток времени (5–20 мин) или неавтоматическое завершение работы

Температура хранения Диапазон: От –40 до 70 °C

Вес: 1,9 кг
