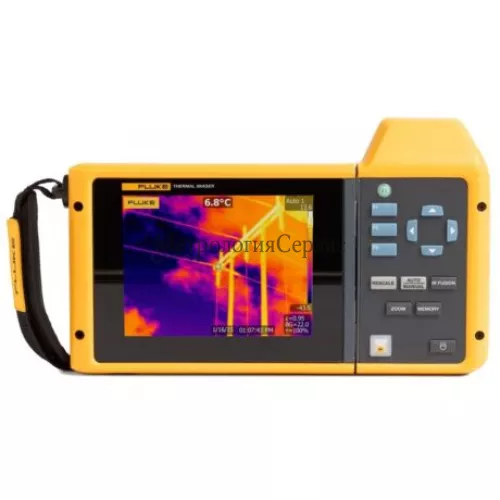

Тепловизор Fluke TiX580 — прибор экспертного класса, оснащённый ИК-датчиком с разрешением 640×480. Режим SuperResolution повышает разрешение конечных снимков в четыре раза, до 1280×960 пикселей. Поверка тепловизора Fluke TiX580 проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Нетрадиционная для тепловизоров форма корпуса обеспечивает непрерывную съёмку объекта контроля с разных ракурсов. Вы можете полностью сосредоточиться на экране: тепловизор Fluke TiX580 удерживается левой рукой, а правая остаётся свободной для изменения направления съёмки. Блок камеры закреплён на шарнире и свободно вращается на 240°. Кнопки управления размещены под пальцами правой руки. Запястный ремень не допускает выскальзывания прибора.
Дисплей с диагональю 5,7 дюйма обеспечивает на 150% большую область осмотра, чем стандартные экраны большинства обычных тепловизоров. Вы сможете рассмотреть мельчайшие подробности тепловизионного снимка прямо в процессе работы.
Сенсорное управление ёмкостного типа позволит регулировать настройки одним касанием, а также управлять аналитическими функциями и средствами обработки изображения.
Высокое качество снимков тепловизор Fluke TiX580 обеспечивает с помощью:
• встроенного дальномера и режима LaserSharp, выполняющего автоподстройку резкости; • функции MultiSharp, совмещающей на одном снимке наиболее чёткие изображения объектов, находящихся на разных расстояниях в зоне обзора; • улучшенной ручной фокусировки, которой вы можете пользоваться при необходимости.
Встроенная в тепловизор цифровая камера и поддержка технологии IR-Fusion обеспечивают автоматическое совмещение ИК и видимого изображений. В отличие от младших моделей, у TiX580 режим AutoBlend работает непрерывно. Уровень совмещения видимого и инфракрасного изображений динамически регулируется, обеспечивая высокое качество картинки в реальном времени.
Широкий угол обзора 34°x24° позволяет использовать тепловизор Fluke TiX580 для съёмки сравнительно крупных объектов без дополнительных объективов.
Наименьшая дистанция фокусировки составляет 15 см, позволяя также выполнять детальную макросъёмку, например, при тестировании электронных устройств, контролируя степень нагрева компонентов плат.
Сменные объективы устанавливаются без дополнительной калибровки и значительно расширяют возможности тепловизора при съёмке удалённых или особо крупных объектов.
Совместимость с ПО MATLAB® и LabVIEW® позволяет пользователям интегрировать данные с камеры с инфракрасными видео и изображениями для использования при выполнении научно-исследовательского анализа.
Какая цена Поверка тепловизора Fluke TiX580? Чтобы получить информацию о стоимости «Поверка тепловизора Fluke TiX580», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется по документу МП 64011-16 «Тепловизоры инфракрасные Fluke моделей TiX500, TiX520, TiX560. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2015 г.
Основные средства поверки:источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные 1-го, 2-го разрядов по ГОСТ 8.558-2009 с диапазоном воспроизводимых температур от минус 20 до плюс 1200 °С.Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Параметр | Значение |
Основные характеристики
|
|
Пространственное разрешение (IFOV) со стандартным объективом | 0,93 мрад, D:S 1065:1 |
Разрешение чувствительного элемента | 640 x 480 (307 200 пикселей) |
Режим повышенного разрешения SuperResolution | Да, реализован в камере и в программном обеспечении. Многократная съемка и совмещение данных для 4-кратного увеличения количества пикселей и создания изображения с разрешением 1280 x 960 |
Система фокусировки MultiSharp™ | Да, резкое изображение объектов на переднем плане и удаленных объектов во всей зоне обзора. |
Автоматическая фокусировка LaserSharp® | Да, для стабильно резких изображений. В каждом. Отдельном. Случае. |
Лазерный дальномер | Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает значение на экране |
Усовершенствованная ручная фокусировка | Да |
Сенсорный экран (емкостный) | Ландшафтный ЖК-дисплей диагональю 5,7 дюйма (14,4 см), 640 x 480 |
Прочная эргономичная конструкция | Поворачивающийся на 240° (шарнирный) объектив |
Цифровое увеличение | 2x, 4x и 8x |
Измерение температуры
|
|
Диапазон измеряемых температур (не калибруется ниже –10 °C) | от -20 до +800 °C (от -4 до +1472 °F) |
Точность | ±2 °C или 2 % (при номинальной температуре 25 °C, выбирается большее значение) |
Тепловая чувствительность (тепловой эквивалент шума NETD)* | <=0,05 °C при температуре объекта 30 °C (50 мK) |
Коррекция коэффициента излучения на экране | Да (по значению и по таблице) |
Температурная компенсация отражения фона на экране | Да |
Подстройка коэффициента передачи на экране | Да |
Линейный маркер в реальном масштабе времени | Да |
Возможность беспроводного соединения
|
|
С ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через WiFi к ЛВС (при наличии) | |
Совместимость с приложением Fluke Connect® | Да, достаточно подключить тепловизор к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования |
ПО Fluke Connect Assets, поставляемое по заказу | Да, привяжите изображения к оборудованию и создавайте наряды на производство работ. Можно легко сравнить разные типы измерений (механические, электрические или ИК-снимки), выполненные на одном участке. |
Мгновенная выгрузка в систему Fluke Connect | Да, достаточно установить соединение между тепловизором и сетью WiFi здания, и полученные снимки будут автоматически передаваться в систему Fluke Connect для просмотра на смартфоне или ПК |
Совместимость с приборами Fluke Connect | Да, тепловизор подключается к беспроводной сети, выбирает приборы, поддерживающие Fluke Connect, и выводит результаты их измерений на свой экран. Одновременная поддержка пяти соединений. |
ПО Fluke Connect SmartView для стационарных ПК | Да |
Технология IR-Fusion®
|
|
Да, добавляет различимые в видимом спектре подробности к инфракрасному изображению
|
|
Режим AutoBlend™ | Постоянная подстройка средствами ПО |
Режим Picture-In-Picture (PIP): «Картинка в картинке» | ИК 100%, 75%, 50%, 25% |
Встроенная цифровая камера (диапазон видимого света) | 5 Мп |
Объективы
|
|
Пространственное разрешение (IFOV) | 0,93 мрад, D:S 1065:1 |
Зона обзора | 34° (Г) x 24° (В) |
Минимальное расстояние фокусировки | 15 см (примерно 6 дюймов) |
Технология IR-Fusion® | Режимы отображения «Картинка в картинке» и полноэкранный |
Уровень и интервал
|
|
Регулируемый уровень/диапазон сенсорного экрана | Да. Диапазон и уровень легко настраиваются простым прикосновением к экрану |
Быстрое автоматическое переключение между ручным и автоматическим режимами | Да |
Быстрая автоматическая смена масштаба в ручном режиме | Да |
Минимальный диапазон (в ручном режиме) | 2,0 °C (3,6 °F) |
Минимальный диапазон (в автоматическом режиме) | 3,0 °C (5,4 °F) |
Хранение данных и получение изображений
|
|
Возможности увеличения емкости памяти | Сменная карта памяти micro SD 4 ГБ, встроенная флеш-память 4 ГБ, возможность сохранения на USB-накопитель, загрузка в облачное хранилище Fluke для длительного хранения. |
Форматы файлов изображений | Без радиометрических данных (.bmp, .jpeg) или с полными радиометрическими данными (.is2); для анализа содержимого файлов без радиометрических данных (.bmp, .jpg) специальное ПО не требуется |
Просмотр содержимого памяти | Просмотр в виде миниатюр и в полный размер |
Программное обеспечение | ПО Fluke Connect SmartView с полным набором функций для анализа и составления отчетов с доступом к системе Fluke Connect |
Экспорт данных в файлы с помощью ПО SmartView® в форматах | Растровые изображения (.bmp), GIF, JPEG, PNG, TIFF |
Голосовая аннотация | Максимальное время записи для одного изображения — 60 секунд, возможно прослушивание записи на тепловизоре; гарнитура Bluetooth прилагается |
IR-PhotoNotes™ | Да (5 изображений) |
Расширенные текстовые аннотации | Да. В том числе стандартные ярлыки, а также программируемые пользователем режимы |
Запись видео | В стандартном формате и с радиометрическим данными |
Форматы данных видео | Без радиометрических данных (MPEG-кодирование в формате .AVI) и с полными радиометрическими данными (.IS3) |
Дистанционный просмотр изображений на дисплее | Да, трансляция изображения с дисплея тепловизора на ПК, смартфон или на ТВ-монитор. Через USB, точку доступа или сеть WiFi в программное обеспечение Fluke Connect на ПК; через точку доступа WiFi в приложение Fluke Connect на смартфоне или через HDMI на ТВ-монитор |
Работа в режиме с дистанционным управлением | Да, при помощи ПО Fluke Connect SmartView для стационарных ПК или приложения Fluke Connect для мобильных устройств |
Автоматическая регистрация (температура и интервал) | Да |
Инструментальные средства MATLAB® и LabVIEW® | Эти программные платформы объединяют данные, видео и снимки в ИК-диапазоне с тепловизора для последующего анализа и использования при проведении опытно-конструкторских работ |
Батарея
|
|
Батареи (сменные, заряжаемые) | Две литиево-ионных «интеллектуальных» батареи с пятисегментным светодиодным индикатором для отображения уровня заряда |
Время работы от батареи | 2–3 часа от одной батареи (фактическое время работы зависит от настроек и режима использования) |
Время заряда батареи | 2,5 часа до полного заряда |
Способ заряда аккумуляторной батареи | Двухсекционное зарядное устройство или заряд батарей непосредственно в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
Энергосбережение | Выбираемые пользователем режимы пониженного энергопотребления и выключения |
Цветовые палитры
|
|
Стандартные палитры | 8: «Горячий металл», сине-красная, высококонтрастная, янтарная, янтарная инверсная, жидкий металл, градации серого, градации серого инверсная |
Сверхконтрастные палитры Ultra Contrast™ | 8: «Горячий металл» Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, янтарная инверсная Ultra, жидкий металл Ultra, градации серого Ultra, градации серого инверсная Ultra |
Общие характеристики
|
|
Частота кадров | Исполнение с частотой 60 Гц или 9 Гц |
Лазерный указатель | Да |
Светодиодная подсветка (фонарик) | Да |
Цветовая сигнализация (сигнализация температуры) | Высокая температура, низкая температура, изотермы (в пределах диапазона) |
Измерение температуры в центральной точке | Да |
Температура пятна | Маркеры горячих и холодных зон |
Задаваемые пользователем маркеры зон | 3 задаваемых пользователем маркера зон |
Центральный прямоугольник | Расширяемый-сужаемый прямоугольник измерений с отображением МИН-МАКС-СРЕД температуры |
Спектральный диапазон ИК | от 7,5 до 14 мкм (длинноволновый) |
Диапазон рабочих температур | от –10 до +50 °C (от 14 до 122 °F) |
Температура хранения | от –20 до +50 °C (от –4 до 122 °F) без батарей |
Относительная влажность | от 10 до 95 % (без конденсации) |
Безопасность | Защита от перенапряжения категории II, степень загрязнения 2 по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) |
Электромагнитная совместимость | Базовая электромагнитная обстановка по ГОСТ Р МЭК 61326-1-2014 CISPR 11: Группа 1, Класс A |
Соответствие техническим стандартам Австралии (RCM) | ГОСТ Р МЭК 61326-1-2014 |
Соответствие нормам Федеральной комиссии по связи США | CFR 47, часть 15 подчасть B |
Вибростойкость | 0,03 g2/Гц (3,8 g), 2,5 g по ГОСТ 28203-89 (МЭК 68-2-6-82) |
Ударопрочность | 25 g по ГОСТ 28215-89 (МЭК 68-2-29-87) |
Падение с высоты | 25 g, ГОСТ 28215-89 (МЭК 68-2-29-87)/конструкция допускает падение с высоты 1 м (3,3 фута) со стандартным объективом |
Габариты (В x Ш x Д) | 27,3 x 15,9 x 9,7 см (10,8 x 6,3 x 3,8 дюйма)/1,54 кг (3,4 фунта) |
Масса (с батареей) | 1,04 кг (2,3 фунта) |
Степень защиты корпуса | IP54 согласно IEC 60529 / ГОСТ 14254-96 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
Гарантия | Два года (стандартная), возможны соглашения о расширенной гарантии |
Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальной амортизации) |
Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
