Услуга - Поверка термоанемометра CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115

Номер в ГРСИ РФ:

60867-15

Производитель / заявитель:

KIMO Instruments

Методика поверки:

МП 60867-15

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 2700 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка термоанемометра CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115

Назначение: для измерений температуры окружающего воздуха, скорости воздушного потока, а также для преобразования измеренных сигналов в аналоговые выходные сигналы постоянного тока или напряжения (CTV110, CTV210).

Поверка термоанемометра CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115

Принцип действия приборов при измерении температуры окружающего воздуха основан на измерении сигналов (электрического сопротивления или термо-ЭДС) поступающих в электронный блок от первичных преобразователей (зондов), пропорциональных измеряемой температуре.

Принцип действия приборов при измерении скорости воздушного потока термоане-мометрическим способом основан на измерении тока, которым нагревается термистор, помещенный в воздушный поток. Принцип действия приборов при измерении скорости тахо-метрическим способом основан на тахометрическом принципе преобразовании скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, вращение который приводит в действие восьмиполюсной круглый магнит.

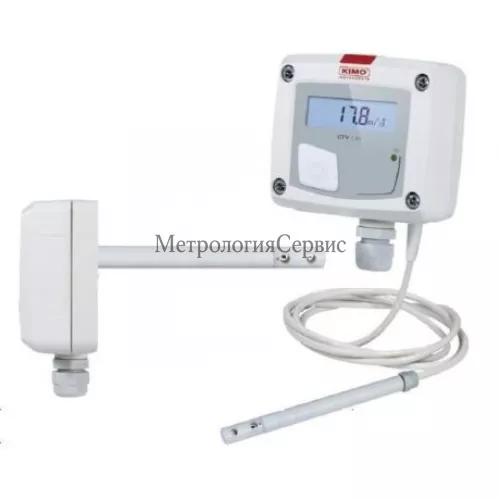

Термоанемометры моделей CTV110 являются переносными микропроцессорными приборами с внешним первичным измерительным преобразователем в пластиковой защитной оболочке. Для измерений температуры используется чувствительный элемент (ЧЭ) типа Pt100 по ГОСТ 6651-2009. Приборы выполнены в пластиковом корпусе, и состоят из электронного блока. На лицевой панели приборов размещён выход для подключения кабеля типа USB-mini/DIN. Приборы могут изготавливаться с дисплеем или без него. Внутри защитного корпуса размещены клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, а также DIP-переключатели, позволяющие менять диапазоны измерений температуры и скорости воздушного потока, а также единицу измерения температуры.

Термоанемометры моделей CTV210 являются переносными микропроцессорными приборами с внешним первичным измерительным преобразователем и состоят из электронного блока в пластиковом корпусе. Для измерения температуры используется чувствительный элемент (ЧЭ) типа Pt100. Приборы могут изготавливаться без дисплея или с дисплеем. На лицевой панели приборов размещены кнопки регулирования. Внутри защитного корпуса размещен выход для подключения кабеля типа USB-mini/DIN, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, а также DIP-переключатели, позволяющие менять тип и диапазон выходных аналоговых сигналов. Внешние первичные измерительные преобразователи изготавливаются в стальной защитной оболочке различной конструкции.

Термоанемометры моделей LV110, LV111, LV117 являются портативными микропроцессорными приборами с возможностью отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и базового внешнего стального тахометрического («зонд-клыльчатка») первичного измерительного преобразователя с термистором типа NTC. Термоанемометры моделей LV110, LV111, LV117 различаются друг от друга конструкцией первичных преобразователей.

Термоанемометры модели LV130 являются портативными микропроцессорными приборами с автономным питанием и возможностью отображения измеряемых параметров на жидкокристаллическом дисплее. Приборы состоят из электронного блока со встроенным тахометрическим («зонд-клыльчатка») первичным измерительным преобразователем используемого термистор типа NTC.

Термоанемометры моделей VT110, VT115 являются портативными микропроцессорными приборами с возможностью отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и базового внешнего стального термоанемометрического («обогреваемая струна») первичного измерительного преобразователя с термистором типа NTC. Термоанемометры моделей VT110, VT115 различаются друг от друга конструкцией первичных преобразователей.

Какая цена Поверка термоанемометра CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115? Чтобы получить информацию о стоимости «Поверка термоанемометра CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документом МП 60867-15 «Термоанемометры моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115. Методика поверки», утвержденным ФГУП «ВНИИМС», 02.12.2014 г.

Основные средства поверки:

установка аэродинамическая измерительная ЭМС-01/60 с диапазоном воспроизведения скорости воздушного потока от 0,1 до 60 м/с, с погрешностью ±(0,01 + 0,001Vi) м/с (номер по Госреестру 34647-07);
Термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3, диапазон воспроизводимых температур: -80…+300 °С, нестабильность поддержания заданной температуры ±(0,004.0,02) °С
цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50…+650 °С; пределы допускаемой основной абсолютной погрешности: ±(0,03 + ед. мл. разряда) °C (в диапазоне: -50…+400 °С); ±(0,06 + ед. мл. разряда) °C (в диапазоне: св.+400.. .+650 °С);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Г осреестр № 52489-13).

Сведения о методах измерений

приведены в соответствующем разделе руководства по эксплуатации на приборы.

Нормативные и технические документы, устанавливающие требования к термоанемометрам моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Техническая документация фирмы KIMO Instruments, Франция.
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений воздушного потока.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Параметры	CTV110
Диапазон измеряемых температур, °С	от 0 до плюс 50
Пределы допускаемой погрешности ( )	±(0,25 °С + 0,3 % (от измеряемой величины))

Параметры	CTV110
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009	Pt100
Класс допуска по ГОСТ 6651-2009	1/3 B
Диапазон выходных аналоговых электрических сигналов: — постоянного тока, мА: — напряжения постоянного тока, В:	4-20; 0-10
Диапазон измерений скорости воздушного потока, м/с:	от 0,1 до 5; от 0,1 до 10; от 0,1 до 15; от 0,1 до 20; от 0,1 до 30
Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с: — в диапазоне от 0,1 до 3 м/с: — в диапазоне от 3,1 до 30 м/с:	±(3 % (от измеряемой величины) +0,05); ±(3 % +0,2)
Разрешающая способность дисплея прибора	0,1 °С; 0,1 м/с
Масса, г	164
Г абаритные размеры электронного блока, мм	109x90x46
Длина первичного преобразователя, мм, не более	300
Диаметр первичного преобразователя, мм, не более	13
Длина кабеля первичного преобразователя, м	2
Напряжение питания, В	24
Рабочие условия эксплуатации: — температура окружающей среды, °С: — относительная влажности воздуха, %	от 0 до плюс 50 до 95
Примечания: ( -погрешность нормирована вместе с первичным преобразователем.

Основные технические характеристики термоанемометров модели CV210

Параметры	CTV210
Диапазон измеряемых температур, °С	от 0 до плюс 50
Пределы допускаемой Погрешности ( )	±(0,25 °С + 0,3 % (от измеряемой величины))
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009	Pt100

Параметры	CTV210
Класс допуска по ГОСТ 6651-2009	1/3 B
Диапазон выходных аналоговых электрических сигналов: — постоянного тока, мА: — напряжения постоянного тока, В:	0-20, 4-20; 0-5, 0-10
Диапазон измерений скорости воздушного потока, м/с:	от 0,1 до 5 (зонд с шарообразным наконечником); от 0,15 до 30
Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с: — в диапазоне от 0,1 до 5 м/с (зонд с шарообразным наконечником): — в диапазоне от 0,15 до 3 м/с: — в диапазоне от 3,1 до 30 м/с:	±(3 % (от измеряемой величины) + 0,05) ±(3 % +0,03); ±(3 % + 0,1)
Разрешающая способность дисплея прибора	0,1 °С; 0,01 м/с
Масса, г	320
Г абаритные размеры электронного блока, мм	125x115x59,2
Г абаритные размеры первичного преобразователя, длинахдиаметр, мм	300x8; 300x85 (зонд с шарообразным наконечником)
Длина кабеля первичного преобразователя, м	2
Напряжение питания, В	24; 115-230
Рабочие условия эксплуатации: — температура окружающей среды, °С: — относительная влажности воздуха, %	от 0 до плюс 50 до 95
Примечания: ( -погрешность нормирована вместе с первичным преобразователем.

Основные технические характеристики термоанемометров моделей LV110, LV111, LV117

Параметры	LV110, LV111, LV117
Диапазон измеряемых температур, °С	от минус 20 до плюс 80
Пределы допускаемой погрешности измерения температуры, °С:	±(0,3 °С + 0,4 % (от измеряемой величины))
Диапазон измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с: — преобразователь тахометрический диаметром 14 мм: — преобразователь тахометрический диаметром 70 мм: — преобразователь тахометрический диаметром 100 мм:	от 0,8 до 25; от 0,4 до 30; от 0,3 до 30

Параметры	LV110, LV111, LV117
Пределы допускаемой погрешности канала измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с:
— преобразователь тахометрический диаметром 14 мм: — в диапазоне от 0,8 до 3 м/с: — в диапазоне от 3,1 до 25 м/с:	±(3 % +0,1); ±(1 % +0,3)
— преобразователь тахометрический диаметром 70 мм: — в диапазоне от 0,4 до 3 м/с: — в диапазоне от 3,1 до 30 м/с:	±(3 % +0,1); ±(1 % +0,3)
— преобразователь тахометрический диаметром 100 мм: — в диапазоне от 0,3 до 3 м/с: — в диапазоне от 3,1 до 30 м/с:	±(3 % +0,1); ±(1 % +0,3)
Разрешающая способность дисплея прибора	0,1 °С; 0,01 м/с
Масса, г	390
Г абаритные размеры электронного блока, мм	147,9x76,7x34,2
Напряжение питания, В	6 (4 алкалиновые батареи типа LR03)
Рабочие условия эксплуатации: — температура окружающей среды, °С: — относительная влажности воздуха, %	от 0 до плюс 50 до 95

Основные технические характеристики термоанемометров модели LV130

Параметры	LV130
Диапазон измеряемых температур, °С	от 0 до плюс 50
Пределы допускаемой погрешности измерения температуры, °С:	±(0,3 °С + 0,4 % (от измеряемой величины))
Диапазон измерений скорости воздушного потока, м/с:	от 0,3 до 30
Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с: — в диапазоне от 0,3 до 3 м/с: — в диапазоне от 3,1 до 25 м/с:	±(3 % +0,1); ±(1 % +0,3)
Разрешающая способность дисплея прибора	0,1 °С; 0,01 м/с
Масса, г	390

Параметры	LV130
Г абаритные размеры электронного блока, мм	293,2x106,1x34,2
Напряжение питания, В	6 (4 алкалиновые батареи типа LR03)
Рабочие условия эксплуатации: — температура окружающей среды, °С: — относительная влажности воздуха, %	от 0 до плюс 50 до 95

Основные технические характеристики приборов моделей VT110, VT115

Параметры	VT110, VT115
Диапазон измеряемых температур, °С	от минус 20 до плюс 80
Пределы допускаемой погрешности измерения температуры, °С:	±(0,3 °С + 0,3 % (от измеряемой величины))
Диапазон измерений скорости воздушного потока, м/с:	от 0,15 до 30
Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с: — в диапазоне от 0,15 до 3 м/с: — в диапазоне от 3,1 до 30 м/с:	±(3 % +0,05); ±(3 % +0,2)
Разрешающая способность дисплея прибора	0,1 °С; 0,01 м/с
Масса, г	250
Г абаритные размеры электронного блока, мм	147,9x76,7x34,2
Напряжение питания, В	6 (4 алкалиновые батареи типа LR03)
Рабочие условия эксплуатации: — температура окружающей среды, °С: — относительная влажности воздуха, %	от 0 до плюс 50 до 95
