Заказать Поверка термометра сопротивления платинового вибропрочного ТСПВ-1.1
Термометры сопротивления платиновые вибропрочные ТСПВ предназначены для измерений температуры в диапазоне от минус 80°С до 500 °С. Термометры модификаций ТСПВ-1, ТСПВ-2, ТСПВ-3 соответствуют требованиям, предъявляемым к эталонам 3-го разряда по ГОСТ 8.558-2009; термометры модификаций ТСПВ-1.1,ТСПВ-2.1, ТСПВ-3.1 — рабочие повышенной точности с индивидуальной градуировочной характеристикой. Поверка термометра сопротивления платинового вибропрочного ТСПВ-1.1 проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Поверка термометра сопротивления платинового вибропрочного ТСПВ-1.1
Принцип действия термометров платиновых вибропрочных ТСПВ заключается в использовании температурной зависимости электрического сопротивления платины.

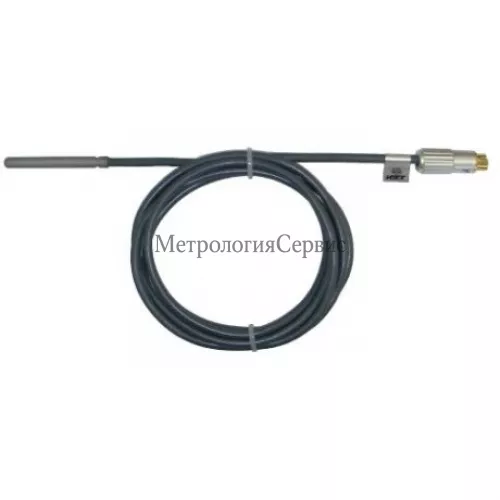

Термометры сопротивления платиновые вибропрочные ТСПВ состоят из чувствительного элемента (ЧЭ), защитного корпуса из нержавеющей стали и четырехжильного кабеля. ЧЭ представляет собой платиновый резистор с двумя выводами, к каждому из которых привариваются (припаиваются) по два высокотемпературных удлиняющих провода. К удлиняющим проводам припаивается кабель, служащий для подключения термометра к электроизмерительной аппаратуре. Свободное пространство внутри защитного корпуса заполнено порошком оксида алюминия. Кабель закреплён и уплотнён герметично в верхнем конце защитного корпуса. Термометр может быть оснащён рукояткой.
Термометры модификаций ТСПВ-1, ТСПВ-2, ТСПВ-3 изготавливаются из платины с температурным коэффициентом сопротивления не менее 0,00391; в термометрах модификаций ТСПВ-1.1, ТСПВ-2.1, ТСПВ-3.1 используется платина с температурным коэффициентом сопротивления не менее 0,00384. Термометры сопротивления платиновые вибропрочные ТСПВ градуируются индивидуально с применением процедур и приёмов описания связи температуры с относительным сопротивлением чистой платины, установленных в температурной шкале МТШ-90.
Назначение термометра сопротивления платинового ТСПВ-1.1:
Термометр сопротивления платиновый ТСПВ-1.1 применяется для аттестация испытательного оборудования:
- климатических камер;
- сушильных шкафов;
- камер тепла и холода;
- печей;
- автоклавов.
Основные метрологические и технические характеристики термометров сопротивления платиновых вибропрочных ТСПВ приведены в таблице.
Тип термометра/ характеристика |
ТСПВ-1 |
ТСПВ-2 |
ТСПВ-3 |
ТСПВ-1.1 |
ТСПВ-2.1 |
ТСПВ-3.1 |
Диапазон измеряемых температур, °С |
-80.. .200 |
-80.300 |
-80.500 |
-80.200 |
-80.300 |
-80.500 |
Номинальное сопротивление, RTt, Ом |
10; 25; 100 |
Абсолютная доверительная погрешность при доверительной вероятности 95 %, °С |
0,02+0,00005 • |t|, где t — измеряемая температура |
± 0,1 |
Длина защитного корпуса, мм |
50. 550 |
Диаметр защитного корпуса, мм |
4; 5; 6 |
Масса, с кабелем длиной 1,5 м, кг, не более |
0,5 |
Электрическое сопротивление изоляции, МОм, не менее |
100 при температуре 20 °С; 50 при температуре 200 °С; 25 при температуре 300 °С; 15 при температуре 500 °С |
Время термической реакции, с, не более |
40 |
Измерительный ток, мА |
1±0,1 |
Рабочие условия |
Температура окружающего воздуха: от минус 50 °С до 50 °С. Давление: 101,3±10 кПа.
Влажность воздуха не более 80 % |
По условиям эксплуатации термометры соответствуют климатическим условиям УХЛ4 по ГОСТ 15150-69 |
По устойчивости к воздействию вибрации термометры соответствуют группе N3 по ГОСТ Р 52931-2008 |
Термометры в транспортной таре устойчивы к воздействию температуры окружающего воздуха от минус 50 °С до 50 °С и влажностью до 98% при 35 °С |
Вероятность безотказной работы термометров за 1000 ч или 50 циклов нагрев-охлаждение от (25±5) °С до верхней температуры рабочего диапазона при доверительной вероятности р=0,8 -не менее 0,95
Срок службы термометров — не менее 5 лет |
Примечание — допускается изготовление термометров сопротивления платиновых вибропрочных ТСПВ с диапазонами измеряемых температур, находящимися внутри диапазонов, указанных в таблице.
Какая цена Поверка термометра сопротивления платинового вибропрочного ТСПВ-1.1? Чтобы получить информацию о стоимости «Поверка термометра сопротивления платинового вибропрочного ТСПВ-1.1», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
