Поверка термометра сопротивления платиновых вибропрочных эталонных ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3

Name: Поверка термометра сопротивления платиновых вибропрочных эталонных ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3
Brand: ООО НПП ЭЛЕМЕР
Price: 31200 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка термометра сопротивления платиновых вибропрочных эталонных ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3

Номер в ГРСИ РФ:

65421-16

Производитель / заявитель:

ООО НПП ЭЛЕМЕР

Методика поверки:

НКГЖ.408717.340МП

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 31200 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка термометра сопротивления платиновых вибропрочных эталонных ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3

Назначение: для измерений температуры жидких и газообразных сред в диапазоне от минус 200 до плюс 450 °С, а также как рабочие эталоны единицы температуры 2-го и 3-го разрядов при поверке рабочих средств измерений температуры.

Поверка термометра сопротивления платиновых вибропрочных эталонных ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3

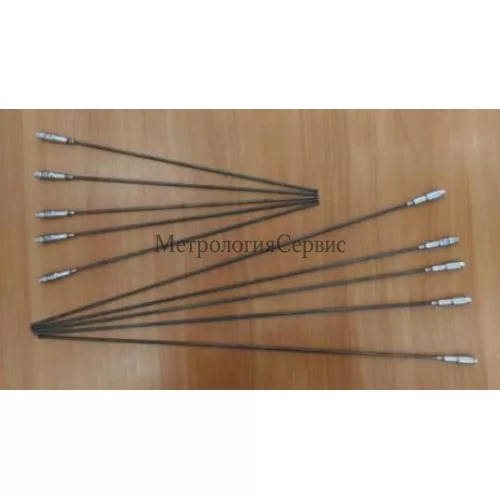

Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометра является чувствительный элемент (ЧЭПТ), представляющий собой резистор, в виде спирали из платиновой проволоки, размещенной в канале керамического каркаса. К каждому концу спирали приварены по два отрезка платинородиевой проволоки, идущих к разъему в головке термометра.

Корпус защитной арматуры термометра выполнен в виде металлической трубки, на которой закреплена головка с разъемом для подсоединения электроизмерительной аппаратуры. Трубка с ЧЭПТ и выводами заполнена порошком оксида алюминия.

Измерение сопротивления термометра осуществляется по четырех проводной схеме. Термометр имеет четыре вывода — два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов — произвольный.

Модификации ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3 отличаются диапазоном измерений температуры и длиной погружной части.

По устойчивости к климатическим воздействиям термометры соответствуют виду климатического исполнения УХЛ 4 по ГОСТ 15150-69.

По устойчивости к механическим воздействиям при эксплуатации термометры соответствуют группе исполнения N 3 по ГОСТ Р 52931-2008.

Какая цена Поверка термометра сопротивления платиновых вибропрочных эталонных ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3? Чтобы получить информацию о стоимости «Поверка термометра сопротивления платиновых вибропрочных эталонных ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу НКГЖ.408717.340МП «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 февраля 2016 г.

Основные средства поверки:

термометр цифровой эталонный ТЦЭ-005/М2: диапазон измерений от 0 до 375 Ом, погрешность ±10-5 • Яизм;
набор однозначных мер электрического сопротивления термостатированный типа МС3050Т: номинальное сопротивление: 10 Ом, погрешность: ±0,0001%; 25, 100, 150 Ом, погрешность: ±0,0002%;
прецизионный термометрический мост F700B: погрешность измерений отношения сопротивлений 10-6;
термометр сопротивления платиновый ЭТС-25: диапазон измерений: от -50 до +660 °С, погрешность от ±0,001 до ±0,008 °С;
ампула тройной точки воды: воспроизводимая температура 0,01 °С, погрешность ±0,2 мК;
ампулы реперных точек: ртути (Hg), погрешность ±0,2 мК; галлия (Ga), погрешность ±0,2 мК; индия (In), погрешность ±0,5 мК; олова (Sn), погрешность ±0,3 мК; цинка (Zn), погрешность ±0,5 мК.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ Р 8.571-98. ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки;
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1 и 2 разрядов. Общие технические требования;
Технические условия ТУ 4211-120-13282997-2013. «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ-4Г-2, ПТСВ-3Г-3, ПТСВ-8-3».

Наименование характеристики	Значение характеристики
Модификации	ПТСВ-9-2	ПТСВ-10-2	ПТСВ-11-2	ПТСВ-12-3
Диапазон измерений температуры, °С	от-200 до +450	от -50 до + 450	от -50 до +232	от -50 до +450
Номинальное сопротивление при 0 °С, Ом	100
Допустимое отклонение номинального сопротивления, Ом, не более	0,2
Разряд по ГОСТ 8.558-2009	2			3
Нестабильность после выдержки в течение 5 ч при температуре верхнего и нижнего пределов измерений	0,004			0,007
Относительное сопротивление в точке, не менее плавления галлия WTOoa	1,11795
тройной точки ртути WrrHg	0,844235
100 °С W100	1,3924
Пределы допускаемой доверительной абсолютной погрешности при доверительной вероятности 0,95, в диапазоне, °С от -200 до -50 °С	±0,02
выше -50 до 0 °С	±0,02			±0,03
выше 0 до +150 °С	±0,01			±0,02
выше +150 до +230 °С	±0,02			±0,03
выше +230 до +450 °С	±0,02		—	±0,04
Рекомендуемый измерительный ток, мА	1
Показатель тепловой инерции, с, не более	9
Электрическое сопротивление изоляции между выводами и корпусом ПТСВ при температуре окружающей среды (20±5) °С и относительной влажности воздуха (60±15) %, МОм, не менее при температуре 0 °С	100
при температуре 450 °С	100
Г абаритные размеры, мм общая длина	595±5		395±5
длина погружаемой части	550±5		350±5
диаметр головки	12±0,5
диаметр погружаемой части	4±0,2
Масса, кг, не более	0,047		0,036

Наименование характеристики	Значение характеристики
Модификации	ПТСВ-9-2 ПТСВ-10-2 ПТСВ-11-2 ПТСВ-12-3
Условия эксплуатации: температура окружающего среды, °С относительная влажность воздуха, %, не более атмосферное давление, кПа	20,0±5,0 80 100±4
Средняя наработка на отказ, ч	1000
Средний срок службы, лет	5
Примечание: 1) ЧЭПТ без защитной арматуры имеет габаритные размеры (длина х диаметр): (64±1) мм х (2,8±0,2) мм, длина погружаемой части — (54±1) мм.
