Назначение: для измерения температуры жидких, газообразных и сыпучих сред, не разрушающих их защитную арматуру, а также твердых поверхностей, во взрывобезопасных и взрывоопасных зонах.
Поверка термопреобразователя сопротивления TR, TF

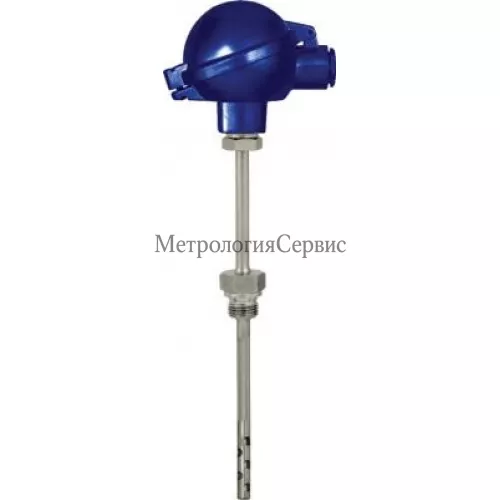

Принцип действия термопреобразователей сопротивления основан на свойстве платины, изменять свое сопротивление с изменением температуры. Термопреобразователи сопротивления могут иметь обычную жесткую конструкцию, представляющую собой трубку из нержавеющей стали, завальцованную с одного конца, на другой конец трубы навинчена головка с контактными винтам. Или же термопреобразователи имеют гибкую конструкцию -представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией — Mi кабель, внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент из платиновой проволоки или платиновой пленки, напыленной на подложку, соединяется при помощи выводов с клеммной головкой, закрепленной на защитном корпусе (оболочке), или же внутренние проводники выведены через уплотнение в наружной части защитного корпуса (оболочки). Материал защитного корпуса -нержавеющая сталь, сплавы хастеллой, монель, инконель, титан, другие специальные материалы и сплавы. Термопреобразователи модификаций TR20, TR21-A-xP, TR21-A-xR, TR21-B-xP, TR21-B-xR, TR21-С-xP, TR21-С-xR, TR22-B, TR25 имеют защитные гильзы особой формы, позволяющие устанавливать их на оборудование с повышенными требованиями по стерильности процесса. У термопреобразователей модификаций TR50, TR58, TF44, предназначенных для измерения температуры поверхности, чувствительный элемент вмонтирован в контактный блок. Термопреобразователи модификации TR95 являются многозонными. Термопреобразователи серии TR имеют 42 модификации, серии TF — 7 модификаций, отличающиеся конструктивным исполнением, номинальным сопротивлением при 0 °С и диапазоном измеряемых температур.
Расшифровка обозначений модификаций
- TR21-A-xP (где х — буквы Z, B или W),
- TR21-A-xR (где х — буквы Z, B или W),
- TR21-B-xP (где х — буквы Z, B или W),
- TR21-B-xR (где х — буквы Z, B или W),
- TR21-C-xP (где х — буквы Z, B или W),
- TR21-C-xR (где х — буквы Z, B или W),
Расшифровка:
P |
Pt100 |
R |
Pt1000 |
Z |
Без взрывозащиты |
В, W |
Взрывозащищенное исполнение |
TR31-x-z-P (где х — цифра 3 или буква К; z — буквы Z, B или W), TR31-x-z-S (где х — цифра 3 или буква К; z — буквы Z, B или W), цифры 2, 3 или 4), цифры 2, 3 или 4), буквы B или W; z — цифры 2, 3 или 4), буквы B или W; z — цифры 2, 3 или 4)
Расшифровка:
P |
Pt100 |
S |
Pt1000 |
3 |
электрическое подключение через резьбовой разъем |
К |
электрическое подключение через кабель |
Z |
Без взрывозащиты |
В, W |
Взрывозащищенное исполнение |
TR33-Z-Px (где х TR33-Z-Sx (где х Расшифровка:
P |
Pt100 |
S |
Pt1000 |
2 |
2-проводная схема подключения |
3 |
3-проводная схема подключения |
4 |
4-проводная схема подключения |
TR34-x-Pz (где х TR34-x-Sz (где х Расшифровка:
P |
Pt100 |
S |
Pt1000 |
Z |
Без взрывозащиты |
В, W |
Взрывозащищенное исполнение |
2 |
2-проводная схема подключения |
3 |
3-проводная схема подключения |
4 |
4-проводная схема подключения |
