Услуга - Поверка тестера волоконно-оптического РУБИН

Номер в ГРСИ РФ:

63628-16

Производитель / заявитель:

ООО НПП ИТС

Методика поверки:

ГОСТ Р 8.720-2010

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 15600 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка тестера волоконно-оптического РУБИН

Назначение: для измерения средней мощности оптического излучения, генерирования стабилизированного оптического излучения, определения затухания оптических сигналов в одномодовых и многомодовых волоконных световодах.

Поверка тестера волоконно-оптического РУБИН

Принцип действия тестеров основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический сигнал с известной длиной волны, созданный при помощи лазерного диода излучателя, установленного на одном конце объекта, или собственным источником данного объекта исследования, проходит через объект исследования и поступает на установленный на другом конце объекта фотодиод измерителя, в котором оптический сигнал преобразуется в электрический. Электрический сигнал усиливается и с помощью АЦП преобразуется в цифровой код, который обрабатывается микроконтроллером. На индикатор выводится значение величины средней мощности или уровень средней мощности оптического сигнала на выходе. По разности уровней на входе и выходе объекта оценивается затухание оптического сигнала.

Конструктивно тестеры состоят из источника оптического излучения и измерителя мощности, которые могут находиться в одном корпусе (моноблочное исполнение), или в отдельных корпусах.

Источники оптического излучения тестеров при исполнении в отдельных корпусах в зависимости от длины волны оптического излучения и типа волоконных световодов имеют следующие модификации:

для одномодовых волоконных световодов (ОМ ВС): РУБИН-101, РУБИН-102, РУБИН-103, РУБИН-123;
для многомодовых волоконных световодов (ММ ВС): РУБИН-104, РУБИН-105, РУБИН-106;
для одномодовых (ОМ ВС) и многомодовых (ММ ВС) волоконных световодов: РУБИН-107.

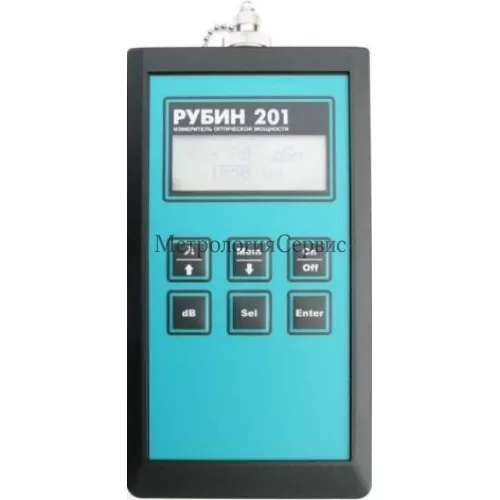

Измерители мощности тестеров при исполнении в отдельных корпусах в зависимости от диапазона измерения мощности, спектрального диапазона и длины волны калибровки имеют следующие модификации: РУБИН-201, РУБИН-201А, РУБИН-202.

Тестеры моноблочного исполнения в зависимости от характеристик источника оптического излучения и измерителя мощности, предназначенные для работы по двум волоконным световодам, имеют следующие модификации:

для ОМ ВС: РУБИН-021 А, РУБИН-031;
для ММ ВС: РУБИН-021Б;
для ММ ВС: ОМ ВС — РУБИН-041.

Тестеры моноблочного исполнения в зависимости от характеристик источника оптического излучения и измерителя мощности, предназначенные для работы по одному волоконному световоду, имеют следующие модификации:

для ОМ ВС: РУБИН-501 А
для ММ ВС: РУБИН-501Б.

Элементы настройки измерительной части тестеров (кроме мод. РУБИН-501) конструктивно защищены от несанкционированного проникновения шильдиком, выполненным методом шелкографии на специальной двухслойной самоклеящейся пленке, наклеиваемой на винты и скрепляющие верхнюю и нижнюю части корпуса прибора. Шильдик при попытке несанкционированного вскрытия повреждается. Элементы настройки измерительной части тестера РУБИН-501 конструктивно защищены от несанкционированного проникновения пломбой в виде специальной этикетки на основе литой ПВХ пленки, наклеиваемой на винты, расположенные в отсеке для элементов питания и скрепляющие верхнюю и нижнюю части прибора. Этикетки при попытке несанкционированного вскрытия повреждается.

Какая цена Поверка тестера волоконно-оптического РУБИН? Чтобы получить информацию о стоимости «Поверка тестера волоконно-оптического РУБИН», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документом ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».

Перечень эталонов, применяемых при поверке:

рабочий эталон единицы средней мощности в ВОСП «РЭСМ-В»: от 10 до 10 Вт, ПГ± 3 %, (850 ± 5) нм, (1310 ± 5) нм, (1490 ± 5) нм, (1550 ± 5) нм, (1625 ± 5) нм;
спектральная установка МДР-204: от 600 до 1700 нм, ПГ ±1 нм.

Сведения о методах измерений

приведены в разделе 6 документов РВПИ.204419.001 РЭ «Тестеры волоконно-оптические РУБИН. Моноблоки. Руководство по эксплуатации», РВПИ.204415.001 РЭ «Измерители оптической мощности. Руководство по эксплуатации» и РВПИ.204123.002 РЭ «Источники оптического излучения. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к тестерам волоконно-оптическим РУБИН

ГОСТ 8.585-2013 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки».
ТУ 6658-002-67456293-2015. Тестеры волоконно-оптические РУБИН. Технические условия».

Наименование характеристики	Значение
1	2
Длина волны оптического излучения источника
оптического излучения, нм
— модификация РУБИН-101	1310+20
— модификация РУБИН-102	1550±20
— модификация РУБИН-103	1310+20, 1550±20
— модификация РУБИН-104	850±20, 1300±20
— модификация РУБИН-105	850±20

1	2
— модификация РУБИН-106	1300±20
— модификация РУБИН-107	850±20, 1300+20, 1310+20, 1550±20
— модификация РУБИН-123	1310+20, 1490±20, 1550±20
— модификация РУБИН-021 А	1310+20, 1550±20
— модификация РУБИН-021Б	850±20, 1300+20
— модификация РУБИН-031	1310+20, 1490±20, 1550±20
— модификация РУБИН-041	850±20, 1300+20, 1310+20, 1550±20
— модификация РУБИН-501А	1310+20
— модификация РУБИН-501Б	1300+20
Мощность непрерывного оптического излуче
ния на выходе источника оптического излуче
ния, дБм, не менее	минус 6
Нестабильность мощности оптического излу-
чения на выходе источника оптического излу
чения:
— в течение 15 минут непрерывной работы, дБ,
не более	0,1
— в течение 4 часов непрерывной работы, дБ,
не более	0,2
Спектральный диапазон измерителей мощности,	нм
— модификация РУБИН-201	от 800 до 900, от 1270 до1650
— модификация РУБИН-201А	от 1270 до1650
— модификация РУБИН-202	от 1270 до1650
— модификация РУБИН-021 А	от 1270 до1650
— модификация РУБИН-021Б	от 800 до 900, от 1270 до 1350
— модификация РУБИН-031	от 1270 до1650
— модификация РУБИН-041	от 800 до 900, от 1270 до 1350,
	от 1270 до 1650
— модификация РУБИН-501А	от 1270 до1650
— модификация РУБИН-501Б	от 1270 до1350
Длина волны калибровки измерителей мощности, нм
— модификация РУБИН-201	850±10, 1310±10, 1550±10
— модификация РУБИН-201А	1310±10, 1550±10
— модификация РУБИН-202	1310±10, 1550±10
— модификация РУБИН-021 А	1310±10, 1550±10
— модификация РУБИН-021Б	850±10, 1300±10
— модификация РУБИН-031	1310±10, 1490±10, 1550±10
— модификация РУБИН-041	850±10, 1300±10, 1310±10, 1550±10
— модификация РУБИН-501А	1310±10
— модификация РУБИН-501Б	1300±10
Диапазон измерений измерителей мощности, Вт	;дБм)
— модификация РУБИН-201	9 3 от 10 до 2-10? (от минус 60 до плюс 3)*
— модификация РУБИН-201А	от 10-7 до 10-3 (от минус 40 до 0)
— модификация РУБИН-202	от 3-10-7 до 10-2 (от минус 35 до плюс 10)
— модификация РУБИН-021 А	от 10-9 до 2-10-3 (от минус 60 до плюс 3)
— модификация РУБИН-021Б	от 10-8 до 2-10-3 (от минус 60 до плюс 3)*
— модификация РУБИН-031	от 10-9 до 2-10-3 (от минус 60 до плюс 3)

1	2
— модификация РУБИН-041 — модификация РУБИН-501А — модификация РУБИН-501Б	9 3 от 10 до 2-10? (от минус 60 до плюс 3)* от 10-8 до 10-3 (от минус 50 до 0) от 10-8 до 10-3 (от минус 50 до 0)
Примечание:*) Для измерителей РУБИН-201, РУБИН-021 Б, РУБИН-041, нижний предел диапазона измерений в спектральном диапазоне (800 — 900) нм на длине волны калибровке 8 3 850±10 меньше на 10 дБ и составляет от 10 до 2-10? (от минус 50 до 3), Вт (дБм)
Пределы допускаемой основной относительной погрешности измерения средней мощности на длинах волн калибровки измерителей мощности, % (дБ)	±12 (0,5)
Пределы допускаемой дополнительной погрешности измерения средней мощности на длинах волн калибровки от изменения температуры окружающей среды на каждые 10 °С, % (дБ)	±2,4 (0,1)
Пределы допускаемой погрешности измерения относительных уровней мощности, % (дБ)	±5 (0,2)
Время установления рабочего режима, мин, не более	5
Время непрерывной работы, ч, не менее	8
Напряжение питания, В	от 2,2 до 3,6
Г абаритные размеры: — источника оптического излучения, мм, не более — измерителей мощности, мм, не более — тестера в моноблочном исполнении, мм, не более	85x45x180 85x45x180 85x45x180
Масса: — источника оптического излучения, кг, не более — измерителей мощности, кг, не более — тестера в моноблочном исполнении, кг, не более	0,7 0,7 0,7
Масса тестера в упаковке, кг, не более	1,5
Условия эксплуатации: — температура окружающей среды, °С относительная влажность окружающей среды при температуре 35°С, % — атмосферное давление, кПа	от минус 10 до 40 до 98 от 84,0 до 106,0
Среднее время наработки на отказ, ч, менее	2000
