Услуга - Поверка тестеров средств радиосвязи CMA180

Номер в ГРСИ РФ:

59968-15

Производитель / заявитель:

Rohde & Schwarz GmbH & Co. KG

Методика поверки:

МП РТ 2204-2014

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 14000 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка тестеров средств радиосвязи CMA180

Назначение: для измерений амплитудночастотных характеристик сигналов, параметров их модуляции, а также воспроизведения смодулированных и модулированных сигналов.

Поверка тестеров средств радиосвязи CMA180

Принцип действия тестеров средств радиосвязи CMA180 основан на комбинации в одном приборе функционалов анализатора спектра с гетеродинным переносом исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналоговоцифрового преобразователя (АЦП) с блоком цифровой обработки, а также генератора сигналов с системой цифровой фазовой автоподстройки частоты и квадратурным модулятором с источником модулирующих колебаний на основе цифро-аналогового преобразователя (ЦАП). В низкочастотной области предусмотрена возможность прямой работы АЦП и ЦАП для анализа и генерации сигналов звукового диапазона частот. Для измерений больших уровней мощности используется встроенный отключаемый аттенюатор.

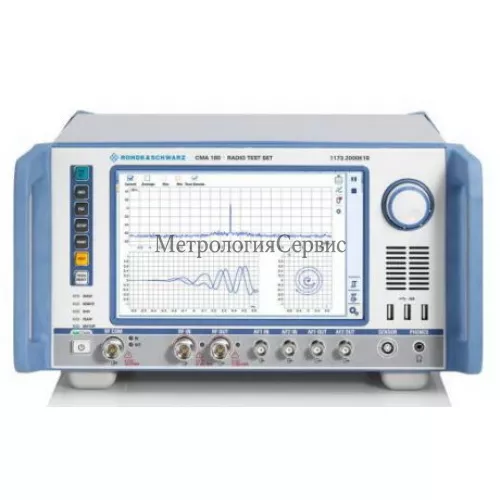

Конструктивно тестеры средств радиосвязи CMA180 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную и низкочастотную части и управляющий компьютер.

Тестеры систем радиосвязи CMA180 работают под управлением встроенного компьютера с операционной системой Windows и специализированного программного обеспечения. Тестеры систем радиосвязи позволяют проводить измерения в ручном и автоматическом (по интерфейсам USB, GPIB, LAN) режимах.

Тестеры систем радиосвязи CMA180 имеют следующие опции:

CMA-B110B — генератор модулирующих сигналов произвольной формы;
CMA-B690A/B690M — генератор опорной частоты повышенной точности;
CMA-B612А — интерфейс GPIB;
CMA-K120 — опция анализатора спектра.

Программное обеспечение

Для управления режимами работы тестеров средств радиосвязи CMA180 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее — ПО) «CMA Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с тестерами CMA180 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Метрологически значимая часть ПО тестеров средств радиосвязи CMA180 и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CMA Firmware
Номер версии (идентификационный номер) ПО	Версия 1.0.11
Цифровой идентификатор ПО	—
Другие идентификационные данные, если имеются	—

Какая цена Поверка тестеров средств радиосвязи CMA180? Чтобы получить информацию о стоимости «Поверка тестеров средств радиосвязи CMA180», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу «Тестеры средств радиосвязи CMA180. Методика поверки» МП РТ 2204-2014, утвержденному ФБУ «Ростест-Москва» 15 декабря 2014 г.

Основные средства поверки:

Наименование средства поверки	Требуемые технические характеристики средства поверки		Рекомендуемое средство поверки
Наименование средства поверки	Пределы измерений	Пределы допускаемой погрешности	Рекомендуемое средство поверки
Стандарт частоты	Частота выходных сигналов 5 МГц, 10 МГц	±5x10-10 за 1 год	Стандарт частоты рубидиевый GPS -12RG
Частотомер универсальный	Диапазон частот от 0,001 Гц до 100 МГц	±5x10-10 с внешней опорной частотой за 1 год	Частотомер универсальный CNT-90XL
Анализатор спектра	от 100 кГц до 3 ГГц (от минус 120 до 15) дБмВт Демодуляция АМ,ЧМ	±1x10-6 ±(0,3.. .0,4) дБ Уровень фаз. шумов минус 134 дБн/Гц ±0,3 %	Анализатор спектра FSW8
Генератор сигналов	от 100 кГц до 3 ГГц (от минус 100 до 10) дБмВт	Уровень фаз. шумов минус 122 дБн/Гц	Генератор сигналов SMB100A
Усилитель мощности (вспомогательный)	от 1 M^ до 1 ГГц до 100 Вт		Усилитель BBA100A
Калибратор АМ/ЧМ	от 4 до 425 МГц Ка: от 0 до 100% Fд: от 5 Гц до 1 МГц	±0,4 % ±0,3 %	Калибратор SMBV-AM-FM
Измеритель мощности	от 0 до 3 ГГц от 2*10-3 до 1х102 мВт	±0,1 дБ	Преобразователь измерительный NRP-Z51
Аттенюатор	от 0 до 2 ГГц ослабление 30 дБ до 100 Вт	±0,1 дБ	Аттенюатор фиксированный RBU100
Анализатор спектра низкочастотный	от 10 Гц до 100 кГц от 1 мВ до 5 В	±0,5 % Кг менее 0,01 %	Анализатор спектра UPV

Генератор

сигналов

низкочастотный

от 10 Гц до 100 кГц от 1 мВ до 10 В

±0,5 %

Кг менее 0,01 %

Анализатор спектра UPV c опцией B1

Анализатор

цепей

от 100 кГц до 3 ГГц КСВН: от 1,05 до 10

± 5 %

Анализатор цепей векторный ZNC3

Сведения о методах измерений

Сведения о методиках (методах) измерений содержатся в документе “Тестеры средств радиосвязи CMA180. Руководство по эксплуатации”.

Нормативные и технические документы, устанавливающие требования к тестерам средств радиосвязи CMA180

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.

Диапазон установки опорных уровней мощности	RF IN	(от минус 36 до 20) дБмВт
	RF COM	(от минус 13 до 50) дБмВт
Динамический диапазон относительно уровня опорной мощности при полосе пропускания 1 кГц, не менее	от 1 МГц до 2 ГГц	95 дБ
	от 2 ГГц до 3 ГГц	90 дБ
Уровень фазовых шумов на несущей частоте 1 ГГц при отстройке от несущей 10 кГц, не более		минус 110 дБн/Гц
Пределы допускаемой абсолютной погрешности измерения уровня		±1 дБ
Уровень гармонических искажений относительно несущей, не более		минус 30 дБ
Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов относительно несущей, не менее	от 0,1 МГц до 2 ГГц	минус 55 дБ
	от 2 ГГц до 3 ГГц	минус 45 дБ
Уровень остаточных сигналов комбинационных частот, не более		минус 90 дБмВт
Диапазон измерения коэффициента амплитудной модуляции Кам		от 0 до 100 %
Диапазон модулирующих частот для АМ		от 10 Гц до 21 кГц
Пределы допускаемой абсолютной погрешности измерения коэффициента амплитудной модуляции		± 1 %
Диапазон измерения девиации частоты		от 0 до 96 кГц
Диапазон модулирующих частот для ЧМ		от 10 Гц до 21 кГц
Пределы допускаемой погрешности измерения девиации частоты Fд		± (0,01 xFд + 30 Гц)
Диапазон модулирующих частот при измерении коэффициента гармоник огибающей		от 100 Гц до 10,5 кГц
Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник огибающей		± 0,5 %
Предел допускаемого значения КСВН входа RF IN		1,5; волновое сопротивление 50 Ом
Тип выходного разъема		N «розетка»

Параметры генератора низкочастотного

Диапазон частот	от 20 Гц до 21 кГц
Разрешение по частоте	1 Гц
Диапазон установки значений уровня выходного сигнала	от 10 мВ до 5 В
Дискретность установки уровня выходного сигнала	0,1 %

Пределы допускаемой относительной погрешности установки уровня	± 1,5 %
Коэффициент гармоник выходного сигнала, не более	0,025 %
Тип выходного разъема	BNC «розетка», выходное сопротивление не более 4 Ом

Параметры анализатора низкочастотного

Диапазон частот вольтметра	от 50 Гц до 20 кГц
Диапазон измеряемых значений уровня входного сигнала	от 1 мВ до 30 В
Разрешение по уровню	0,1 %
Пределы допускаемой относительной погрешности измерения уровня	± 1,5 %
Диапазон частот измерителя коэффициента гармоник	от 100 Гц до 10 кГц
Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник	± 1 %
Тип входного разъема	BNC «розетка», входное сопротивление не менее 100 кОм

Условия эксплуатации и массогабаритные характеристики

Рабочие условия применения	Температура: (от 5 до 45) 0С Относительная влажность воздуха: (от 30 до 90) % при +25 0С
Хранение/транспортирование	Температура: (от минус 25 до 60) 0С Относительная влажность воздуха: не более 70 % при температуре 35 0С
Напряжение и частота питающей сети	(230+23) В; (50±0,5) Гц
Потребляемая мощность	Не более 100 Вт
Масса, не более	13 кг
Геометрические размеры (ширинахвысотахглубина)	361 мм х 195 мм х 351 мм
Время прогрева	30 мин
