Назначение: для измерений объёма светлых нефтепродуктов (бензин, керосин, дизельное топливо и др., далее -топливо), с вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

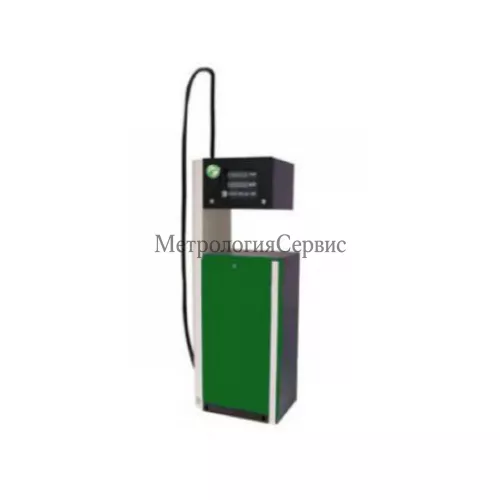

Поверка топливораздаточных колонок СЕВЕР
Принцип действия колонок состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в измеритель объема топлива, из которого, через шланг с раздаточным краном, поступает в бак транспортного средства.
В колонках реализован прямой метод измерений — непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее — отсчетное устройство) колонки, на цифровом индикаторе (шкале) которого индицируется количество отпущенного топлива, его цена и стоимость.
Колонки осуществляют прием (подачу) топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана и/или при включении насоса перед выдачей дозы колонки.
Колонки состоят из:
- рамы;
- гидравлического блока;
- отсчетного устройства:
- Север-4К, производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- ЭКО (ЭКО-2, ЭКО-4, ЭКО-6, ЭКО-8), производства ООО «АМС», Россия;
- стрелочного производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- крана раздаточного.
Гидравлический блок состоит из:
- насоса НП-60, производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- газоотделителя ГП-60, производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- моноблока ZYB-50A, ZYB-80A, производства «Zhejiang Maide Mashune Co., Ltd,» Китай;
- генератора импульсов FBCGQ-3, производства «Zhejiang Datian Machine Co., Ltd.», Китай;
- датчика импульсов МЕ 01-05-05 и МЕ 01-08, производства «ELTOMATIC», Дания;
- измерителя объема Bennett RSJ-50, производства «Zhejiang Maide Masine Co., Ltd.», Китай и ПЖ 4х125 производства ООО «АЗС СПЕЦСЕРВИС», Россия;
Электромагнитного клапана:
- mSF-20 или mSF-25, производства «Zhejiang Maide Masine Co., Ltd.», Китай;
- DV1050Ex, производства «Zhejiang Maide Masine Co., Ltd.», Китай;
- ASCO, производства ASCO NUMATICS, США Структурная схема обозначения колонок в других документах и при заказе:
- Колонка топливораздаточная «СЕВЕР» Х1Х2Х3-Х4 Х5, где «СЕВЕР» — обозначение типа колонки;
Программное обеспечение
Колонки имеют встроенное программное обеспечение (ПО), которое осуществляет подсчет и индикацию количества выданного топлива на указателе разового учёта.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен пломбой (для отсчетного устройства Север-4К) или стикером (для отсчетного устройства ЭКО), паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО
Таблица 1 — Идентификационные данные ПО |
|
|
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Север-4К |
|
ЭКО |
Номер версии (идентификационный номер) ПО |
2ххх |
|
1ххх |
Цифровой идентификатор ПО |
-* |
|
-* |
где х принимает значения от 0 до 9
* — Данные недоступны, так как данное ПО не может быть модифицировано, загружено или |
прочитано через какой-либо интерфейс после опломбирования |
|
|
