Назначение: для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 220, 330 и 500 кВ.
Поверка трансформатора напряжения антирезонансных однофазных НАМИ
Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы НАМИ антирезонансные, однофазные с дополнительными обмотками для защиты. Внутренняя изоляция — масляная, внешняя — фарфоровая (полимерная).
Трансформаторы изготавливаются с тремя вторичными обмотками: двумя основными (для учета электроэнергии в системах АИИСКУЭ и измерения и защиты) и одной дополнительной (для цепей релейной защиты).

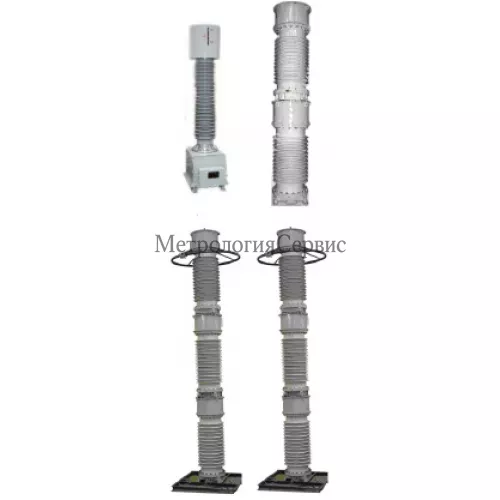

Трансформаторы выпускаются в четырех модификациях, отличающихся номинальным напряжением первичной обмотки и конструктивными особенностями.
Трансформаторы НАМИ-110 имеют герметичную конструкцию и состоят из активной части (сердечника и обмоток), размещенной в герметичном баке, и изоляционной фарфоровой (полимерной) покрышки с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла. Трансформаторы заполнены трансформаторным маслом марки ГК.
На баке расположены: коробка низковольтных зажимов, крюки для подъема, пробка для взятия пробы масла, пробка для слива масла, два заземляющих зажима и табличка трансформатора.
В коробке низковольтных зажимов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного присоединения коробка с выводами вторичных обмоток.
Трансформаторы НАМИ-220, НАМИ-330, НАМИ-500 имеют каскадную конструкцию и состоят из двух (НАМИ-220) или трех (НАМИ-330, НАМИ-500) ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформаторов имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет также компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с крышкой с прорезью для визуального контроля уровня масла. На уровень масла в трансформаторе указывает верхняя гофра компенсатора давления. Трансформаторы заполнены трансформаторным маслом марки ГК.
