Услуга - Поверка трансформатора тока измерительного ТТ-В, ТТ-А, ТТ-Аv, ТТ-Р

Номер в ГРСИ РФ:

60939-15

Производитель / заявитель:

ООО АСТЕР

Методика поверки:

ГОСТ 8.217-2003

Межповерочный интервал:

12 лет

Стоимость оказания услуг:

от 2000 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка трансформатора тока измерительного ТТ-В, ТТ-А, ТТ-Аv, ТТ-Р

Назначение: для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Поверка трансформатора тока измерительного ТТ-В, ТТ-А, ТТ-Аv, ТТ-Р

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

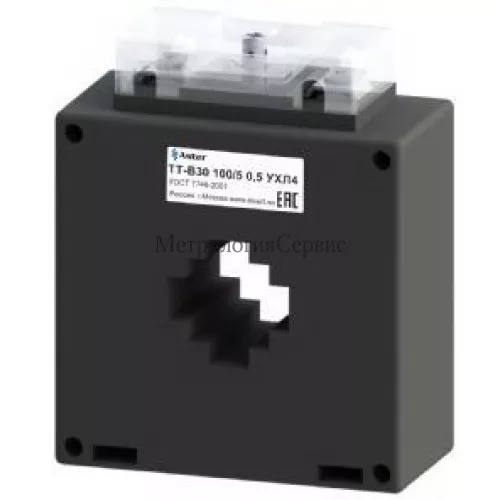

Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой, в модификации ТТ-Р используется разъемный кольцевой магнитопровод, заключенный в изолирующий корпус из самозатухающего пластика. В модификациях ТТ-Р, ТТ-В в качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов. Модификации ТТ-А, ТТ-Ау в качестве первичной обмотки имеют встроенную шину.

Транформаторы имеют одну вторичную обмотку для измерения.

Трансформаторы тока модификации ТТ-Р с разъемным магнитопроводом применяются для монтажа на работающих сетях. Их конструкция позволяет вести монтаж без отсоединения шин и, при особой необходимости, без отключения напряжения.

Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.

Какая цена Поверка трансформатора тока измерительного ТТ-В, ТТ-А, ТТ-Аv, ТТ-Р? Чтобы получить информацию о стоимости «Поверка трансформатора тока измерительного ТТ-В, ТТ-А, ТТ-Аv, ТТ-Р», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в паспорте «Трансформаторы тока измерительные ТТ-В, ТТ-А, ТТ-Ау, ТТ-Р. 3414-003-40059233-2015 ПС».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным ТТ-В, ТТ-А, ТТ-Ау, ТТ-Р

ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
ТУ 3414-003-40059233-2015 «Трансформаторы тока измерительные ТТ-В, ТТ-А, ТТ-Ау, ТТ-Р. Технические условия».

Наименование параметров	Модификации трансформаторов
	ТТ-B ТТ-A ТТ-Av ТТ-P
Номинальное напряжение трансформатора_И_ном_, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота напряжения сети fном, Гц	50
Номинальный первичный ток трансформатора I1ном, А	100-5000	5-1000	100-5000
Номинальный вторичный рабочий ток I2ном, А	5
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos 2 = 0,8, В •А	5, 10, 15	5 10 ,	2,5-30
Класс точности	0,2S; 0,2; 0,5S; 0,5		0,2; 0,5; 0,5; 1
Номинальный коэффициент безопасности вторичной обмотки, КБном	5
Испытательное одноминутное напряжение частотой 50 Гц, кВ
Масса, кг, не более	2,7 0,7 4,5

Наименование
параметра

Серия

ТТ-В

ТТ- А

ТТ- Аи

ТТ-Р

Модификация

ТТ-В30

ТТ-

В60

ТТ-

В80

ТТ-

В100

ТТ-

B120

TT-

Aи

TT-

P30

TT-

P80

TT-

P80/
2

TT-

P12 0

TT-

0₀ P4

Габаритные размеры ВхШхГ, мм

98x75x42

127x101x42

157x128x42

154x144x42

220x191x42

103x87x120

115x90x40

150x115x32

150x145x32

190x145x32

245x186x40

Размер окна, ВxШ, мм

31x31

62x51

82x55

102x65

124x65

—

21x32

50x80

81x81

80x121

72x147

Максималь-ный диаметр кабеля, мм

125

—
