Услуга - Поверка трансформатора тока ТОЛ-10-I-8 У2, ТОЛ-10-I-12 У2, ТОЛ-10-IМ-34 УХЛ2

Номер в ГРСИ РФ:

79103-20

Производитель / заявитель:

A.Kruss Optronic GmbH

Методика поверки:

ГОСТ 8.217-2003

Межповерочный интервал:

4 года

Стоимость оказания услуг:

от 2000 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка трансформатора тока ТОЛ-10-I-8 У2, ТОЛ-10-I-12 У2, ТОЛ-10-IМ-34 УХЛ2

Назначение: для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Поверка трансформатора тока ТОЛ-10-I-8 У2, ТОЛ-10-I-12 У2, ТОЛ-10-IМ-34 УХЛ2

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

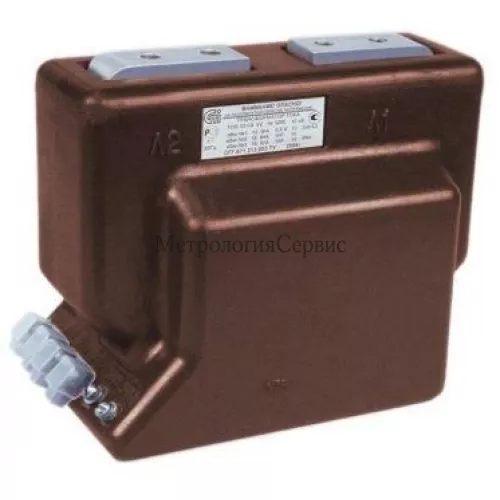

Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.

Маркировка выводов первичной и вторичных обмоток — рельефная, выполненная компаундом при заливке трансформаторов в форму.

Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.

Трансформаторы тока выпущены в следующих модификациях ТОЛ-10-1-8 У2, ТОЛ-10-1-12 У2, ТОЛ-10-1М-34 УХЛ2, которые отличаются друг от друга значениями номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузкой.

Программное обеспечение

отсутствует.

Какая цена Поверка трансформатора тока ТОЛ-10-I-8 У2, ТОЛ-10-I-12 У2, ТОЛ-10-IМ-34 УХЛ2? Чтобы получить информацию о стоимости «Поверка трансформатора тока ТОЛ-10-I-8 У2, ТОЛ-10-I-12 У2, ТОЛ-10-IМ-34 УХЛ2», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТОЛ-10-1-8 У2, ТОЛ-10-1-12 У2, ТОЛ-10-1М-34 УХЛ2

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

Наименование характеристики	Значение
Заводской номер	11735, 11962
Номинальное напряжение, кВ	10
Номинальный первичный ток 11ном, А	200
Номинальный вторичный ток 12ном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток для измерений и учета	0,2S
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А	10
Таблица 2 — Метрологические характеристики ТОЛ-10-I-l	2 У2
Наименование характеристики	Значение
Заводской номер	11147, 11143, 11138, 9310, 12821, 12709, 12019, 12508, 12820, 9587, 12971, 12506, 12706, 12705, 12702, 10384, 12703, 12509, 12712, 12707, 12713, 11300, 11465, 11719, 11297, 11298, 11463, 11145, 11033, 11030, 10375, 10381, 10380, 9970, 9973, 11148, 11586, 11462, 11464, 9740, 9836, 9835, 10379, 10376, 10320
Номинальное напряжение, кВ	10
Номинальный первичный ток 11ном, А	600
Номинальный вторичный ток 12ном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток для измерений и учета	0,5S
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 1), В-А	2,5
Таблица 3 — Метрологические характеристики ТОЛ-10-1М	[-34 УХЛ2
Наименование характеристики	Значение
Заводской номер	19276, 19472, 19572, 19686, 19365, 19274, 20738, 19366, 19575, 19264, 19273, 19275, 19573, 20607, 20606
Номинальное напряжение, кВ	10
Номинальный первичный ток 11ном, А	100
Номинальный вторичный ток 12ном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток для измерений и учета	0,2S
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А	10

Наименование характеристики

Значение

Модификация трансформатора тока

ТОЛ-10-1-8 У2, ТОЛ-10-1-12 У2

ТОЛ-10-1М-34 УХЛ2

Условия эксплуатации:

— температура окружающей среды, °С

от -45 до +40

от -60 до +40
