Заказать Поверка трансформатора тока ТОЛ-НТЗ-10, ТОЛ-НТЗ-20, ТОЛ-НТЗ-35
Назначение: для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 6 до 35 кВ.
Поверка трансформатора тока ТОЛ-НТЗ-10, ТОЛ-НТЗ-20, ТОЛ-НТЗ-35

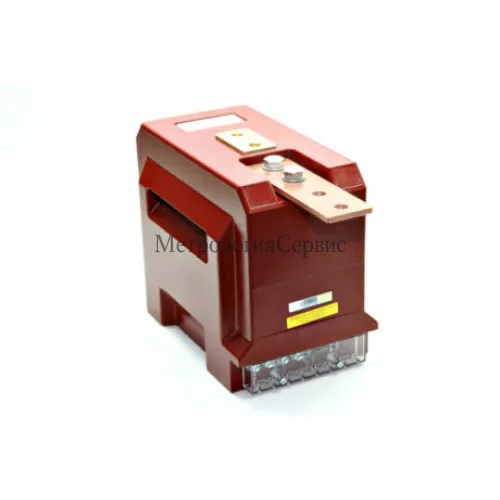

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин. Трансформаторы тока серии ТОЛ-НТЗ — опорные, с литой изоляцией, одноступенчатые.
Трансформаторы выпускаются в виде модификаций ТОЛ-НТЗ-10, ТОЛ-НТЗ-20, ТОЛ-НТЗ-35 и в ряде конструктивных исполнений, отличающихся рабочим напряжением, номинальным первичным током, числом обмоток, габаритами и массой.
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Вторичные обмотки намотаны на отдельных магнитопроводах. Выводы первичной обмотки выведены на верхнюю (боковую) часть литого корпуса в виде контактных площадок с отверстиями для болтов М12. Выводы вторичных обмоток расположены в нижней части корпуса трансформатора и имеют 4 варианта исполнения — «А», «В», «С» и «D». Трансформаторы с отпайками на вторичных обмотках имеют в своем обозначении букву «К». Трансформаторы с переключением по первичной обмотке имеют в своем обозначении букву «П».
Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на фланце трансформатора и закрываемой съемной изоляционной пломбируемой крышкой. На трансформаторе имеется табличка технических данных с предупреждающей надписью о высоком напряжении на выводах разомкнутых вторичных обмоток. Рабочее положение трансформаторов в пространстве — любое. Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются комплектующими изделиями. Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Какая цена Поверка трансформатора тока ТОЛ-НТЗ-10, ТОЛ-НТЗ-20, ТОЛ-НТЗ-35? Чтобы получить информацию о стоимости «Поверка трансформатора тока ТОЛ-НТЗ-10, ТОЛ-НТЗ-20, ТОЛ-НТЗ-35», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
