Поверка ультразвукового толщиномера 27MG

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

59165-14

Производитель / заявитель:

Olympus NDT

Методика поверки:

МП 003.Д4-14

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 4900 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка ультразвукового толщиномера 27MG

Назначение: для измерения толщины изделий из металлических и неметаллических материалов.

Поверка ультразвукового толщиномера 27MG

Толщиномеры являются портативными одноканальными приборами и предназначены для ручного использования.

Принцип действия толщиномеров основан на ультразвуковом контактном эхо-методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн.

Генератор электронного блока толщиномера формирует электрический импульс и передает его на преобразователь. В результате обратного пьезоэффекта электрический импульс преобразуется в механические колебания пьезокерамического элемента преобразователя, которые, передаются через слой контактной жидкости в объект контроля.

Ультразвуковые колебания распространяются в материале объекта контроля до границы перехода между различными типами материалов, после чего часть энергии ультразвуковых колебаний отражается обратно и преобразуется преобразователем назад в электрический импульс, поступающий на усилитель электронного блока. Электронный блок толщиномера оцифровывает полученный сигнал. Значение толщины выводится на жидкокристаллическом дисплее электронного блока в цифровом виде.

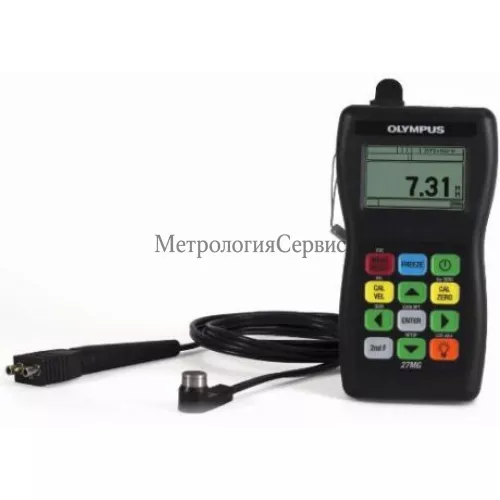

Конструктивно толщиномеры состоят из электронного блока и преобразователя, соединенных кабелем. С толщиномерами применяются раздельно-совмещенные преобразователи производства компании «Olympus Scientific Solutions Americas», США. Управление толщиномерами производится с передней панели электронного блока. Фотография общего вида толщиномеров.

Программное обеспечение

Толщиномеры пломбируются на боковой стороне электронного блока. Место пломбировки от несанкционированного доступа приведено на рисунке 2.

Программное обеспечение (ПО), установленное на толщиномер выполняет следующие функции:

управление электронным блоком толщиномера;
изменение настроек;
отображение результатов измерений на дисплее толщиномера.

Идентификационные признаки ПО толщиномеров соответствуют данным

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

27MG

2.03 и выше

—

Защита ПО толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Какая цена Поверка ультразвукового толщиномера 27MG? Чтобы получить информацию о стоимости «Поверка ультразвукового толщиномера 27MG», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется согласно методике поверки МП 003.Д4-14 «ГСИ. Толщиномеры ультразвуковые 27MG. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в сентябре 2014 года.

Основные средства поверки:

Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).

Сведения о методах измерений

Сведения о методах измерений приведены в разделах 4 и 5 руководства по эксплуатации «Толщиномеры ультразвуковые 27MG. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым 27MG

Техническая документация компании «Olympus Scientific Solutions Americas», США.

Наименование характеристики	Значение
Диапазон показаний толщины, мм	От 0,5 до 635
Пределы допускаемой абсолютной погрешности измерения толщины по стали в диапазоне* от 0,5 до 300 мм, мм	± (0,1 + 0,001 • Х), где Х — измеренное значение толщины, мм
Диапазон устанавливаемых скоростей звука в материале, м/с	От 508 до 18698
Дискретность измерений, мм	0,1; 0,01

Напряжение питания, В — от щелочных батарей; — от аккумуляторных NiMH батарей; — от внешнего сетевого USB-адаптера	, , , 0 5 5
Потребляемая мощность, Вт, не более	1,0
Г абаритные размеры электронного блока (высота х ширина х толщина), мм, не более	153 х 84 х 39
Масса электронного блока с батареями питания, кг, не более	0,36
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, %	От минус 10 до плюс 50 До 95
* — Диапазон измерения толщины по стали зависит от типа подключенного преобразователя
