Заказать Поверка ультразвукового толщиномера Булат-1М
Назначение: для измерений толщины изделий из конструкционных металлических сплавов.
Поверка ультразвукового толщиномера Булат-1М
Работа толщиномеров основана на ультразвуковом импульсном эхо-методе измерения, который использует свойства ультразвуковых колебаний (УЗК) отражаться от границы раздела сред с разными акустическими свойствами.
Толщиномеры состоят из блока обработки информации и преобразователей.

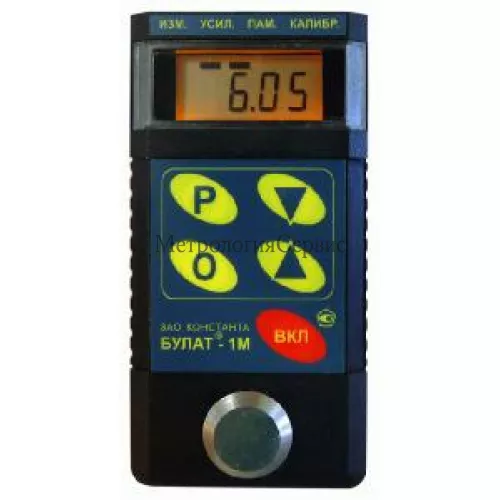

Блок обработки информации вырабатывает запускающий импульс, подаваемый на излучающую пластину акустического преобразователя, которая излучает импульс УЗК через линию задержки в изделие. Импульс УЗК распространяется в изделии до внутренней поверхности изделия, отражается от нее, распространяется в противоположном направлении и, пройдя линию задержки, принимается приемной пластиной. Время распространения УЗК связано с толщиной изделия. Принятый импульс усиливается и подается на вход блока обработки информации, который формирует цифровой код, пропорциональный времени распространения импульса в изделии с учетов времени распространения в линиях задержки, после чего встроенная микро-ЭВМ вычисляет толщину измеряемого изделия. Блок обработки информации состоит из корпуса, на верхней крышке которого расположены клавиатура, дисплей и установочная мера, на торцевой поверхности — разъем для подключения преобразователей и разъем для подключения кабеля связи с компьютером. На дисплее отображаются результаты измерений.
Установочная мера жестко закреплена на корпусе блока обработки информации. Имеет толщину 6 мм и применяется для юстировки толщиномера.
Питание осуществляется от двух аккумуляторных батарей или элементов питания, устанавливаемых в расположенный в нижней части блока обработки информации батарейный отсек.
Измерение толщины изделий выполняется с помощью преобразователей: П112-10-6/2-А, П112-5-10/2-А, П112-5-6/2-А, П112-5-12/2-Б, П112-10-4х4-Б, П112-2,5-12/2-Б, которые подразделяются на серии 01 или 02 в зависимости от диапазона измерений.
Возможно подключение толщиномеров к компьютеру через USB-кабель.
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение b1m_11 (далее — ПО). ПО обеспечивает идентификацию преобразователя, обработку, регистрацию, ведение архива результатов измерений и передачу данных.
| Идентифика
ционное
наименование
программного
обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор прог-рамммного обеспечения (контрольная сумма исполняемого кода) |
Другие
идентификационные данные |
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения |
| b1m_11_3_4 |
b11.4 |
0x384E |
— |
CRC16 (0х11021) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Какая цена Поверка ультразвукового толщиномера Булат-1М? Чтобы получить информацию о стоимости «Поверка ультразвукового толщиномера Булат-1М», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.
