Заказать Поверка уровнемеров ультразвуковых PROBE мод. The Probe и SITRANS PROBE LU
Назначение: для измерений уровня жидкостей и сыпучих материалов в системах автоматического контроля, регулирования и управления технологическими процессами, отображения результатов измерений уровня на показывающем устройстве и преобразования в выходной электрический сигнал.

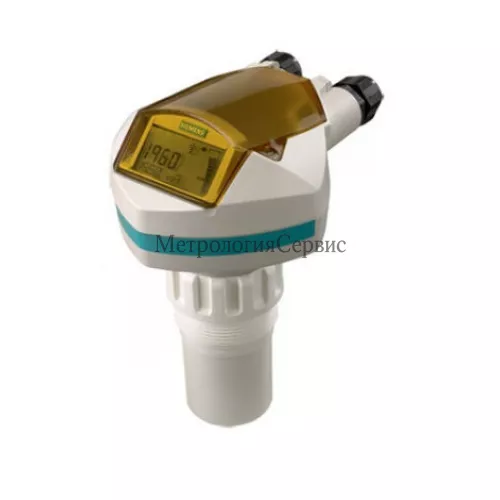

Поверка уровнемеров ультразвуковых PROBE мод. The Probe и SITRANS PROBE LU
Уровнемеры состоят из преобразователя и электронного блока, выполненных в едином корпусе. Уровнемер модификации SITRANS PROBE LU имеет также программатор, выполненный в отдельном корпусе.
Принцип действия уровнемеров основан на измерении интервала времени между излучением акустического колебания (рабочая частота от 13 кГц до 43 кГц) и получением отраженного от поверхности жидкости или сыпучего материала эхо-сигнала.
Преобразователь преобразует электрическую энергию импульсов, поступающих от электронного блока уровнемера в акустические колебания, излучаемые лицевой поверхностью преобразователя. В моменты пауз между импульсами преобразователь используется для обратного преобразования энергии отраженного акустического сигнала в электрический сигнал, поступающий далее на вход электронного блока.
Электронный блок измеряет интервал времени между и излучением прямого и получением отраженного акустического сигнала и производит вычисление расстояния от торца преобразователя до поверхности жидкости или сыпучего материала.
Эхо-сигнал обрабатывается прибором Probe по запатентованным технологиям фирмы Milltronics «Sonic Intelligence». Это позволяет уверенно различать шум и истинный эхо-сигнал. Время прохождения импульса до материала и обратно с учетом температурной компенсации преобразуется в электронном блоке в расстояние, отображаемое на дисплее, в токовый выход, а также может использоваться для активизации реле.
Программирование уровнемера модификации The Probe осуществляется с помощью двух кнопок, находящихся под крышкой уровнемера, а уровнемера модификации SITRANS PROBE LU с помощью программатора.
Программирование включает в себя прокрутку меню, конфигурирование, выбор диапазона и единиц измерения.
Влияние колебаний температуры на результат измерений автоматически компенсируется с помощью встроенного в уровнемер температурного датчика.
Присоединение уровнемеров к резервуару осуществляется резьбовым или фланцевым способом. Способ присоединения определяется требованиями заказчика.
Программное обеспечение
Встроенное программное обеспечение размещено в устройстве хранения программ энергонезависимой памяти EEPROM. Считывание встроенного программного обеспечения производится из устройства хранения программ энергонезависимой памяти EEPROM с использованием специализированного программатора PROFIBUS PA.
Встроенное программное обеспечение обеспечивает:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на жидкокристаллическом дисплее;
- формирование выходного аналогового и цифрового сигналов.
- диагностику аппаратной части уровнемера.
Программное обеспечение (ПО) имеет цельную структуру. Исполняемый код программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Идентификационные данные программного обеспечения
ТИП |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификаци-онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Уровень защиты программно-го обеспечено МИ 32862010 |
SITRANS PROBE LU |
PROBE LU HART |
CP PROBELU-HART REL 3.00.00 |
3.00.00-00 |
0x25E1 |
n/a |
С |
The Probe |
SIMATIC
PDM |
|
|
|
|
A |
Какая цена Поверка уровнемеров ультразвуковых PROBE мод. The Probe и SITRANS PROBE LU? Чтобы получить информацию о стоимости «Поверка уровнемеров ультразвуковых PROBE мод. The Probe и SITRANS PROBE LU», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
