Поверка уровня электронного BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

35557-13

Производитель / заявитель:

WYLER AG

Методика поверки:

МП 2511/0007-12

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 5200 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка уровня электронного BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT

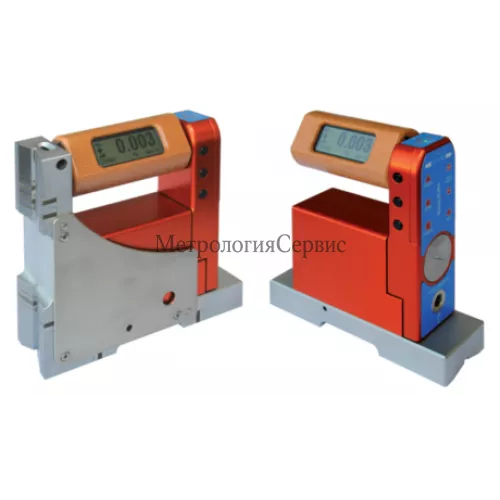

Уровни электронные моделей BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT (далее уровни) предназначены для измерений:

отклонений от горизонтального и вертикального положения поверхностей различных изделий,
отклонений от прямолинейности,
отклонений от плоскостности.

Поверка уровня электронного BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NTС

Конструктивно уровни состоят из электронного блока и основания. Внутри электронного блока расположены маятниковая система, аккумуляторный отсек, инфракрасный приемник. Дополнительно может быть установлен радио-модуль для беспроводной передачи данных (Bluetooth).

Принцип действия уровней основан на измерении емкостного сопротивления с применением маятника расположенного между двумя электродами. В зависимости от наклонного положения уровня, маятник будет колебаться от нулевого положения, изменяя емкостное сопротивление между маятником и электродами. Изменение емкостного сопротивления преобразуется в угол наклона.

Основания уровня изготавливаются из чугуна, алюминия, стали и имеют несколько исполнений — горизонтальное или угловое, плоское или призматическое. В угловые основания встроена пузырьковая ампула.

На корпусе уровней расположены:

дисплей (кроме уровней моделей BlueLEVEL BASIC и LEVELTRONIC NT),
функциональные кнопки для настройки уровня, выбора режима измерений, выбора единиц измерений,
светодиоды (IR, RADIO),
разъем RS232/RS485 для подключения внешнего источника питания, персонального компьютера или внешнего устройства индикации.

Для измерений отклонений от плоскостности применяются два уровня, которые подключаются к внешнему устройству индикации с помощью кабеля или беспроводной связи передачи данных. Внешнее устройство индикации предназначено для отображения результатов измерений в режиме реального времени и связи уровней с персональным компьютером с установленным программным обеспечением «LEVELSOFT PRO» или «MT-SOFT».

Дополнительно в комплект поставки уровней может входить каретка с регулируемым расстоянием между опорами от 90 до 240 мм.

Возможно отображение результатов измерений в различных единицах величины.

Программное обеспечение

Уровни имеют встроенное программное обеспечение, разработанное компанией изготовителем.

Программное обеспечение предназначено для:

настройки уровня,
визуализации результатов измерений,
передачи результатов измерений.

Программное обеспечение BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT, LEVELMETER 2000, BlueMETER BASIC соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Программное обеспечение MINILEVEL NT и LEVELTRONIC NT не обновляется. Уровни поддерживают работу с автономным программным обеспечением «LEVELSOFT PRO», «MT-SOFT» и HyperTerminal.

Наименование программного обеспечения	Идентификаци онное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Программное обеспечение BlueLEVEL	—	291	369542285	CRC32
Программное обеспечение BlueLEVEL BASIC	—	291	369542285	CRC32
Программное обеспечение MINILEVEL NT	—	115	359548254	CRC32
Программное обеспечение LEVELTRONIC NT	—	115	359548254	CRC32
Программное обеспечение LEVELMETER 2000	—	250	452296156	CRC32
Программное обеспечение BlueMETER BASIC	—	296	589632854	CRC32

Какая цена Поверка уровня электронного BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT? Чтобы получить информацию о стоимости «Поверка уровня электронного BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 2511/0007-12 «Уровни электронные моделей BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2013 г.

В перечень основного поверочного оборудования входят:

экзаменатор 1 разряда ГОСТ 8.016-81;
меры длины концевые плоскопараллельные 2-го разряда по ГОСТ Р 8.763-2011;
линейка ЛС-300х90 кл. 1 ГОСТ 4046-80;
плита поверочная класса точности 0 по ГОСТ 10905-86.

Сведения о методах измерений

Методика измерений приведена в документах:

«Уровни электронные модели BlueLEVEL. Руководство по эксплуатации», «Уровни электронные модели BlueLEVEL BASIC. Руководство по эксплуатации», «Уровни электронные моделей MINILEVEL NT, LEVELTRONIC NT. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к уровням электронным моделей BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT

ГОСТ 8.420-2002 ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности.
Техническая документация компании «Wyler AG».

Уровни электронные модели	BlueLEVEL
Характеристика	Значение
Диапазон измерений	±20 мм/м		±100 мм/м	±200 мм/м
Дискретность отсчета (г)	0,001 мм/м (0,2”)		0,005 мм/м (1м)	0,010 мм/м (2”)
Пределы допускаемой основной абсолютной погрешности измерений	±(0,01\|а\|+г) мм/м — в диапазоне ±0,5D, ±0,01(2\|a\|-0,5D) мм/м — в диапазоне свыше ±0,5D (где а — измеренное значение, мм/м; D — верхний предел диапазона измерений)
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающего воздуха на 1 °С в диапазонах от 0 до 15 °С и от 25 до 40 °С	±2 мкм/м (в диапазоне измерений ±2 мм/м); ±20 мкм/м (в диапазоне измерений свыше ±2 мм/м)	±10 мкм/м (в диапазоне измерений ±10 мм/м); ±100 мкм/м (в диапазоне измерений свыше ±10 мм/м)		±20 мкм/м (в диапазоне измерений ±20 мм/м); ±200 мкм/м (в диапазоне измерений свыше ±20 мм/м)
Масса, не более	4 кг (в зависимости от материала и размера основания)
Габаритные размеры, не более	200х200х51 мм (в зависимости от используемого основания)
Длина основания	110 мм, 150 мм, 200 мм
Напряжение питания постоянного тока от аккумуляторной батареи (тип С)	3 В
Напряжение постоянного тока при использовании внешнего источника питания	5 В
Потребляемая мощность, не более	450 мВт

Уровни электронные модели BlueLEVEL BASIC

Характеристика	Значение
Диапазон измерений	±10 мм/м	±50 мм/м	±100 мм/м
Дискретность отсчета (г)	0,001 мм/м (0,2”)	0,005 мм/м (1”)	0,010 мм/м (2”)
Пределы допускаемой основной абсолютной погрешности измерений	±(0,01 \|а\|+г) мм/м — в диапазоне ±0,5D, ±0,01(2\|a\|-0,5D) мм/м — в диапазоне свыше ±0,5D (где а — измеренное значение, мм/м; D — верхний предел диапазона измерений)
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающего воздуха на 1 °С в диапазонах	±2 мкм/м (в диапазоне измерений ±2 мм/м); ±15 мкм/м (в диапазоне измерений свыше	±10 мкм/м (в диапазоне измерений ±10 мм/м); ±75 мкм/м (в диапазоне	±20 мкм/м (в диапазоне измерений ±20 мм/м); ±150 мкм/м (в диапазоне

Характеристика	Значение
от 0 до 15 °С и от 25 до 40 °С	±2 мм/м) измерений свыше измерений свыше ±10 мм/м) ±20 мм/м)
Масса, не более	3,6 кг (в зависимости от материала и размера основания)
Габаритные размеры, не более	200х200х51 мм (в зависимости от используемого основания)
Длина основания	110 мм, 150 мм, 200 мм
Напряжение питания постоянного тока от аккумуляторной батареи (тип С)	3 В
Напряжение постоянного тока при использовании внешнего источника питания	5 В
Потребляемая мощность, не более	450 мВт

Уровни электронные модели MINILEVEL NT

Характеристика	Диапазон I	Диапазон II	Диапазон I	Диапазон II
Диапазон измерений	±20 мм/м (±4000?)	±2 мм/м (±400?)	±100 мм/м (±20000?)	±10 мм/м (±2000?)
Дискретность отсчета (г)	0,010 мм/м (2?)	0,001 мм/м (0,2?)	0,050 мм/м (10?)	0,005 мм/м (1?)
Пределы допускаемой основной абсолютной погрешности измерений	Для диапазона I: ±(0,01\|a\|+r) мм/м (секунда) Для диапазона II: ±(0,01\|а\|+г) мм/м (секунда) — в диапазоне ±0,5D, ±0,01(2\|a\|-0,5D) мм/м (секунда) — в диапазоне свыше ±0,5D (где а — измеренное значение, мм/м (секунда); D — верхний предел диапазона измерений, мм/м (секунда))
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающего воздуха на 1°С в диапазонах от 0 до 15 °С и от 25 до 40 °С	±0,001D мм/м (секунда)
Масса, не более	3,4 кг (в зависимости от материала и размера основания)
Габаритные размеры, не более	200х204х51 мм (в зависимости от используемого основания)
Длина основания	110 мм, 150 мм, 200 мм
Напряжение питания постоянного тока от аккумуляторной батареи (тип АА)	3 В
Напряжение постоянного тока при использовании внешнего блока питания	5 В
Потребляемая мощность, не более	20 мВт

Уровни электронные модели LEVELTRONIC NT

Характеристика	Значение
Диапазон измерений	±2 мм/м (±400?)	±10 мм/м (±2000?)	±20 мм/м (±4000?)
Дискретность отсчета (r)	0,001 мм/м (0,2?)	0,005 мм/м (1?)	0,010 мм/м (2?)
Пределы допускаемой основной абсолютной погрешности измерений	±(0,01\|a\|+r) мм/м (секунда) — в диапазоне ±0,5D, ±0,01(2\|a\|-0,5D) мм/м (секунда) — в диапазоне свыше ±0,5D (где а — измеренное значение, мм/м (секунда); D -верхний предел диапазона измерений, мм/м (секунда))
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающего воздуха на 1°С в диапазонах от 0 до 15 °С и от 25 до 40 °С	±0,001D мм/м (секунда)
Масса, не более	3,4 кг (в зависимости от материала и размера основания)
Габаритные размеры, не более	200х204х51 мм (в зависимости от используемого основания)
Длина основания	110 мм, 150 мм, 200 мм
Напряжение постоянного тока при использовании внешнего источника питания	5 В
Потребляемая мощность, не более	25 мВт
