Поверка установки измерительной для прогрузки первичным током РЕТОМ™-30КА

Name: Поверка установки измерительной для прогрузки первичным током РЕТОМ™-30КА
Brand: ООО НПП Динамика
Price: 13700 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка установки измерительной для прогрузки первичным током РЕТОМ™-30КА

Номер в ГРСИ РФ:

34958-07

Производитель / заявитель:

ООО НПП Динамика

Методика поверки:

БРГА.441322.025 МП

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 13700 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка установки измерительной для прогрузки первичным током РЕТОМ™-30КА

Назначение: для измерения выдаваемого испытательного тока (до 30 кА) и времени срабатывания расцепителей; выдаваемых и внешних напряжений с помощью встроенного цифрового вольтметра; вторичного тока и угла сдвига фаз при проверке трансформаторов, а также проверки электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного тока и проверки трансформаторов тока первичным током на предприятиях электрических сетей, электростанций, электрических подстанций, промышленных предприятиях, испытательных лабораториях.

08.06.2012 продлен срок свидетельства

Поверка установки измерительной для прогрузки первичным током РЕТОМ™-30КА

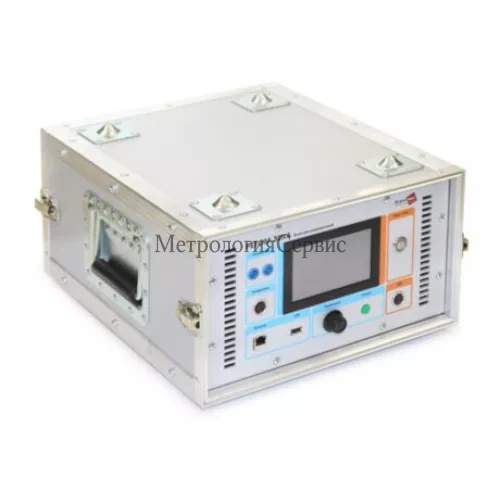

В состав установки входят: блок регулировочный, блок трансформаторный (1 или 2 шт.) и стойка приборная передвижная. Блок регулировочный предназначен для выдачи регулируемого напряжения питания блоков трансформаторных, а также для измерения параметров испытываемого оборудования. Блок трансформаторный представляет собой силовой трансформатор, предназначенный для трансформации регулируемого напряжения, поступающего с блока регулировочного, в ток большой величины. Максимальный выходной ток блока трансформаторного составляет 15 кА, двух блоков — 30 кА. Стойка приборная передвижная предназначена для размещения и перемещения блоков установки при работе. Установка полностью автономна и не требует подключения персонального компьютера.

Блок регулировочный состоит из регулируемого источника напряжения, построенного на автотрансформаторах Т 1 с делителем и Т2 с регулированием выходного напряжения с помощью переключателей «Грубо» и «Точно»; встроенного вольтметра и цифрового секундомера; встроенного килоамперметра первичного тока РА 1 и встроенного амперметра вторичного тока РА2. Напряжение питающей сети 380 В 50Гц подается на схему блока через автоматический выключатель, и с выхода автотрансформатора Т1 с помощью переключателя выбирается полное напряжение сети в режиме «Работа» для подачи на объект и пониженное в режиме предварительной установки тока. Схема управления, измерения и индикации производит включение и отключение силовой схемы с помощью симисторного ключа в момент перехода напряжения питания через нуль. Это обеспечивает отсутствие апериодической составляющей и искажений формы выходного тока.

Регулируемое напряжение с выхода автотрансформатора Т2 подается на первичные обмотки силовых трансформаторов трансформаторных блоков. Силовой трансформатор имеет две одинаковые выходные обмотки, на каждой из которых установлено по одному датчику тока. Датчики тока подключены к схеме измерителя, с выхода которого напряжения, пропорциональные выходным токам обмоток, поступают на вход килоамперметра РА 1. Килоамперметр РА 1 осуществляет сложение или усреднение измеренных токов в зависимости от режима измерения, определяемого способом соединения обмоток трансформаторных блоков.

Блоки установки выполнены в прочных металлических корпусах со съемной крышкой и с ручками. Рабочее поле установки сосредоточено на лицевой панели блока регулировочного. Рабочим положением блока регулировочного может быть как горизонтальное, так и вертикальное положение; блока трансформаторного — горизонтальное.

Какая цена Поверка установки измерительной для прогрузки первичным током РЕТОМ™-30КА? Чтобы получить информацию о стоимости «Поверка установки измерительной для прогрузки первичным током РЕТОМ™-30КА», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка установки выполняется в соответствии с документом «Установки измерительные для прогрузки первичным током РЕТОМ^Тм-ЗОКА. Методика поверки БРГА.441322.025 МП», согласованным с ГЦИ СИ «ВНИИМС» в мае 2007 г.

Межповерочный интервал -2 года.

Перечень основного поверочного оборудования приведен в таблице 2. Таблица 2

Наименование оборудования	Пределы (диапазоны) измерении	Класс точности или пределы допускаемой основ-ной погрешности
Вольтметр-калибратор универ- сальный цифровой В 1-28 (НР34401 А)	2; 0,2; 20; 200; 1000 В 2 А;	0,006/0,005
Амперметр переменного тока Д553 (ЦА8500/2)	0,1; 0,5; 1; 2,5; 5;10; 20; 50 А	0,2
Измеритель параметров реле Ф291	10000, 100000 мс	±[0,005+0,004(Хк/х-1)]
Измеритель разности фаз Ф2- 34	0-360°
Калибратор фазы Ф1-4	0 — 360°	±0,03°
Трансформатор тока ТНШЛ 0,66	3000/5 А	0,5
Трансформатор тока ТВ 10-IV	8000/5 А	0,5
Трансформатор тока измери- тельный ТТИ-100	Диапазон первичного тока — от 20 до 18000 А, коэффициент трансформации — 100	0,01
Трансформатор тока эталон- ный двухступенчатый ИТТ- 3000.5	Ном. Значения первичного тока (ГОСТ23б24-79) — от 1 до 3000, ном. Вторичный ток -5 А	0,01
Измеритель показателей качества электрической энергии РЕСУРС-UF2M	0- 5 А	0,2 %
Мегомметр (U= 1000 В) М! 1 ОМ	0 — 20 МОм ( }	1,0
Универсальная пробойная установка УПУ-21	(0,5 — 2,5 кВ ( )	‘ 4,0 (по вольтметру)

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4222-020-13092133-2007. Установка измерительная для прогрузки первичным током РЕТОМ^Тм-ЗОКА. Технические условия.

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Наименование параметра	Значение
Степень защиты, обеспечиваемой оболочкой, по ГОСТ 14254-96:
— блоков установки	IP20
— _{входных/выходных} клемм	IP00
Требования безопасности по ГОСТ Р 51350-99:
— класс оборудования	I
— изоляция	основная
— категория монтажа (категория перенапряжения)	САТ II
— степень загрязнения микросреды	2
Испытательное напряжение электрической прочности изоляции *, В :
— цепей сетевого питания относительно корпуса	2200
— входа « PV 1» относительно цепей сетевого питания /кор- пуса	2200/2200
— входа «РА2» относительно цепей сетевого питания /кор- пуса	2200/500
— входа ((ру 1» относительно входа «РА2» —	2200
— входов «К 1 », «К2» секундомера относительно цепей сетевого питания /корпуса и относительно друг друга	2200/2200
— цепей (выходов) вторичных обмоток относительно цепей сетевого питания /корпуса и относительно друг друга	2200/500
Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями установки, МОм, не ме- нее	20
Требования по ЭМС в соответствии с ГОСТ Р 51522-99:
— класс оборудования	А
Масса установки (со стойкой и кабелями), кг	170
Габариты установки (со стойкой), мм	630 х 480 х 995
