Установки измерительные высоковольтные серии HVA (далее — установки) предназначены для
- формирования и измерения высокого напряжения специальной формы инфранизкой частоты;
- формирования и измерения высокого напряжения постоянного тока;
- измерения тангенса угла диэлектрических потерь (модификации с индексом TD).
Поверка установки измерительной высоковольтных HVA
Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.
На выходе установки может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.
Установки могут работать как в ручном, так и в автоматическом режимах работы.
Область применения установок: испытания прочности и разрушающий пробой изоляции кабелей, проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях, а также объектах, имеющих значительную электрическую емкость изоляции.
Установки выпускаются в следующих модификациях: HVA28, HVA28TD, HVA30, HVA30-5, HVA34, HVA54/80, HVA60, HVA60TD, HVA90, HVA94, HVA120, HVA200.
Установки идентичны по принципу действия и отличаются значением выходного испытательного напряжения и емкостью нагрузки. Цифры в номере модели соответствуют максимальному значению выходного напряжения в киловольтах.
Опционально установки могут оснащаться внешними модулями измерения тангенса угла диэлектрических потерь серии TD и модулями измерения частичных разрядов серий PD и PD/TD. Установки модификаций HVA28TD, HVA60TD имеют встроенную функцию измерения тангенса угла диэлектрических потерь.
Установки оснащены памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth.
В основе конструкции установок лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов.
Основные узлы установок: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления.

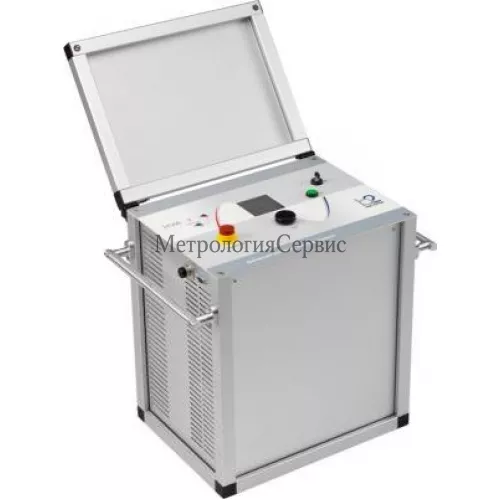

Установки выполнены в пластиковых (HVA28, HVA28TD) или металлических корпусах (остальные модели) На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых — высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
Установки относятся к ремонтируемым и восстанавливаемым изделиям.
Программное обеспечение
Установки имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) — внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (HVA Control Center) позволяет удаленно управлять приборами, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Характеристики программного обеспечения (ПО)
Тип прибора |
Наиме
нование
ПО |
Идентификационное наименование ПО |
Номер версии (иденти-фика-ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
HVA28 |
|
|
1.23.1 |
— |
— |
HVA28TD |
|
|
1.23.1 |
— |
— |
HVA30 |
|
|
3.05.3 |
— |
— |
HVA30-5 |
|
|
3.01.3 |
— |
— |
HVA34 |
|
|
3.05.3 |
— |
— |
HVA54/80 |
Встро |
Микропрограмма |
1.10.3 |
— |
— |
HVA60 |
енное |
3.01.3 |
— |
— |
HVA60TD |
|
|
3.10.3 |
|
|
HVA90 |
|
|
2.10.3 |
— |
— |
HVA94 |
|
|
2.20.3 |
— |
— |
HVA120 |
|
|
3.01.3 |
— |
— |
HVA200 |
|
|
1.10.3 |
— |
— |
Тип прибора |
Наиме
нование
ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
HVA28,
HVA28TD,
HVA30,
HVA30-5,
HVA34,
HVA54/80,
HVA60,
HVA60TD,
HVA90,
HVA94,
HVA120,
HVA200 |
Внешнее |
HVA Control Center |
2.30 |
— |
— |
