Заказать Поверка установок для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированных ТАНГЕНС-3М
Назначение: для измерений тангенса угла диэлектрических потерь tg5 жидких диэлектриков на промышленной частоте (50±0,5) Гц по ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний».
Поверка установок для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированных ТАНГЕНС-3М
Принцип действия установок основан на аналого-цифровом преобразовании входных сигналов, обработке и передаче данных через интерфейсы под управлением встроенного микроконтроллера.
Установки измеряют тангенс угла диэлектрических потерь tg5; напряжение переменного тока U, приложенное к измерительной ячейке; температуру жидкого диэлектрика; индицируют диэлектрическую проницаемость пробы жидкого диэлектрика 8, электрическую емкость пробы жидкого диэлектрика С.
Установки могут работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.

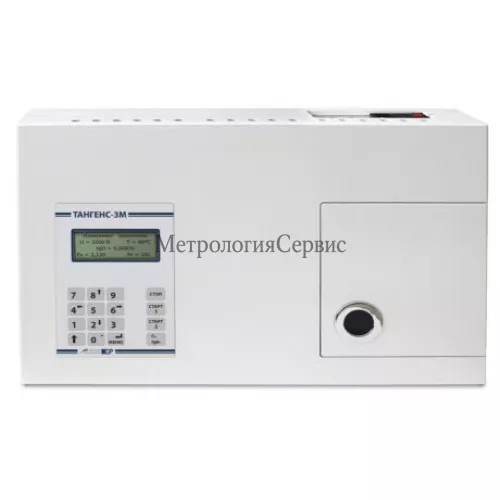

Установки сохраняют в энергонезависимой памяти до 2000 последних измерений. Все действия по управлению процессом измерения осуществляются с помощью 16-ти кнопочной клавиатуры и 4-х строчного индикатора, расположенных на верхней панели установки.
Установки состоят из модуля управления с клавиатурой и жидкокристаллическим индикатором, модуля измерительного, модуля нагревателя (термостата) с модулем управления и регулирования мощности, модуля формирования высокого напряжения 2 кВ (состоит из микроконтроллера измерения напряжения сети 50 Гц, трансформатора 220/2000 и коммутатора, с помощью которого подается стабилизированное высокое напряжение 2 кВ), сетевого модуля, эталонного конденсатора и 3-х ячеек измерительных ЯПИ-3.
Установки оборудованы блокировкой, исключающей возможность подачи высокого напряжения при сдвинутой панели. Модуль высокого напряжения имеет схему защиты от пробоев.
Программное обеспечение
ПО установки устанавливается на персональный компьютер и предназначено для сбора информации с измерительных блоков, её обработки, хранения и представления пользователю в удобном виде.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение установок может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Встроенное ПО |
Встроенное ПО |
Внешнее ПО |
Идентификационное наименование ПО |
CPU_670.txt |
OILMS.BIN |
SetupLinkOil.exe |
Номер версии
(идентификационный номер ПО) |
не ниже 1.0 |
не ниже 1.0 |
не ниже 1.0 |
Цифровой идентификатор ПО |
6a59bed9f3a1e2e0
28c541b67e8ad7d |
e3a41c61b5bfe9100
850612981aa2e36 |
394e49fdef1327b8
66195e84f414f923 |
Какая цена Поверка установок для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированных ТАНГЕНС-3М? Чтобы получить информацию о стоимости «Поверка установок для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированных ТАНГЕНС-3М», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
