Поверка установок для поверки каналов измерения давления и частоты пульса УПКД-3

Name: Поверка установок для поверки каналов измерения давления и частоты пульса УПКД-3
Brand: ФГУП ВНИИОФИ
Price: 8700 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка установок для поверки каналов измерения давления и частоты пульса УПКД-3

Номер в ГРСИ РФ:

66733-17

Производитель / заявитель:

ФГУП ВНИИОФИ

Методика поверки:

МП 055.Д4-16

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 8700 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка установок для поверки каналов измерения давления и частоты пульса УПКД-3

Назначение: для воспроизведения и измерения значений избыточного давления воздуха и воспроизведения значений частоты пульса при проведении первичной и периодической поверки каналов измерения давления неинвазивных механических измерителей артериального давления (далее — ИАД), служащих для косвенного определения артериального давления путем измерения избыточного давления воздуха в компрессионной манжете в моменты появления и исчезновения тонов Короткова (аускультативный метод); каналов измерения давления и частоты пульса неинвазивных автоматических и полуавтоматических ИАД, принцип действия которых основан на осциллометрическом методе измерения артериального давления (далее — АД); каналов измерения давления и частоты пульса в составе многофункциональных медицинских изделий (мониторы реанимационные, мониторы прикроватные, приборы суточного мониторирования АД и т.п.); для проведения контроля герметичности пневматической системы ИАД при выпуске из производства и после ремонта.

Поверка установок для поверки каналов измерения давления и частоты пульса УПКД-3

Принцип действия УПКД-3 в режиме поверки канала измерения давления основан на сравнении результатов одновременного измерения давления встроенным в установку прецизионным цифровым манометром в пневмосистеме УПКД-3 и подключенных к ней поверяемых ИАД. Давление в камере создается встроенным в УПКД-3 компрессором.

Принцип действия УПКД-3 в режиме поверки канала частоты пульса основан на создании в измерительном тракте ИАД, подключенного к УПКД-3 пульсаций давления, аналогичных возникающим в компрессионной манжете ИАД в процессе измерения артериального давления с частотой, задаваемой УПКД-3, и сравнением ее с измеренной поверяемым ИАД.

В режиме контроля герметичности пневматической системы ИАД, установка УПКД-3 измеряет скорость снижения давления в результате утечки воздуха в пневматической системе подключенного к ней поверяемого ИАД

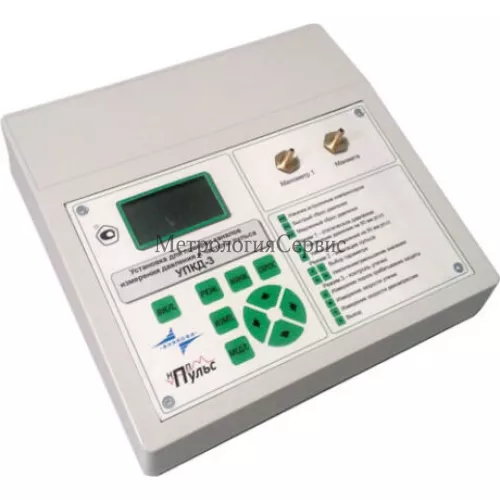

Установка УПКД-3 состоит из электромеханических узлов (компрессора накачки, компрессора генерации пульса, клапанов отключения компрессионных камер), электронной платы управления и измерения, компрессионных камер (далее — пневмокамер), двух штуцеров Ш1 и Ш2 для подключения поверяемых ИАД и (или) компрессионной манжеты, заключенных в пластиковый корпус. Штуцер ТТТ2 снабжен электронно-управляемым пневмоклапаном для оперативного отключения.

На верхней панели корпуса УПКД-3 расположены клавиатура управления и графический дисплей. На экране графического дисплея отображаются результаты измерений в каждом из режимов работы установки УПКД-3. Переключение режима измерений осуществляется при помощи клавиатуры, при этом название режима измерений отображается в верхней строке экрана дисплея. УПКД-3 работает от сетевого адаптера питания или встроенного аккумулятора.

Программное обеспечение

Установки для поверки каналов измерения давления и частоты пульса УПКД-3 имеют встроенное программное обеспечение, которое служит для решения задач управления, проведения измерений, воспроизведения требуемых параметров, изменения настроечных параметров.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Программное обеспечение идентифицируется при включении УПКД-3, путем вывода на дисплей номера версии.

Идентификационные данные метрологически значимой части ПО УПКД-3

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО УПКД-3
Номер версии (идентификационный номер) ПО	1.X
Цифровой идентификатор ПО	FC2D84DA

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Какая цена Поверка установок для поверки каналов измерения давления и частоты пульса УПКД-3? Чтобы получить информацию о стоимости «Поверка установок для поверки каналов измерения давления и частоты пульса УПКД-3», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

осуществляется по документу МП 055.Д4-16 «ГСИ. Установки для поверки каналов измерения давления и частоты пульса УПКД-3. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14.12.2016 г.

Основные средства поверки:

модуль измерения давления Метран 518-160КА, рабочий эталон 1-го разряда по ГОСТ 8.802-2012; регистрационный № 39152-12; (диапазон значений давления от 0,01 до 160 кПа; пределы допускаемой приведенной погрешности измерений давления ± 0,02 %);
частотомер Agilent, тип 53131A, государственный рабочий эталон 1-го разряда по ГОСТ 8.802-2012; регистрационный № 26211-03; (диапазон измерения частоты импульсных сигналов от 0 до 250 МГц; диапазон входных напряжений от минус 5 до 5 В; относительная погрешность измерения частоты ± 0,005 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на корпус установки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.802-2012 «Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
Технические условия КВФШ.406524.003 ТУ — «Установки для поверки каналов измерения давления и частоты пульса УПКД-3. Технические условия».

Метрологические характеристики

Наименование характеристики	Значение
Диапазон задаваемых (воспроизводимых) значений давления воздуха, мм рт.ст	от 0,5 до 400
Диапазон измеряемых значений давления воздуха, мм рт.ст.	от 0,5 до 400
Пределы допускаемой абсолютной погрешности измерений давления воздуха, мм рт. ст.	±0,5
Диапазон воспроизводимых значений частоты пульса (с дискретом 10 мин-1), мин-1	от 20 до 220
Пределы допускаемой относительной погрешности воспроизведения частоты пульса, %	±0,5
Диапазон измерений значений скорости снижения давления воздуха, мм рт. ст./мин	от 0 до 20
Пределы допускаемой приведенной погрешности измерений скорости снижения давления воздуха, %	±0,5

Основные технические характеристики

Наименование характеристики	Значение
1	2
Время установления рабочего режима после включения, мин, не более	3
Время непрерывной автономной работы с использованием встроенной аккумуляторной батареи, ч, не менее*	8
Электропитание с использованием адаптера от сети переменного тока частотой 50 Гц, В	220 ± 22
Потребляемая мощность, В-А, не более	20,0
Г абаритные размеры, мм, не более	230x220x100
Масса, кг, не более	3
Условия эксплуатации: температура окружающей среды, °С относительная влажность при +25 °С, %, не более атмосферное давление, кПа	от +18 до +26 80 от 96 до 104
Средняя наработка на отказ, ч, не менее	1000
Средний срок службы, лет, не менее	5
