Заказать Поверка установок для поверки плоскопараллельных концевых мер длины «КИТ КМД»
Назначение: для поверки концевых мер длины 2-го, 3-го, 4-го разряда всех классов точности по ГОСТ 9038-90, а так же для измерения линейных размеров с использованием эталонов (калибров).
Поверка установок для поверки плоскопараллельных концевых мер длины «КИТ КМД»
Действие установок основано на принципе измерения линейных размеров посредством индуктивного преобразователя (индуктивных преобразователей) линейных перемещений, сигнал с которых подвергается аналого-цифровой обработке с последующим выводом в цифровом и графическом виде.
В режиме поверки концевых мер длины действие установок основано на принципе сравнения длин поверяемой и эталонной концевой меры длины путем поочередного касания мер в заданных точках измерительным наконечником (измерительными наконечниками) индуктивного преобразователя (индуктивных преобразователей) линейных перемещений. Выходной аналоговый сигнал индуктивного преобразователя линейных перемещений поступает на вход измерительного модуля. В измерительном модуле происходит оцифровка аналогового сигнала и линейная цифровая фильтрация. Измерительный модуль по интерфейсу USB передает цифровой сигнал о линейном перемещении штока датчика в персональный компьютер. Цифровая информация в персональном компьютере обрабатывается управляющей программой, отображается на экране монитора и выводится на печатающее устройство в виде аттестата и протокола поверки. Информация о длине мер в применяемом эталонном наборе вводится оператором на этапе подготовки к поверке, исходя из протокола поверки.

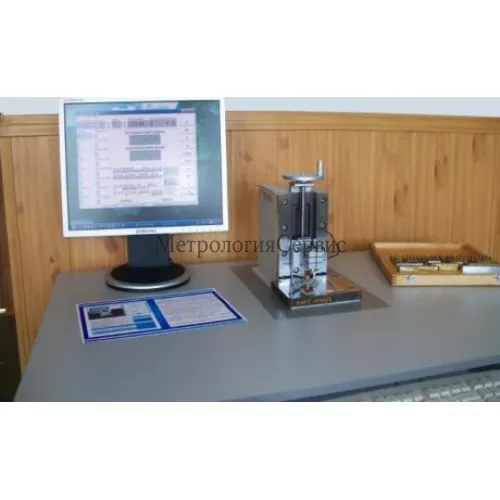

В состав установок «КИТ КМД» входят измерительная стойка, измерительный модуль, модуль привода, измерительный преобразователь (один или два) и персональный компьютер с программой поверки КМД.
Для измерения линейных размеров установка поставляется с адаптером измерительного преобразователя позволяющим заменить следующие измерительные приборы и головки:
- оптикаторы 01П, 02П, 05П;
- интерферометр Уверского;
- микрокаторы 01ИГП, 5ИГП;
- трубки горизонтального или вертикального оптиметра.
Для базирования деталей при измерении диаметров по дополнительной заявке установки комплектуются призмой-кондуктором с измерительными рычагами.
Установки выпускаются в пяти исполнениях: КТОР.121001.002.10, КТОР.121001.002.12, КТОР.121001.002.14, с двумя измерительными преобразователями и КТОР.121001.002.11, КТОР.121001.002.13 с одним измерительным преобразователем.
Программное обеспечение
Установки измерительные «КИТ КМД» имеют внешнее программное обеспечение, записанное на CD-диск.
Наименование
ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер)
ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм
вычисления
цифрового
идентификатора
ПО |
КИТ КМД Сервис |
KIT_KMD_Service |
v2.01 |
Полностью соответствует номеру версии и серийному номеру средства измерения. |
СКС-32 |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Какая цена Поверка установок для поверки плоскопараллельных концевых мер длины «КИТ КМД»? Чтобы получить информацию о стоимости «Поверка установок для поверки плоскопараллельных концевых мер длины «КИТ КМД»», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
