Заказать Поверка установок контроля и диагностирования диэлектриков УКД-70
Назначение: для генерирования и измерения высоких напряжений постоянного и переменного тока, для применения в электротехнической промышленности (контроль изоляции силовых кабелей, диагностирования изоляции устройств высокого напряжения), для использования в качестве регулируемых источников высокого напряжения постоянного и переменного тока.
Поверка установок контроля и диагностирования диэлектриков УКД-70

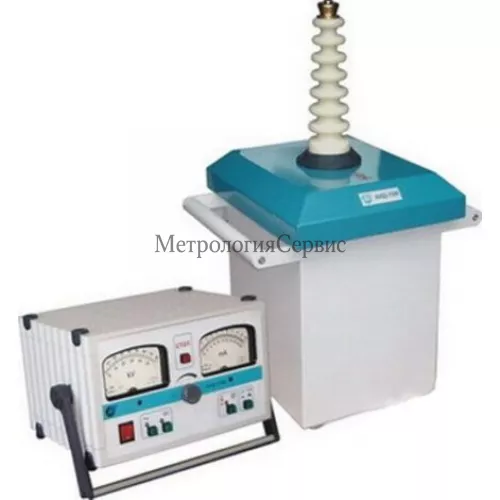

Установка контроля и диагностирования диэлектриков «УКД-7б» (далее — установка) представляет собой преобразователь переменного напряжения 220 В частотой 50 Гц в переменное напряжение, регулируемое от 0 до 50 кВ (действующие значения), либо, в зависимости от выбранного режима работы, в напряжение постоянного тока, регулируемое от О до 70 кВ.
Установка состоит из следующих основных узлов:
- генератора высоковольтного;
- пульта управления;
- соединительного кабеля;
- кабеля сетевого питания.
Установка действует следующим образом. Напряжение однофазной сети переменного тока поступает на регулирующий автотрансформатор и с его выхода — на первичную обмотку высоковольтного трансформатора. При работе в режиме переменного тока высокое напряжение с вторичной обмотки высоковольтного трансформатора поступает непосредственно на высоковольтный вывод установки, а при работе в режиме постоянного тока — через высоковольтный выключатель поступает на однополупериодный выпрямитель и далее на высоковольтный вывод установки.
В состав системы измерений выходного напряжения и тока входят делитель высокого напряжения и амплитудный детектор, при этом регистрирующими приборами являются два микроамперметра, отградуированные в киловольтах и миллиамперах, встроенные в пульт управления.
В установке применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. При превышении заданных характеристик схема отключает высокое напряжение. В установке также предусмотрено устройство автоматического заземления при выключении высокого напряжения.
Какая цена Поверка установок контроля и диагностирования диэлектриков УКД-70? Чтобы получить информацию о стоимости «Поверка установок контроля и диагностирования диэлектриков УКД-70», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
