Поверка устройств измерительных параметров релейной защиты РЕТОМ-21.3

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

62813-15

Производитель / заявитель:

ООО НПП Динамика

Методика поверки:

БРГА.441322.066 МП

Межповерочный интервал:

4 года

Стоимость оказания услуг:

от 8200 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка устройств измерительных параметров релейной защиты РЕТОМ-21.3

Устройства измерительные параметров релейной защиты РЕТОМ-21.3 (далее -устройства) предназначены:

для воспроизведения в заданных диапазонах однофазного переменного тока или напряжения сетевой частоты; однофазного переменного тока или напряжения автономной регулируемой частоты, в том числе с возможностью регулирования фазы относительно опорного сигнала; постоянного напряжения или тока;
для измерения с помощью встроенного цифрового мультиметра воспроизводимых устройством токов и напряжений, угла фазового сдвига и частоты, а также внешних сигналов напряжения, тока (вход PA), угла фазового сдвига и частоты;
для измерения временных характеристик различных реле и коммутационных аппаратов с помощью встроенного цифрового секундомера.

Поверка устройств измерительных параметров релейной защиты РЕТОМ-21.3

Функционально устройства состоят из:

трех независимых источников напряжения:
- источника 1 напряжения постоянного тока;
- источника 2 напряжения переменного тока на основе электронного генератора;
- источника 3 напряжения переменного тока на основе импульсного регулятора;
встроенного цифрового измерителя (мультиметра) для измерения напряжений и токов, частоты и угла фазового сдвига, как воспроизводимых устройством, так и от внешних источников;
встроенного цифрового секундомера.

Устройства применяются для проверки и настройки реле (тока, напряжения, частоты, времени, указательных, промежуточных, и т.д.) и другого электрооборудования релейной защиты в различных отраслях промышленности.

При нажатии на кнопку включения источника, на его выходе появляется напряжение/ток. Для источника 1 регулирование выходного напряжения осуществляется переменным резистором; для источников 2 и 3 уровень выходного сигнала устанавливается в цифровом виде. Параметры срабатывания/отпускания реле измеряются следующим образом: одновременно при коммутации — включении или выключении кнопок пуска источника 2 или источника 3 и (или) от контактов внешнего (проверяемого) реле — осуществляется пуск секундомера и начинается отсчет времени. Останов секундомера производится от контактов проверяемого реле. В зависимости от выбранного режима секундомера имеется возможность измерения времени срабатывания/возврата контактов реле, длительности замкнутого/разомкнутого состояния контактов, разновременности срабатывания двух контактов, длительности дребезга срабатывания контактов и т.п.

Основными измерительными компонентами устройств являются четыре 16-разрядных АЦП, осуществляющих измерения мгновенных значений (выборок) напряжения или тока. На первых двух выполнены одинаковые схемы измерения напряжения, к которым с помощью коммутатора подведены все входы-выходы напряжения устройства. На двух других выполнены одинаковые схемы обработки информации с датчиков тока. Выбор каналов также осуществляется с помощью коммутатора. Одновременная обработка четырех сигналов позволяет свести к минимуму погрешность разновременности преобразования аналогового сигнала в цифровой код, влияющую на вычисление фазового угла между сигналами.

Для каждого АЦП имеется буферная память для 4096 выборок сигнала на интервале 320 мс, используемых для дальнейшей цифровой обработки в микроконтроллере, размещенном на плате измерения (ПИ).

Вся информация с платы измерения выводится на алфавитно-цифровое табло, размещенное на лицевой панели устройств. Управление устройствами осуществляет другой микроконтроллер, размещенный на плате управления (ПУ). Для управления источниками 2 и 3 имеется третий микроконтроллер, размещенный также на ПУ.

Цифровая обработка позволяет с использованием стандартных математических методов вычислить среднеквадратичное, средневыпрямленное, амплитудное значения параметров напряжения и тока. Для вычисления действующего значения сигнала на частоте 50 Гц используется цифровой полосовой фильтр.

Для вычисления углов фазовых сдвигов применен метод дискретного преобразования Фурье.

Для определения частоты используется цифровой метод вычисления периода сигнала с усреднением за время 320 мс (в диапазоне 45-55 Гц дополнительно используется цифровой полосовой фильтр).

Измерение временных параметров осуществляется путем контроля состояния контактов каждые 0,078 мс (длительность одного такта контроля). Начало отсчета тактов идет от сигнала «Старт», запускающего секундомер. Все моменты изменения состояния контактов, с текущим номером такта, записываются в специальную буферную память. Временные параметры рассчитываются путем анализа данных буферной памяти, с учетом длительности состояния контактов в тактах.

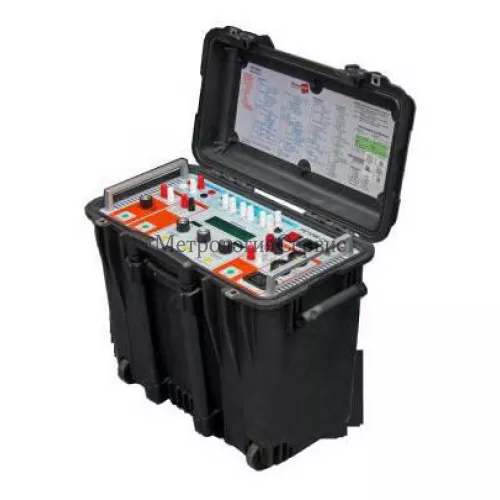

Устройства выполнены в пластиковом ударопрочном корпусе, по бокам и на крышке которого находятся ручки с противоскользящим покрытием. Корпус оснащен дополнительной выдвижной ручкой и двумя краевыми роликами для перемещения. Внутри корпуса установлены электронные компоненты, органы управления находятся на лицевой панели. Для предотвращения несанкционированного доступа к внутренним частям устройств на стык панели и корпуса устройств наклеивается голографическая наклейка. Общий вид устройства, места пломбирования и нанесения знака поверки представлены на рисунке 1.

Программное обеспечение

Характеристики программного обеспечения (ПО) приведены в таблице 1.

Устройства имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно на трех независимых микроконтроллерах: два используются в плате управления (ПУ) и один на плате измерения (ПИ). Метрологически значимым является только ПО для платы измерения (ПИ), метрологические характеристики

устройств определены с его учетом.

Изменение ПО возможно только в заводских условиях. Уровень защиты ПО для ПИ от непреднамеренных и преднамеренных изменений — «высокий» в соответствии рекомендациями Р 50.2.077-2014.

С целью совершенствования функциональных возможностей устройства у потребителя имеется возможность обновления ПО для ПУ, не влияющего на метрологические характеристики СИ, с помощью специальных программных средств, предоставляемых предприятием изготовителем.

Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Retom21Izm v203.hex
Номер версии (идентификационный номер ПО)	Не ниже 2.0.3
Цифровой идентификатор ПО	По версии ПО

Какая цена Поверка устройств измерительных параметров релейной защиты РЕТОМ-21.3? Чтобы получить информацию о стоимости «Поверка устройств измерительных параметров релейной защиты РЕТОМ-21.3», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документом БРГА.441322.066 МП «Устройства измерительные параметров релейной защиты РЕТОМ-21.3. Методика поверки», утвержденным ООО «ИЦРМ» 20 ноября 2015 г.

Перечень рекомендуемых средств измерений, используемых при поверке, приведен в таблице 3.

Основные средства поверки

Наименование средства измерений	Г осреестр №
Калибратор универсальный Н4-11	25610-03
Вольтметр универсальный В7-78/1	31773-06
Амперметр цифровой СА3010/2	27219-04
Амперметр цифровой СА3010/3	27219-04
Амперметр переменного тока ЦА8500/2	37459-08
Трансформатор тока измерительный лабораторный ТТИ-200	37898-08
Измеритель параметров реле Ф291	9223-83
Частотомер GFC-8010H	19818-00
Комплекс программно-технический измерительный РЕТОМ-51	58259-14
Измеритель разности фаз Ф2-34	9512-84

Сведения о методах измерений

приведены в руководстве по эксплуатации БРГА.441322.066 РЭ.

Нормативные и технические документы, устанавливающие требования к устройствам измерительным параметров релейной защиты РЕТОМ-21.3

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ТУ 4222-022-13092133-2008 «Устройства измерительные параметров релейной защиты РЕТОМ-21. Технические условия»

Наименование характеристики	Значение
Источник 1 (Выход «=U1»)
Род электрического тока	постоянный
Диапазон регулирования выходного напряжения постоянного тока, В	от 176 до 264
Максимальный выходной ток, А, не более	1,0
Источник 2 (Выход «~U2»)
Род электрического тока	переменный
Диапазоны регулирования выходного напряжения переменного тока, В	от 0 до 10	от 0 до 65	от 0 до 250
Максимальный выходной ток, А	10	1,5	0,6
Диапазоны воспроизводимых частот переменного тока, Гц	от 20 до 45 включ.	св. 45 до 55 включ.	св. 55 до 1000
Дискретность изменения частоты переменного тока, Гц, не более	0,5	0,001	0,5
Пределы допускаемой абсолютной погрешности воспроизведения частоты переменного тока по входу напряжения, Гц	±0,5	±0,001	±0,5
Диапазон изменения угла сдвига фаз сигналов напряжения и силы электрического тока, … °	от 0 до 360
Дискретность изменения угла сдвига фаз, … °, не более	±0,3

Наименование характеристики	Значение
Источник 3 (Выходы «~U3», «=U4», «~U5», «~U6»)
Род электрического тока: — выходы «~U3», «~U5», «~U6» — выход «=U4»	переменный выпрямленный/ постоянный
Диапазон воспроизведения частоты силы и напряжения переменного тока для выходов «~U3», «~U5», «~U6», Гц	от 45 до 65
Диапазоны регулирования напряжения (силы) электрического тока: — выход «~U3» — выход «=U4», а) выпрямленный ток б) постоянный ток — выход «~U5» а) длительный режим работы б) кратковременный режим работы (0,5 с) — выход «~U6» а) длительный режим работы б) кратковременный режим работы (0,5 с)	от 11,5 до 500 В (от 0 до 8 А) от 6 до 250 В (от 0 до 16 А) от 0,95 до 40 В (от 0 до 100 А) от 8 до 250 В (от 0 до 10 А) от 10 до 350 В (от 0 до 5 а) от 0 до 9 В (от 0 до 200 А); от 0 до 9 В (до 700 А) от 5 до 240 В (от 0 до 10 А); от 5 до 240 В (до 30 А)
Встроенный цифровой мультиметр:
Род электрического тока	постоянный / переменный
Минимальное время измерения напряжения и силы электрического тока, мс	320
Амперметр
Диапазоны измерений силы электрического тока, А: — источника 1 — источника 2 — источника 3	от 0,2 до 2 от 0,02 до 0,2 включ. св. 0,2 до 2,0 включ. св. 2 до 20 от 0,05 до 0,5 включ. св. 0,5 до 5,0 включ. св.5 до 50 от 7 до 70 включ. св. 70 до 700
Диапазоны измерений силы переменного тока на входе PA, А	от 0,01 до 0,1 включ. св. 0,1 до 1,0 включ. св. 1 до 10
Пределы допускаемой основной абсолютной погрешности измерения силы электрического тока, А: — для диапазонов от 7 до 70 А, 70 до 700 А — для остальных диапазонов (кроме диапазонов от 0,2 до 2 А, от 7 до 70 А, от 70 до 700 А)	± (0,01Хизм. + 0,001Хк.) ± (0,005 Хизм. + 0,0005 Хк.)

Наименование характеристики	Значение
Пределы допускаемой основной приведенной погрешности измерения силы электрического тока для диапазона от 0,2 до 2 А, %	± 2
Вольтмет	р
Диапазоны измерений напряжения электрического тока, В	от 0,06 до 6 включ. св. 6 до 600
Пределы допускаемой основной абсолютной погрешности измерения напряжения электрического тока, В	± (0,005 Хизм. + 0,0005 Хк.)
Частотомер
Диапазоны измерения частоты переменного тока по входу напряжения, Гц	от 20 до 45 включ.	св. 45 до 55 включ.	св. 55 до 1000
Пределы допускаемой абсолютной погрешности измерения частоты переменного тока по входу напряжения, Гц	±0,05	±0,005	±0,5
Минимально допустимое значение уровня напряжения при измерении частоты переменного тока, мВ	600
Фазометр
Диапазон измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами, … °	от 0 до 360*
Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами, … °	±1,0
Минимально допустимое значение уровня напряжения при измерении фазы, мВ	600
Встроенный цифровой секундомер
Диапазоны измерений временных интервалов	от 0 до 999,9 мс	от 1,000 до 9,999 с	от 10,00 до 99,99 с
Разрешающая способность	0,1 мс	0,001 с	0,01 с
Пределы допускаемой абсолютной погрешности измерения временных интервалов	±0,5 мс	±0,01 с	±0,01 с
Рабочие условия применения: — температура окружающего воздуха, °С — относительная влажность воздуха при 25 °С, %, не более — высота над уровнем моря, м, не более	от минус 20 до плюс 50 80 2000
Питание устройств: — частота однофазной сети, Гц — напряжение сети, В	от 45 до 65 от 187 до 264
Г абаритные размеры, мм, не более	540x460x300
Масса, кг, не более	28
Средний срок службы, лет, не менее	30
Средняя наработка на отказ, ч, не менее	25000
