Заказать Поверка устройств распределенного ввода-вывода SIMATIC ET 200SP
Назначение: для измерения выходных аналоговых сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления, фазных, линейных напряжений и силы переменного тока в трехфазных цепях, активной, реактивной и полной мощности, активной и реактивной электроэнергии, выработки аналоговых и цифровых сигналов локального управления и регулирования распределенными в пространстве технологическими процессами и объектами в режиме управления от ведущих устройств.
Поверка устройств распределенного ввода-вывода SIMATIC ET 200SP

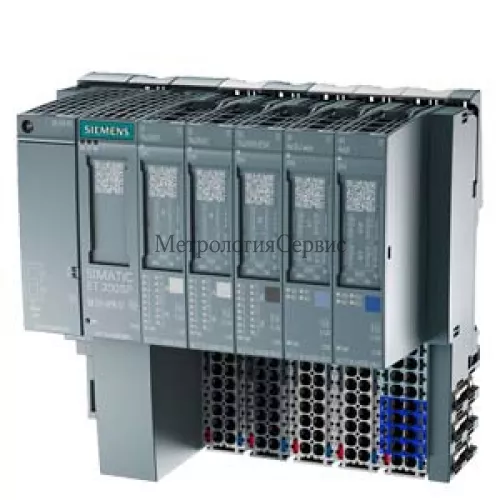

Устройства SIMATIC ET 200SP предназначены для построения систем распределенного ввода-вывода на базе программируемых контроллеров SIMATIC S7-300, S7-400, S7-1200, S7-1500, с использованием промышленных сетей передачи данных PROFINET IO и PROFIBUS DP.
Устройства SIMATIC ЕТ 200SP относятся к проектно-компонуемым изделиям, имеющим модульную или моноблочную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:
- интерфейсных модулей для связи с центральными контроллерами;
- модулей ввода/вывода аналоговых и дискретных сигналов, устанавливаемых на пассивные базовые блоки;
- сервер-модуль, завершающий конфигурацию устройства.
Обширный спектр модулей различного назначения позволяет оптимально адаптировать станции SIMATIC ET 200SP к требованиям решаемой задачи. Интерфейсные модули обеспечивают возможность непосредственного подключения станции к электрическим каналам связи PROFINET или PROFIBUS. При работе в системах распределенного ввода-вывода программируемых контроллеров SIMATIC обеспечивается поддержка функций “горячей” замены электронных модулей.
Электронные и технологические модули устанавливаются на базовые блоки -терминальные блоки, которые осуществляют подключение внешних соединений к электронным модулям и формируют заднюю шину, посредством которой осуществляется обмен данными между интерфейсным и сигнальными модулями.
Первая установка электронного модуля на терминальный блок сопровождается автоматическим выполнением операции механического кодирования. В дальнейшем на данный терминальный блок можно устанавливать только электронный модуль такого же типа.
Мониторинг внешних цепей электронных и технологических модулей в составе станции производится самими модулями. Для организации разделённых потенциальных групп используются специализированные терминальные блоки. Количество потенциальных групп в пределах одного устройства SIMATIC ET 200SP ограничивается числом модулей.
Конструктивно модули устройства крепятся на терминальные модули, располагаемые на DIN-рейку.
Программное обеспечение
Программное обеспечение устройств можно разделить на 2 группы — встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты -высокий в соответствии с Р 50.2.077-2014).
Метрологические характеристики измерительных модулей, микропроцессорных модулей регулирования, указанные в таблицах 2-4, нормированы с учетом ВПО.
Внешнее программное обеспечение STEP 7 и STEP 7 (TiaPortal), не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с устройствами SIMATIC ET 200SP.
Оно позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование систем промышленной связи на основе стандарта PROFINET или PROFIBUS;программирование логических задач контроллеров на языках LAD (Ladder Diagram) и FBD (Function Block Diagram);
- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;
- установку парольной защиты от несанкционированного доступа.
- калибровку модулей (с установкой защиты от несанкционированного доступа и возможностью возврата к заводским настройкам).
Программное обеспечение STEP7 не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
STEP7 (6ES7 810 4CC10 0YA5) |
STEP7 (TiaPortal) (6ES7822-1AA03-0YA5) |
Номер версии (идентификационный номер) ПО |
не ниже V5.5 |
не ниже V13 |
Цифровой идентификатор ПО |
номер версии |
Алгоритм вычисления цифрового идентификатора |
не используется |
Какая цена Поверка устройств распределенного ввода-вывода SIMATIC ET 200SP? Чтобы получить информацию о стоимости «Поверка устройств распределенного ввода-вывода SIMATIC ET 200SP», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
