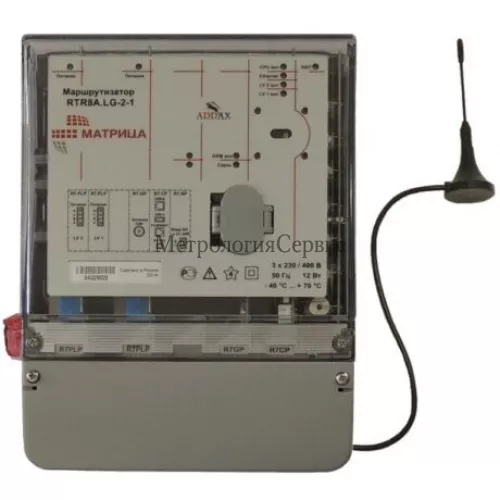

Поверка устройства сбора и передачи данных RTR8

Name: Поверка устройства сбора и передачи данных RTR8
Brand: ООО Матрица
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка устройства сбора и передачи данных RTR8

Номер в ГРСИ РФ:

72007-18

Производитель / заявитель:

ООО Матрица

Методика поверки:

ADDM.411152.525 МП

Межповерочный интервал:

10 лет

Стоимость оказания услуг:

от 0 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка устройства сбора и передачи данных RTR8

Назначение: для измерений и учета электрической энергии и мощности, интервалов времени, а также для обеспечения автоматизированного обмена данными между информационно-вычислительным комплексом (ИВК) и статическими счетчиками электрической энергии, по открытым протоколам передачи данных при работе в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ).

Поверка устройства сбора и передачи данных RTR8

Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков, сохранении полученной информации в энергонезависимой памяти и выдачи накопленной информации по запросу из ИВК.

Областью применения УСПД являются измерение и учет электроэнергии в жилых домах, коттеджах, офисах, на объектах общественного назначения и производственных объектах в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС «Матрица», а так же в других системах, в качестве информационновычислительного комплекса энергообъекта (ИВКЭ).

УСПД предназначены для эксплуатации внутри помещений и могут устанавливаться в электрических подстанциях, других помещениях или на опорах линии электропередач, в электромонтажных шкафах обеспечивающих защиту от воздействия прямых солнечных лучей и атмосферных осадков.

В местах установки УСПД должны обеспечиваться климатические условия, описанные в таблице 3.

УСПД разработаны в виде модульной конструкции, собранной в одном корпусе, что значительно ускоряет процесс восстановления работоспособности устройств и позволяет производить ремонт УСПД на месте установки, заменой вышедшего из строя модуля. Являются функционально законченными устройствами, однако для расширения функциональности допускается подключение к имеющимся разъёмам интерфейсов дополнительных модулей, таких как модемы связи и GPS/ГЛОНАС датчики точного времени.

УСПД в своем составе содержат:

кросс-плату, обеспечивающую взаимодействие всех остальных модулей;
плату блока питания;
плату резервного питания;
плату центрального процессора;
плату GSM-модема в зависимости от модификации;
плату PLC-модемов, одну или две в зависимости от модификации;
платы других типов модемов, в зависимости от модификации.

На передней панели УСПД располагаются светодиодные индикаторы функционирования каждого из блоков.

Какая цена Поверка устройства сбора и передачи данных RTR8? Чтобы получить информацию о стоимости «Поверка устройства сбора и передачи данных RTR8», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу ADDM.411152.525 МП «Устройства сбора и передачи данных RTR8. Методика поверки», утвержденному ФГУП «ВНИИМС» 6 апреля 2018 г.

Основные средства поверки:

счетчик электрической энергии однофазный серии NP71 (регистрационный номер в Федеральном информационном фонде 48362-11);
установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1, (регистрационный номер в Федеральном информационном фонде 37404-08);
Радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы GlobalPositioningSystem (GPS), (регистрационный номер в Федеральном информационном фонде 27008-04);
Установка для проверки электрической безопасности GPI-825 (регистрационный номер в Федеральном информационном фонде №30010-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт и (или) УСПД.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ 4255-706-73061759-14 (с изменениями 1) «Устройства сбора и передачи данных RTR». Технические условия

Параметр	Значение
1	2
Диапазон измерений электрической энергии: активной, Втч реактивной, варч	от 0 до 2-109
Диапазон измерений электрической мощности: активной, Вт реактивной, вар полной, В • А	от 0 до 108
Пределы допускаемой абсолютной погрешности при измерении: — активной электрической энергии, Вт-ч — реактивной электрической энергии, вар-ч — активной электрической мощности, Вт — реактивной электрической мощности, вар — полной электрической мощности, ВА	±1
Пределы абсолютной погрешности хода часов в сутки, при отсутствии внешней синхронизации, с	±5
Пределы абсолютной погрешности хода часов в сутки, при внешней синхронизации не реже одного раза в 3 часа, с	±0,5
Пределы дополнительной температурной погрешности хода часов в сутки в рабочем диапазоне температур, с/°С	±0,1
Номинальное фазное напряжение питания, В	230
Диапазон рабочего фазного напряжения питания, В	от 100 до 350
Номинальная частота, Гц	50
Рабочий диапазон частоты питающего напряжения, Гц	50±2,5
Активная потребляемая мощность в сумме по трем фазам, Вт, не более	12
Полная потребляемая мощность в сумме по трем фазам, ВА, не более	30
Диапазон напряжений внешнего источника бесперебойного питания постоянного тока, В	от 12 до 24

1		2
Сила тока потребляемого от внешнего источника бесперебойного питания постоянного тока, А, не более		2
Синхронизация времени от NTP сервера		есть
Интерфейсы для связи с ИВК и синхронизации времени в УСПД		2G (GSM/GPRS) 3G (UMTS, CDMA2000) 4G (HSPA, HSPA+ , LTE) USB, Ethernet, RS-485
Интерфейсы для связи со счетчиками, и синхронизации времени в счетчиках		RS485, PLC-0,4 кВ, модуляция FSK, SFSK и OFDM
Локальный интерфейс для настройки, съема измерительной информации и синхронизации встроенных часов		оптический порт в соответствии с ГОСТ IEC 61107-2011, USB тип B
Поддержка объектной модели данных стандарта МЭК 62056 (DLMS/COSEM)			есть
Максимальное количество счетчиков шт., подключаемых к: УСПД оборудованным одним PLC модемом УСПД оборудованным двумя PLC модемами			1000 2000
Суммарное максимальное количество записей информации об измерениях и состоянии приборов учета, собственном состоянии, настроек и команд управления, ед., не менее		20 000 000
Распределение памяти для сохранения записей информации об измерениях и состоянии приборов учета, собственном состоянии, настроек и команд управления		автоматическое, по мере накопления информации
Глубина хранения информации об измерениях и состоянии приборов учета, собственном состоянии, настроек и команд управления в энергонезависимой памяти при отсутствии внешнего, резервного или питания от внутренней батареи, лет, не менее		3,5
Автоматическая самодиагностика		при включении, непрерывно во время функционирования
Ведение журналов событий с фиксацией времени и даты		Есть
Датчик вскрытия корпуса		Есть, все модификации
Климатические условия эксплуатации, транспортирования и хранения: диапазон температур при эксплуатации, °C диапазон температур при хранении и транспортировании, °C относительная влажность воздуха %, при 30 °С, не более атмосферное давление кПа (мм рт. ст.)	от — 40 до +70 от — 50 до +70 95 от 60,0 до106,7 (от 460 до 800)
Нормальные условия измерений: температура окружающего воздуха, °C относительная влажность воздуха, %		23±5 30-80

1	2
Степень защиты, обеспечиваемая оболочкой:
корпус	IP51
панель разъемов	IP30
Масса, кг, не более	1,45
Г абаритные размеры, мм	184x262x88
Средний срок службы, лет, не менее	24
Средняя наработка на отказ, ч, не менее	180 000
