Заказать Поверка устройства сбора и передачи данных TOPAZ IEC DAS
Назначение: для измерения текущего времени, синхронизации времени с устройствами верхнего и нижнего уровней, а также сбора данных с первичных микропроцессорных устройств в автоматизированных информационно — измерительных системах коммерческого учета электрической энергии и мощности (АИИС КУЭ), автоматизированных системах технического учета электроэнергии и мощности (АСТУЭ), системах комплексного учета энергоресурсов (тепловых ресурсов, воды, газа и т.д.); построения на их основе автоматизированных систем управления технологическим процессом (АСУ ТП), систем телемеханики (ТМ), систем сбора и передачи информации (ССПИ), диспетчеризации энергетических объектов, в том числе цифровых подстанций.
Поверка устройства сбора и передачи данных TOPAZ IEC DAS
Принцип действия устройств основан на обработке измерительной информации, собираемой с аналоговых/дискретных устройств нижнего уровня, с цифровым интерфейсом, сохранении полученной информации в энергонезависимой памяти и выдачи накопленной информации по запросу. При комплектации устройства платой PTS устройство принимает информацию от глобальной навигационной спутниковой системы ГЛОНАСС/GPS, обрабатывает ее и формирует дополнительный выходной сигнал: 1 Гц (PPS), синхронизированный со шкалой времени UTC (SU), а также дополнительные выходные данные о времени в формате NTP, SNTP, PTP.

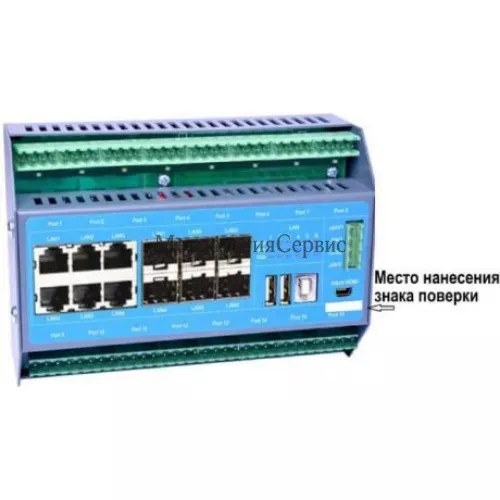

Устройства представляют собой прибор, выполненный в металлическом или пластиковом корпусе (в зависимости от исполнения) с разъемами для подключения внешнего питания и интерфейсных кабелей. Устройства являются проектно-компонуемыми, программно-конфигурируемыми изделиями.
Использование различных комбинаций программных опций и аппаратных модулей позволяет применять устройства в качестве коммуникационного шлюза при создании АСУ ТП, ССПИ, ТМ электрических подстанций и электростанций, систем передачи данных в системах АИИС КУЭ и АСТУЭ. На базе контроллеров серии TOPAZ могут создаваться другие автоматизированные системы и комплексы.
Устройства выполняют следующие основные функции:
- сбор данных с устройств нижнего уровня, в том числе устройств ввода аналоговых и дискретных сигналов, счетчиков электроэнергии, устройств релейной защиты, регистраторов аварийных событий и другое, включая сбор осциллограмм с микропроцессорных устройств РЗА, ПА, РАС, ОМП;
- трансляция команд телеуправления;
- дорасчет параметров, принимаемых с устройств нижнего уровня;
- расчет и выдача сигналов оперативных блокировок;
- учет коммуникационного ресурса высоковольтных выключателей;
- обработка пользовательских алгоритмов, в том числе и алгоритмов оперативных программных блокировок;
- поддержка протокола резервирования PRP, HSR;
- многоканальная и многонаправленная конвертация протоколов различных устройств и систем;
- ведение коротких, основных, суточных, месячных и годовых архивов с настраиваемыми интервалом и глубиной архивирования для хранения данных;
- формирование и предоставление на верхний уровень диагностических сигналов о состоянии каналов связи с устройствами нижнего уровня;
- прием, обработка и обмен с верхним уровнем управления стандартными сигналами телемеханики (сигналы телесигнализации, телеизмерения и телеуправления), сбор и регистрация сигналов телемеханики в реальном масштабе времени;
- прием, обработка и обмен с верхним уровнем управления сигналами микропроцессорных защит, сбор и регистрации этих сигналов в реальном масштабе времени;
- прием сигналов спутниковых навигационных систем ГЛОНАСС (Россия) и GPS (США) и передача информации о точном времени и сигналов синхронизации в автоматизированные системы;
- возможность работы, как в локальном режиме, так и в режиме обмена информацией с удаленным центром сбора и обработки информации. При работе в локальном режиме устройство осуществляет сбор и архивирование информации в энергонезависимой памяти. При работе в режиме обмена данными, передача последних осуществляется по запросу центрального сервера сбора и обработки информации;
- осуществление как событийной передачи данных, так и передачи данных по запросу согласно спецификации протоколов МЭК;
- возможность построения распределенной АСУ ТП, состоящих из нескольких контроллеров, объединенных в единую информационную сеть.
Синхронизация времени устройств верхнего уровня может осуществляться от системы GPS или ГЛОНАСС (с использованием высокоточного сигнала 1PPS, передаваемого по внутренней шине устройства) и/или средствами протоколов NTP, SNTP, РТР, ГОСТ Р МЭК 60870-5-101/104.
Синхронизация времени устройств нижнего уровня может осуществляться от устройств по выходному сигналу 1PPS; средствами протоколов NTP, SNTP, РТР а также средствами фирменных протоколов подключенных устройств нижнего уровня.
Для конфигурирования устройств используется интерфейс Ethernet и служебный интерфейс USB. Рабочая конфигурация устройства и другие служебные данные хранятся в энергонезависимой памяти.
Поддерживаемые протоколы обмена с устройствами полевого уровня Modbus-TCP, Modbus-RTU, SPABUS, МЭК-60870-5-101/103/104, МЭК 60870-6 (TASE2/ICCP), МЭК 61850-8-1 MMS, МЭК 61850-8-1 GOOSE, МЭК 61850-9-2 LE, МЭК 62056 (DLMS/COSEM), СТАРТ, OPC UA, а также собственные протоколы обмена счетчиков электроэнергии, щитовых приборов, регистраторов и других устройств.
Поддерживаемые протоколы обмена с верхним уровнем управления по протоколам обмена Modbus-TCP, Modbus-RTU, OPC UA, МЭК-60870-5-101/104, МЭК 61850-8-1 MMS МЭК 61850-8-1 GOOSE, МЭК 60870-6 (TASE2/ICCP), DNP3, FT.3.
Устройства выпускаются в следующих типах конструктивов:
- в пластиковом корпусе (IP20 по ГОСТ 14254-96);
- в металлическом корпусе (IP20 по ГОСТ 14254-96);
- крейтовое исполнение 19”, высотой 4U и 6U (IP20 по ГОСТ 14254-96);
- полевое исполнение в металлическом корпусе (IP65 по ГОСТ 14254-96);
- исполнение sH в виде сборки на панели оператора (IP20 по ГОСТ 14254-96).
Устройства комплектуются модулем центрального процессора и опционально следующими встраиваемыми модулями:
- коммуникационные модули (с портами RS-485/RS-422, Ethernet по витой паре и оптическим волокнам);
- модем сотовой связи;
- модуль приемника сигналов точного времени спутниковых систем GPS/ГЛОНАСС;
- модули источника питания с номинальным напряжением 220 В (постоянного / переменного тока);
- модуль дисплея и клавиатуры.
Надежность функционирования устройств обеспечивают:
- встроенный сторожевой таймер (WatchDog);
- процедуры периодической самодиагностики;
- регистрация внутренних событий устройств;
- защита информации от несанкционированного доступа;
- сохранность памяти программ и данных при отключении питания на время до 10 лет.
Устройства могут применяться в различных отраслях промышленности, жилищнокоммунального и сельского хозяйства.
Какая цена Поверка устройства сбора и передачи данных TOPAZ IEC DAS? Чтобы получить информацию о стоимости «Поверка устройства сбора и передачи данных TOPAZ IEC DAS», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
