Назначение: для измерения массы фасованной продукции, распределения продукции на две и более подгруппы в зависимости от значения разности между их массой и номинальным установленным значением и/или этикетирования изделий.

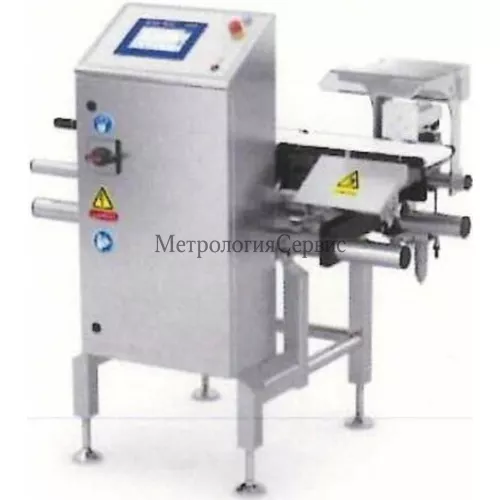

Поверка устройства весоизмерительного автоматического Garvens С

Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругих элементов входящих в состав ГПУ весоизмерительных датчиков (тензометрических или с системой электромагнитной компенсации) в электрический сигнал, пропорциональный массе груза. Далее электрический сигнал преобразуется в цифровой код с помощью аналого-цифрового преобразователя (АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее — терминал) и значение массы груза индицируется на цифровом дисплее терминала.

В устройствах сортировки по массе, если отклонение измеренного значения массы от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки).

В устройствах для этикетирования массы измеренное значение массы передается на печатающее устройство для нанесения этикетки. При оснащении АВУ интерфейсами связи (RS232, RS 422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet, OPC Server, специальные USB флеш-карты Print Stick и т.п.) измеренные значения передаются на внешние электронные устройства.

Все модификации АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и, как правило включают в себя следующие функциональные, идентифицируемые узлы, связанные друг с другом цифровыми интерфейсами связи:

• одно или более грузоприемных устройств, далее — ГПУ, включающее в себя весоизмерительные датчики;
• одну или более грузовых транспортных систем, конструктивно объединённых с ГПУ, или представляющих собой отдельный узел или без таковых;
• два или более ленточных и/или роликовых грузовых конвейера или без таковых;
• одно или более устройств обработки данных: аналоговых или цифровых, которые могут быть объедены с ГПУ во взвешивающий модуль;
• индикатор или терминал с цифровым сенсорным дисплеем и/или клавиатурой оператора.

В зависимости от назначения АВУ, они комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, X-Ray детекторами, устройствами машинного зрения CI-Vision, устройствами измерения габаритов CARGOSCAN, сканерами для чтения штрих-кодов, видео камерами и т.д.

Модификации C31XX, CM31XX — выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики тензометрические моделей DMS20 или MT0785.

Модификации C33XX, CM33XX — выполнены на единой конструктивной основе и в своем составе могут использовать весоизмерительные датчики моделей:

• с системой электромагнитной компенсации -TF10 или TF20;
• тензометрические — DMS20.

Модификации C35XX, CM35XX, CX35XX, CV35XX — выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики моделей с системой электромагнитной компенсации — BF2-L — N, TF10 или TF20.

Модификации C21XX, C23XX, CM23XX — выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики моделей:

• с системой электромагнитной компенсации -LB60, LCC150, LCC300;
• тензометрические — E100.

Все применяемые весоизмерительные датчики имеют дополнительную маркировочную табличку на которой указывается обозначение их модели.

АВУ содержат следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:

• динамическая регулировка (п. 5.2.3);
• полуавтоматическое устройство установки нуля (п. 3.2.10.10);
• автоматическое устройство установки нуля (п. 3.2.10.11);
• устройство первоначальной установки нуля (п. 3.2.10.12);
• устройство слежения за нулем (п. 3.2.10.13);
• полуавтоматическое устройство взвешивания (выборки) тары (п. 3.2.10.16);
• устройство предварительного задания (выборки) массы тары (п. 3.2.10.17);
• устройство обнаружения случайной поломки или разрегулирования (п. 5.2.2).

Условное обозначение модификаций с различной конструкцией грузовой транспортной системы, ГПУ, возможным набором дополнительных устройств и/или опций и применяемыми весоизмерительными датчиками в соответствии с описанием

Если присутствует М — наличие металлодетектора Х — наличие X-Ray детектора

V — наличие системы CI-Vision_

Обозначение типа

Обозначение класса точности по ГОСТ Р 54796-2011, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания многоинтервальных АВУ), действительной цены деления d (di поддиапазонов взвешивания многоинтервальных АВУ), указываются на маркировочной табличке АВУ, разрушающейся при удалении, а также отображаются на дисплее. Дополнительно на маркировочной табличке указывается:

• наименование или товарный знак предприятия-изготовителя;
• условное обозначение устройств;
• знак утверждения типа средства измерений;
• диапазон рабочих температур;
• год изготовления;
• скорость грузовой транспортной системы V, м/мин.

Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку АВУ.

Пломбировки подвергаются переключатели настройки/юстировки, а также в зависимости от исполнения АВУ детали ГПУ, на которые крепятся маркировочные таблички.

Программное обеспечение

Программное обеспечение (далее — ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.

Изменение ПО через интерфейс пользователя невозможно.

ПО АВУ является встроенным и делится на законодательно контролируемое и законодательно неконтролируемое. Законодательно контролируемое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается только с использованием специального оборудования изготовителя. После этого ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:

— при включении АВУ и загрузки ПО производится проверка его целостности и сравнение его версии с информацией о версии, хранящейся в модуле » менеджера загрузки программного обеспечения» (далее — MID box). В случае несовпадения версий, соответствующая запись вносится в журнал событий MID box, а проведение измерений становится невозможным.

— АВУ имеет символ E на дисплее и счетчик событий. Символ Е означает что АВУ защищено от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации. Для изменения этих параметров необходимо отключить этот режим, это возможно только при использовании специального электронного ключа (USB WIBU ключ) и пароля, при этом также меняется значение счетчика событий.

Идентификационные данные ПО, значения журнала и счетчика событий доступны для просмотра на дисплее через меню АВУ.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1
