Назначение: для измерения массы взвешиваемого объекта.
Поверка устройства весоизмерительного тензометрического электронного ТВЭУ
Принцип действия устройств основан на преобразовании деформации упругих элементов весоизмерительных датчиков (далее — датчиков), возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его массе. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе преобразователя весоизмерительного ТВ (далее — преобразователь) или самого датчика. Результаты взвешивания выводятся на табло индикации, расположенное на самом преобразователе и могут быть переданы через выходной разъем для связи с внешними электронными устройствами.
Конструктивно устройства состоят из одного или нескольких узлов встройки, выполненных на базе датчиков в комплекте с установочной оснасткой, соединительной коробки (при необходимости), кабеля питания и связи и преобразователя.
Соединительная коробка представляет собой контейнер из ударопрочного пластика и предназначена для параллельного соединения проводов кабеля датчика. Коробка общим кабелем соединена с преобразователем.
Преобразователь выполнен в виде прямоугольного герметичного контейнера. Для удобства монтажа преобразователя на задней панели предусмотрены крепежные резьбовые отверстия.

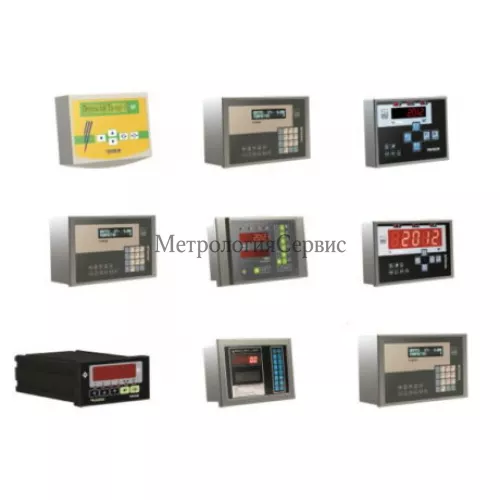

В устройствах используются датчики весоизмерительные М (Госреестр № 53673-13), С и Н (Госреестр № 53636-13), Т (Госреестр № 53838-13), МВ (Госреестр № 53637-13), МВ150 (Госреестр № 44780-10), МК2 (государственный реестр СИ № 55199-13), Н2 и Н11 (Госреестр № 55200-13) и преобразователи ТВ (все — производства ЗАО «Весоизмерительная компания «Тензо-М»). Внешний вид преобразователей представлен на рис. 1 — 12, датчиков на рис. 13 — 27.
Устройства выполняют следующие сервисные функции:
- полуавтоматическая установка нуля;
- сигнализация о перегрузке;
- предварительное задание массы тары;
- уравновешивание тары.
В зависимости от типа преобразователя устройства выполняют следующие сервисные функции:
- задание массы порции взвешиваемого продукта,
- подача звукового сигнала при достижении заданной массы,
- индикация общего количества взвешиваний,
- индикация массы нетто и брутто и т.д.
Программное обеспечение
Программное обеспечение (ПО) устройств реализовано в преобразователе и является встроенным. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя, на экране монитора при включении устройств. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо — случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 — «высокий».
Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
— |
|
|
Pt- |
|
|
AVP- |
|
|
С.1.хх* |
|
|
С.4.хх* |
|
|
С.5.хх* |
|
|
С.10.хх* |
|
|
С.14.хх* |
|
|
С.16.хх* |
|
|
С.18.хх* |
|
|
С.20.хх* |
|
|
8С.хх* |
Номер версии (идентификационный номер) ПО |
|
.30
.40
.50
GA
Gd
Gt
Gtd
GG
Dd
dL.1^*
^.1.хх*
12.Н |
Цифровой идентификатор ПО |
_** |
Другие идентификационные данные (если имеются) |
— |
Примечания. |
|
|
1. * Порядковый номер версии метрологически не значимой части ПО.
2. ** Идентификационное наименование программного обеспечения, |
и алгоритм вычисления |
цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
2. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. |
