Услуга - Поверка устройств измерений параметров реле защиты PTE

Номер в ГРСИ РФ:

44732-10

Производитель / заявитель:

EuroSMC S.A.

Методика поверки:

ГЦИ СИ ФГУП «ВНИИМС»

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 8200 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка устройств измерений параметров реле защиты PTE

Назначение: для формирования и измерений сигналов переменного тока с регулируемыми напряжением, силой, частотой и фазой, напряжений постоянного тока, дискретных сигналов напряжения и временных задержек. Используются для проверки порогов срабатывания реле и систем защиты силовых цепей при монтаже и ремонтев промышленных и лабораторных условиях.

Модификации: РТЕ-100- С, РТЕ-100-С plus, РТЕ-100-С pro, PTE-100-C-V, PTE-300-V, РТЕ-50-СЕ и РТЕ-50-СЕТ

Поверка устройств измерений параметров реле защиты PTE

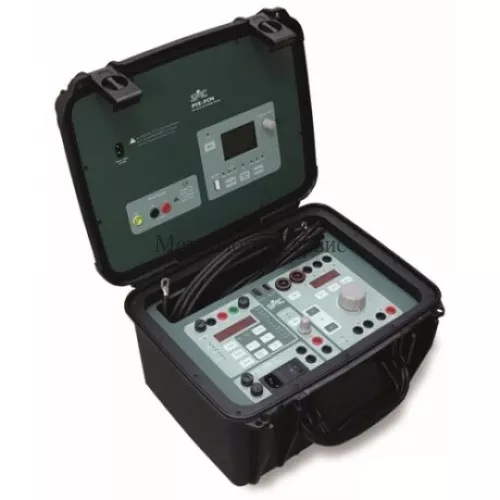

Настоящее описание включает устройства серии РТЕ (далее — устройства) моделей РТЕ-100- С, РТЕ-100-С plus, РТЕ-100-С pro, PTE-100-C-V, PTE-300-V, РТЕ-50-СЕ и РТЕ-50-СЕТ.

Однофазная модель РТЕ-100-С предназначена для измерений уставок по напряжению и силе переменного тока и напряжению постоянного тока электрических, электронных и тепловых реле защиты, измерений мощности, сдвига фаз и импеданса.

Силовая часть устройства состоит из регулируемого автотрансформатора, к выходу которого подктдочен трансформатор с выходами от вторичной обмотки для получения различных диапазонов регулирования испытательных напряжений и силы тока.

Устройство содержит дополнительный блок питания с выходами стабилизированны напряжений поктоянного тока питания внутренних электронных схем, регулируемого напряжения постоинного тока 0-250 В и нерегулируемого выхода напряжения переменного тока 110 В для питания внешнихустройств.

Измеряемые величины преобразуются в _{цифровую} форму. Встроенный микропроцессор управляет процессами измерений и представлением информации на дисплее. Микропроцессор обрабатывает все команды пользователя, включая включение/выключение, выбор значений выходных сигналов, порогов срабатывания сигнализации и работу таймера.

Цифровой таiйакер устройства РТЕ-100-С имеет режимы управление по замыканию контакта и по напряжению постоянного или переменного тока.

Дисплей показывает: время, период напряжения сети питания, частоту напряжения на входе таймера, фазовый сдвиг между силой переменного тока на выходе РТЕ-100-С и напряжением на входе таймера, мощность и импеданс тех же источников, вычисляемым по измеренных значениям напряжения и силы тока, максимальный уровень и уровень ограничения силы выходного тока, максимальное время измерения.

Какая цена Поверка устройств измерений параметров реле защиты PTE? Чтобы получить информацию о стоимости «Поверка устройств измерений параметров реле защиты PTE», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка проводится согласно утвержденному ГЦИ СИ ФГУП «ВНИИМС» 23.08.2010 г. документу: «Устройства измерений параметров реле защиты серии РТЕ. Методика поверки».

Межповерочный интервал — 1 год.

При поверке используются: вольтметр универсальный В7-54, трансформатор тока И532, частотомер Ч3-54, измеритель разности фаз Ф2-34 с внешними делителями, калибратор универсальный FLUKE 5200 А.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ Р 52319-2005 Безопасность электрических оборудования для измерения, управления и лабораторного применения. Часть 1, _Общие требования.
Техническая документация фирмы «EUROSMC», Испания.

Диапазон		Напряжение без нагрузки		Напряжение нагрузки		Максимальный ток
Основной выходной канал мощностью 1000 ВА
0 — 5 А		200 В		163 В		5,5 A
0 — 25 А		40 В		33 В		27,5 A
0 — 50 А		20 В		16 В		55 A
0 — 100 А		10 В		7,6 В		110 A
0 — 100 А		10 В		6,6 В		150 A
0 — 100 А		10 В		4,2 В		210 A
0 — 100 А		10 В		4,2 В		250 A
0 — 250 В АC		285 В		220 В		4 A
0 — 350 В DC		292 В		270 В		2,8 A
Измерительные функции
Функция	Ток (AC)	Напряжение (AC)	Напряжение (DC)	Частота (Гц)	Фазовый угол	Мощность (ВA)	Импеданс (Z)
Минимальное значение	0,007	0,1	0,1	20,0	0	0,01	0,001
Максимальное значение	299,9	300,0	400,0	2000,0	359,9	999,9	999,9
Разрешение	0,001	0,1	0,1	0,01	0,1	0,01	0,001
Независимый канал напряжения
Параметр				Значение
Диапозон напряжения				0 — 140 В AC
Мощность				30 ВA (70 — 140 В AC)
I max				0,45 A (0 — 70 В AC)
Разрешение				10 В / 0,1 В
Частота				Диапазон: 40 — 70 Гц Разрешение: 1 Гц / 0,1 Гц
Фазовый угол				Диапазон: 0 — 359,9^o Разрешение: 10 / 0,1^o
Диапазон напряжения				0 – 140 В AC
Дисплей				ЖК-дисплей
Вспомогательный канал напряжения
Параметр				Выход 3		Выход 4
Диапозон напряжения				0-250 В DC		110 В AC
Мощность				1 A		0,3 A
Цифровой хронометр
Параметр				Значение
Диапазон				Режим время: 0,001 – 99999 сек Режим циклы: 0,001 – 9999,9 циклов (от частоты сети)
Точность				± 0,003 % от измерения ± 1 цифра
Общие характеристики
Диапазон температур				Рабочая: 0 – 50 С? Хранения: -20 – 70 С?
Рабочее напряжение				230 В±10%, 50 – 60 Гц
Размеры				308 х 385 х 253 мм
Вес				17,6 кг
Класс защиты				IP67
